INSTRUCTIONS OJ-DV-PC-Tool
Le niveau utilisateur « User level » ne permet d'installer que le micrologiciel MOC et AOC.
Après connexion à l'OJ DV, la version qui correspond à l'OJ DV connecté s'affichera dans la version du dispositif de
commande « Drive ». Si cette information ne s'affiche pas automatiquement, cliquez sur l'icône Update.
Le micrologiciel pour l'OJ DV peut être téléchargé sur le site Web OJ Electronics Customer Login.
9.1
AOC and MOC Firmware update.
Pour mettre à jour ou réinstaller l'Application
Oriented Controller (AOC) et le Motor Oriented
Controller (MOC), le micrologiciel doit être
stocké sur l'ordinateur connecté.
Sélectionnez le micrologiciel MOC et AOC.
Le micrologiciel MOC pour l'OJ DV présente
toujours la lettre B au milieu :
• 1014B121.APP.s
Le micrologiciel AOC présente toujours la lettre A :
• 1014A250.APP.s
Quand le micrologiciel a été sélectionné, la version du fichier s'affiche. Cliquez sur l'icône « Download ». Il y a une barre de
progression en bas à droite de l'écran et un compteur de ligne en bas à gauche. Quand le processus de téléchargement est
terminé, le mot Ready (Prêt) s'affiche sur l'écran.
9.2
Motor, Fan and User Configuration Updates.
L'installation d'une version nouvelle ou actualisée d'un fichier Motor Configuration File (MCF), d'un fichier Fan Configuration
File (FCF) et d'un fichier User Defined File (UDF) se déroule comme pour le micrologiciel MOC et AOC.

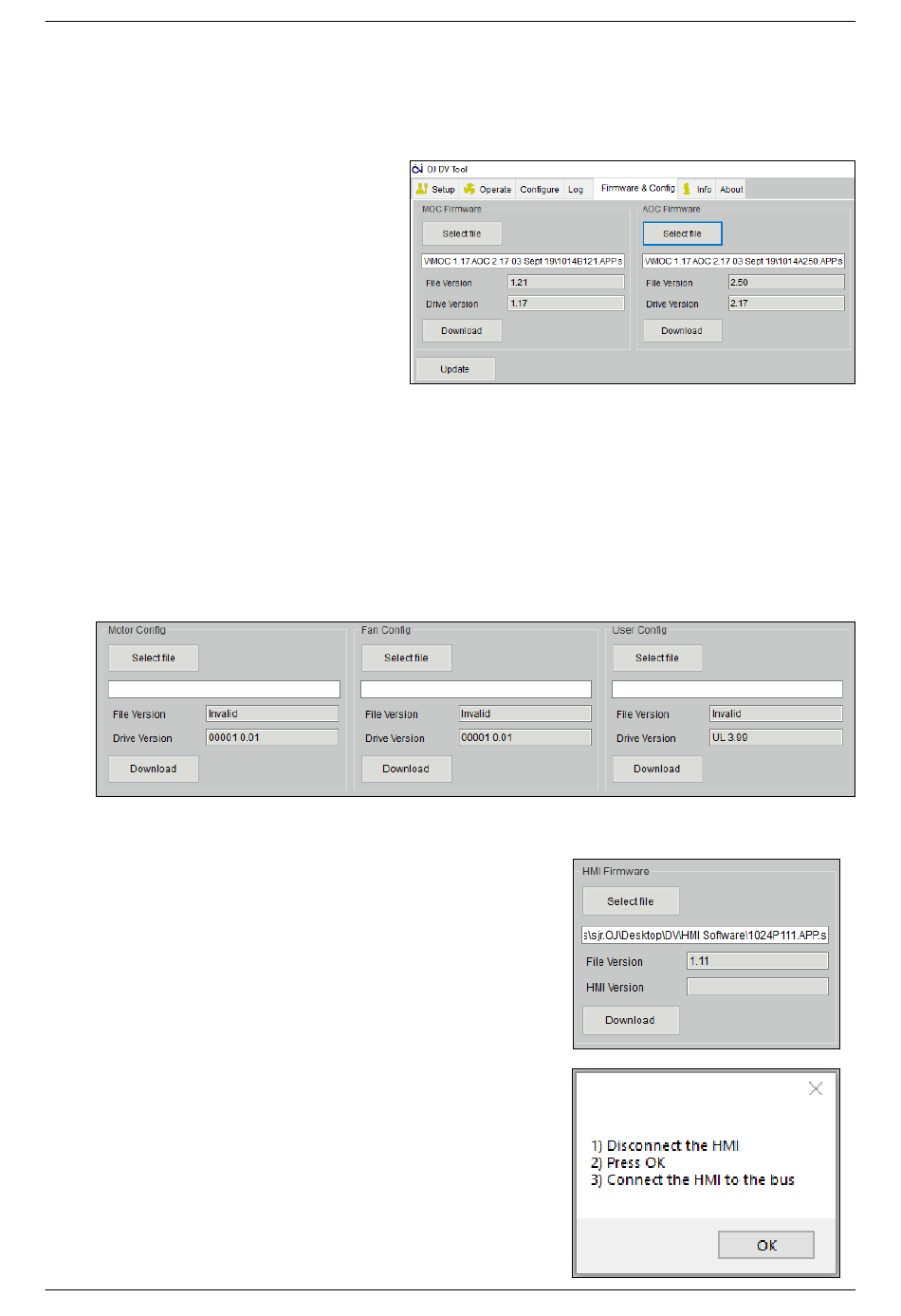

Fig.17
Sauvegardez les fichiers sur l'ordinateur connecté. Sélectionnez le fichier et cliquez sur « Download ». Attendez que le terme
« Ready » s'affiche dans le coin en bas à gauche du programme.
9.3
Updating the OJ-DV-HMI-35T and the OJ-VCH-HMI3.
L'OJ-DV-PC-Tool doit être connecté à l'OJ DV via le connecteur RJ12 « B »
ou via les bornes à ressort marquées « A », « B » et « GND ».
Sélectionnez le micrologiciel à installer sur les bornes portatives depuis
l'ordinateur.
L'OJ-DV-HMI-35T présente la lettre « P » au milieu du nom du micrologiciel
et l'OJ-VCH-HMI3 présente la lettre « Q »
Cliquez sur « Download ». Un nouvel encadré s'affichera avec des
instructions.
• Débranchez le HMI, s'il est branché.
• Cliquez sur « OK » dans le nouvel encadré.
• Branchez le HMI au connecteur RJ12 RS-485 borne A
Ensuite, l'écran HMI clignotera jusqu'à la fin du téléchargement quand le
terme « Ready » s'affichera en bas à gauche de l'outil PC
Fig.16
