INSTRUCTIONS OJ-DV-PC-Tool

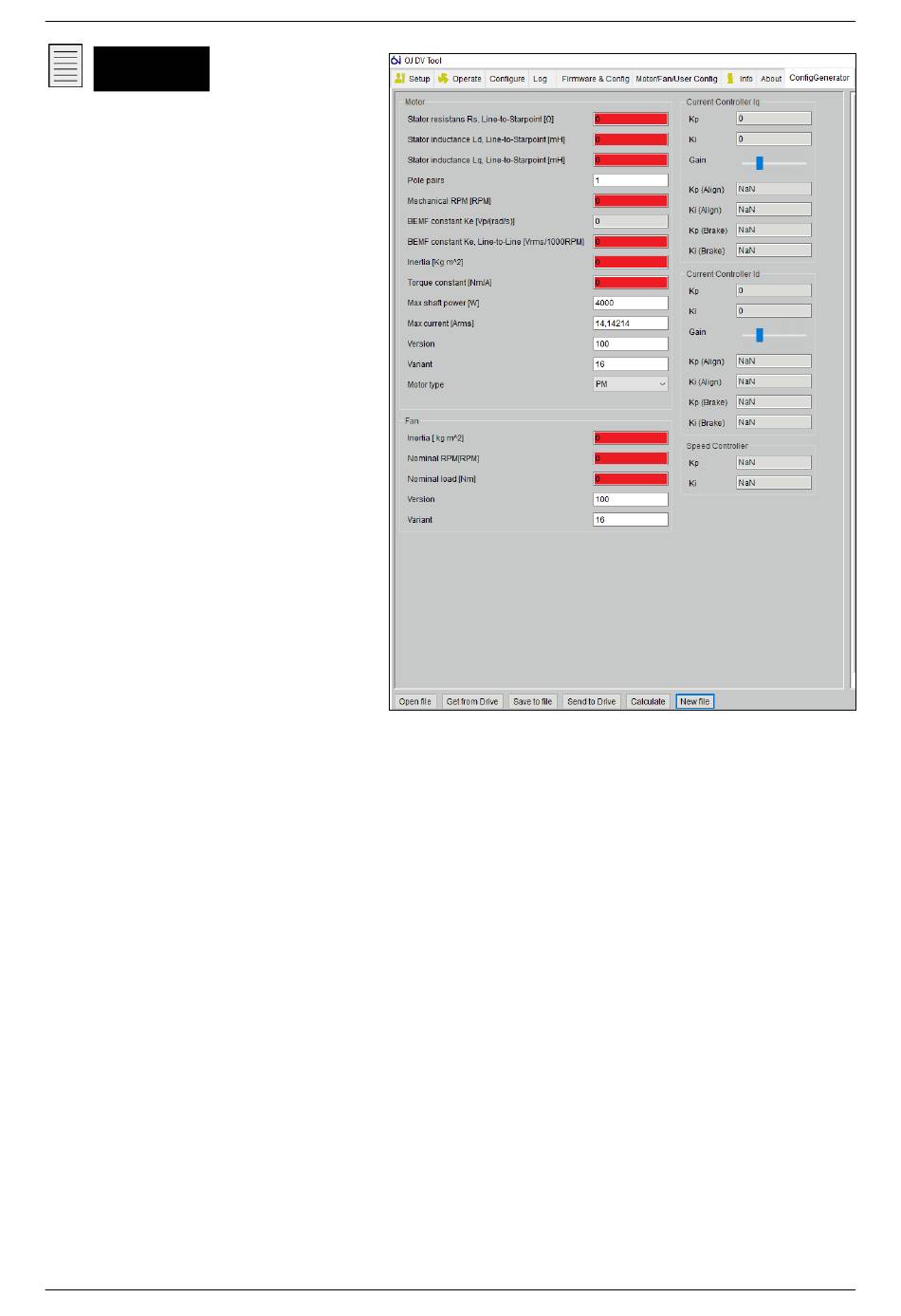

Fig.26
Remarque
Les valeurs Stator resistance Rs, Stator
inductance Ld et Lq sont Ligne à Point
neutre (Line–to-Starpoint). Certaines fiches
techniques du fabricant de moteurs indiquent
que ces valeurs sont Ligne à Ligne (Line-to-
Line).
Divisez la valeur Ligne à Ligne par deux pour
obtenir la valeur Ligne à Point neutre.
Le ConfigGenerator utilise le nombre de
paires de pôles du moteur pour mettre à
l'échelle et calculer la vitesse.
Remplacez les valeurs
• Max shaft power (W)
• Max current (Arms)
par celles du moteur.
Version moteur et ventilateur : 100 et
ultérieure sont les versions publiées. Utilisez 1
pour la première version et passez à 100 une
fois testée et approuvée.
Le Variant Motor et Fan sert à nommer les
fichiers de configuration moteur et ventilateur.
Il est judicieux d'enregistrer le numéro du
variant des fichiers mcf et fcf, ainsi que le
moteur et ventilateur s'y rapportant pour toute
utilisation et toute référence ultérieures.
Quand toutes les valeurs ont été saisies, cliquez sur « Calculate ». Les fichiers de configuration moteur et ventilateur ont été
générés.
Ces fichiers peuvent maintenant être envoyés vers un OJ DV connecté (Send to Drive) ou enregistrés sur l'ordinateur (Save to
file), afin d'être téléchargés plus tard vers l'OJ DV en suivant les consignes de la page Firmware & Config (Voir le paragraphe
10.1 visant à nommer les fichiers de configuration moteur et ventilateur).
« Open file » permet à l'utilisateur de voir les fichiers Motor Config File (mcf) et Fan Config File (fcf), sauvegardés sur
l'ordinateur, comme les valeurs originales dans le ConfigGenerator.
« Get from Drive » permet à l'utilisateur de voir les fichiers mcf et fcf choisis qui sont actuellement en cours d'exécution dans
l'OJ DV connecté.
16
© 2022 OJ Electronics A/S
