INSTRUCTIONS OJ-DV-PC-Tool

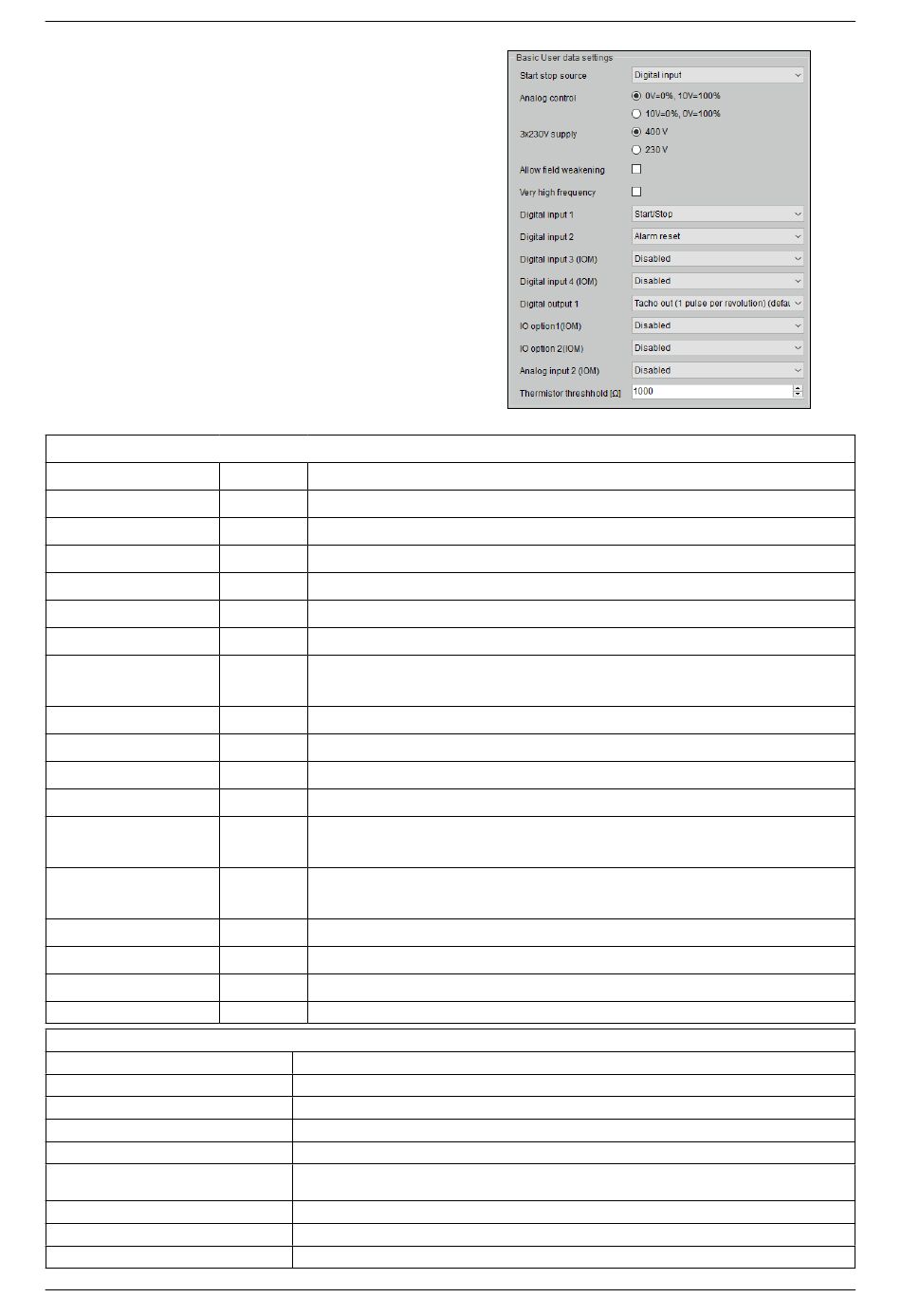

7.3 Basic User data settings¹.
• Start stop source
• Digital input
• Analog input
• Analog control
• 3x230V supply
• Allow field weaking
• Very high frequency (AC motors only)
• Digital input 1
• Digital input 2
• Digital input 3 (IOM)
• Digital input 4 (IOM)
• Digital output 1
• IO option 1(IOM)
• IO option 2(IOM)
• Analog input 2 (IOM)
• Thermistor threshold
1
Pas disponible dans User access level
Options d'entrée numérique
Option
Disabled
Start/Stop
Alarm reset
Use Modbus ID 2 when high
Invert 10-0V
Rotation
Firemode
Motor overheat
Invert 0-10V
All stop
Modbus Disabled
Firemode max
Digital Dual Speed
Modbus Enable
Modbus ID Offset 1
Modbus ID Offset 2
Modbus ID Offset 3
Options de sortie numérique
Option
Disabled
Tacho out (1 pulse per revolution)
Running on Start indicator (Start = Hi)
Alarm indicator (Alarm = Hi)
Running on Spin indicator (Running = Hi)
Set output status via coil stat 24
Alarm indication on first occurrence
Alarm indicator (Alarm = Low)
Position
Description
Pas utilisée
NO
Utilisée quand la source Start/Stop est réglée sur l'entrée numérique
NO
Sert à réinitialiser l'OJ DV après une alarme
NO
s.o.
NO
0 = 0 %, 10 V = 100 %
NO
Change le sens de rotation depuis le réglage de direction dans la configuration du contrôleur
NF
Quand le mode incendie est activé, tous les avertissements et toutes les alarmes seront ignorés.
Le moteur continuera d'appliquer le régime tr/min défini jusqu'à ce que le mode incendie soit
désactivé ou que l'OJ DV soit éteint
NO
Protection contre la surchauffe du moteur
NO
0 = 100 %, 10 V = 0 %
NO
Arrêt immédiat du moteur connecté
NO
La communication Modbus sera désactivée quand l'entrée numérique sera activée
NF
Quand le mode incendie max est activé, tous les avertissements et toutes les alarmes seront
ignorés. Le moteur accélèrera pour atteindre le régime tr/min max et cela jusqu'à ce que l'OJ
DV soit éteint
NO
Le choix de cette option fait apparaître un encadré où l'on peut saisir les deux vitesses. L'OJ
DV fonctionnera ensuite selon une seule de ces deux vitesses définies, selon que l'entrée est
vraie ou fausse.
NO
La communication Modbus sera activée quand l'entrée numérique sera activée
NO
s.o.
NO
s.o.
NO
s.o.
Description
Pas utilisée
Le signal de sortie envoie 1 impulsion par tour
Activée à la réception du signal de démarrage
Activée lors de l'alarme « arrêt interne »
Activée lorsque le moteur atteint la vitesse minimale définie, désactivée lorsque la vitesse est à
mi-chemin entre l'arrêt et la vitesse minimale définie.
La sortie est contrôlée de façon externe via Modbus Coil Stat 24
Activée à la première occurrence et pas après le nombre de tentatives
Activée lors de l'alarme « arrêt interne »
© 2022 OJ Electronics A/S
Fig.13
