1. Installation
1.1 Généralités
Le personnel concerné est tenu de prendre connaissance de ces
instructions avant d'entamer toute intervention sur l'unité. Tout
dommage causé à l'unité ou à des parties de celle-ci par une
mauvaise manipulation ou une mauvaise utilisation de la part
de l'acheteur ou de l'installateur ne peut être considéré comme
faisant l'objet d'une garantie si les présentes instructions n'ont
pas été suivies correctement.
Les plaques d'identification du produit sont situées sur le côté
inspection de la centrale de traitement d'air et à l'intérieur du
coffret de l'équipement électrique de l'unité. Pour contacter
Swegon, reportez-vous aux indications figurant sur la plaque
d'identification du produit.
La centrale de traitement d'air est livrée sous emballage.
Les éventuels accessoires commandés sont fournis dans un
emballage séparé en même temps que l'unité.
1.2 Transport sur site
Avant de retirer la palette / le cadre de transport, si utilisée, il
convient de déterminer si un chariot élévateur ou un transpalette
sera utilisé pour le transport ultérieur de l'unité sur le site,
jusqu'à l'emplacement où elle sera installée.
1.3 Pièces emballées avec l'unité
Les composants emballés individuellement, tels que la
télécommande, les plaques d'équilibrage, les boulons, la sonde
d'alimentation en air et la pochette à documents, se trouvent à
l'intérieur de la centrale de traitement d'air lors de sa livraison.
1.3.1 Télécommande
La télécommande est équipée d'un câble de 3 m de long et
d'un connecteur à branchement rapide. Pour les détails du
branchement électrique, voir la rubrique 1.14. Un support mural
est fourni avec la télécommande. Il peut être fixé à l'extérieur
de la CTA (sauf dans le cas des unités installées à l'extérieur)
ou à tout autre endroit adéquat. Une rallonge de 8 mètres est
disponible en option.
1.3.2 Sonde d'alimentation en air
La sonde est équipée d'un câble de 10 m de long et d'un
connecteur à branchement rapide. Pour plus d'informations
sur l'installation, voir la rubrique 1.11. Pour les détails du
branchement électrique, voir la rubrique 1.14.
1.3.3 Pochette à documents
Fixer la pochette à documents à l'extérieur de la centrale de
traitement d'air ou à un autre endroit approprié.
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
1.4 Emplacement
Monter la centrale de traitement d'air horizontalement sur une
surface plane et stable, capable de supporter le poids de l'unité.
Lors de l'installation de l'unité et du raccordement des gaines
et du câblage électrique, s'assurer qu'un dégagement suffisant
est prévu pour l'ouverture des portes d'accès et que les pièces
fonctionnelles internes, comme les cassettes de filtre et les
ventilateurs, peuvent être retirées selon les besoins.
Espace d'inspection requis
Un dégagement de 1 100 mm doit être laissé devant les sections
ventilateurs/filtres pour permettre l'ouverture des portes d'accès.
1.5 Mode de livraison
La centrale GOLD RX 70+/80+ est normalement fournie avec une
section échangeur de chaleur assemblée. Elle sera livrée en deux
sections distinctes : une section ventilateur/filtre et une section
ventilateur/filtre + section échangeur de chaleur. La section
échangeur de chaleur peut également être livrée fractionnée.
Dans ce cas, l'unité est fournie en deux sections séparées pour la
partie ventilateur/filtre. La section de l'échangeur de chaleur est
livrée en deux parties de caisson tandis que la roue est fournie
inclinée dans un cadre de transport (hauteur de transport =
2 480 mm, largeur de transport minimale = 2 175 mm). Pour
plus d'informations sur l'installation, voir la rubrique 1.7.
Pour d'autres dimensions et poids, voir la rubrique 2.

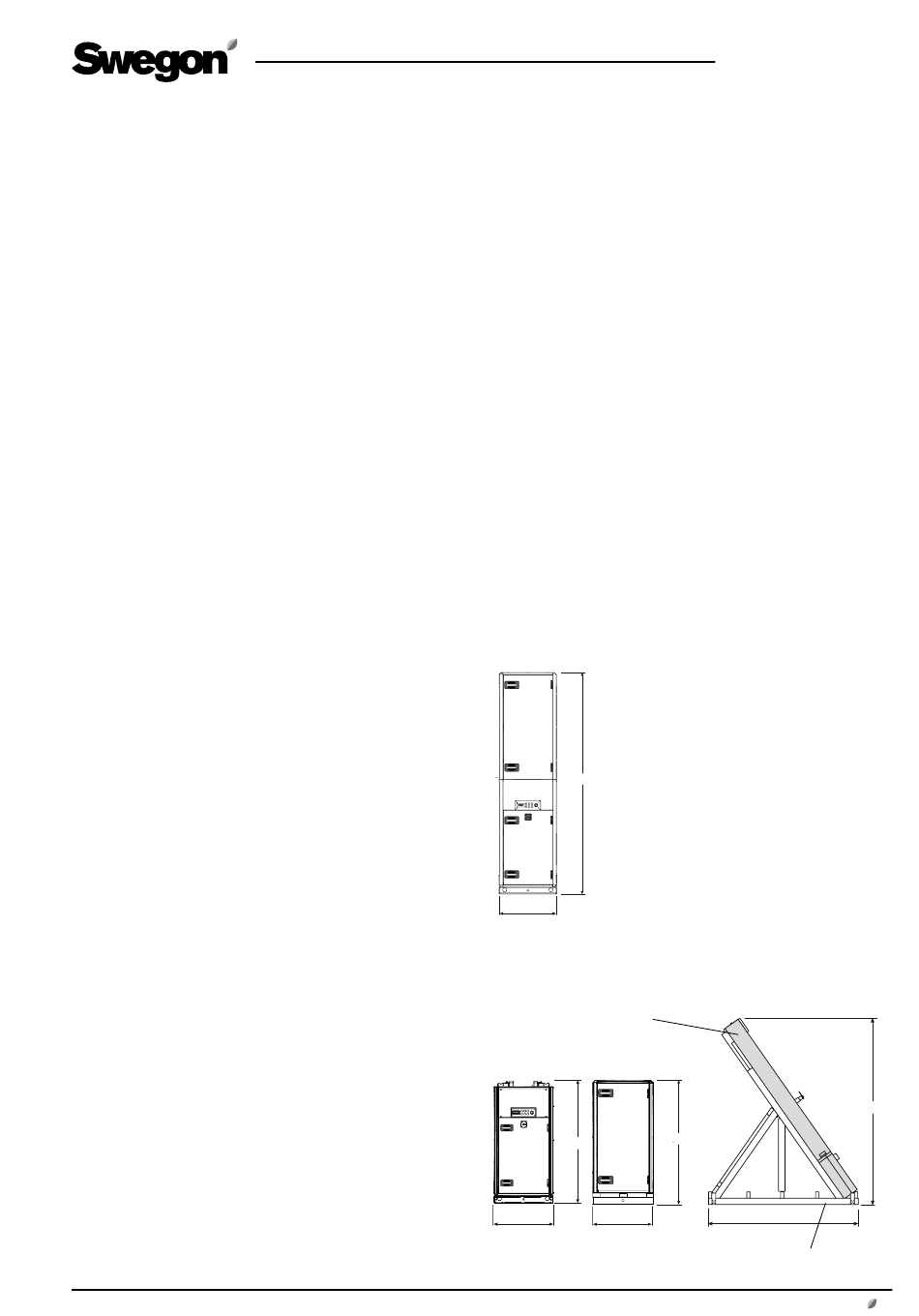

Section échangeur de chaleur
livrée en tant qu'unité séparée
3070
796
Section échangeur de
chaleur, livrée en deux
caissons + roue
Roue, Ø 2 781
1660
796
796
FR.GOLDINF80P.250301
1640
2175
Cadre de
transport
www.swegon.fr
2480
3
