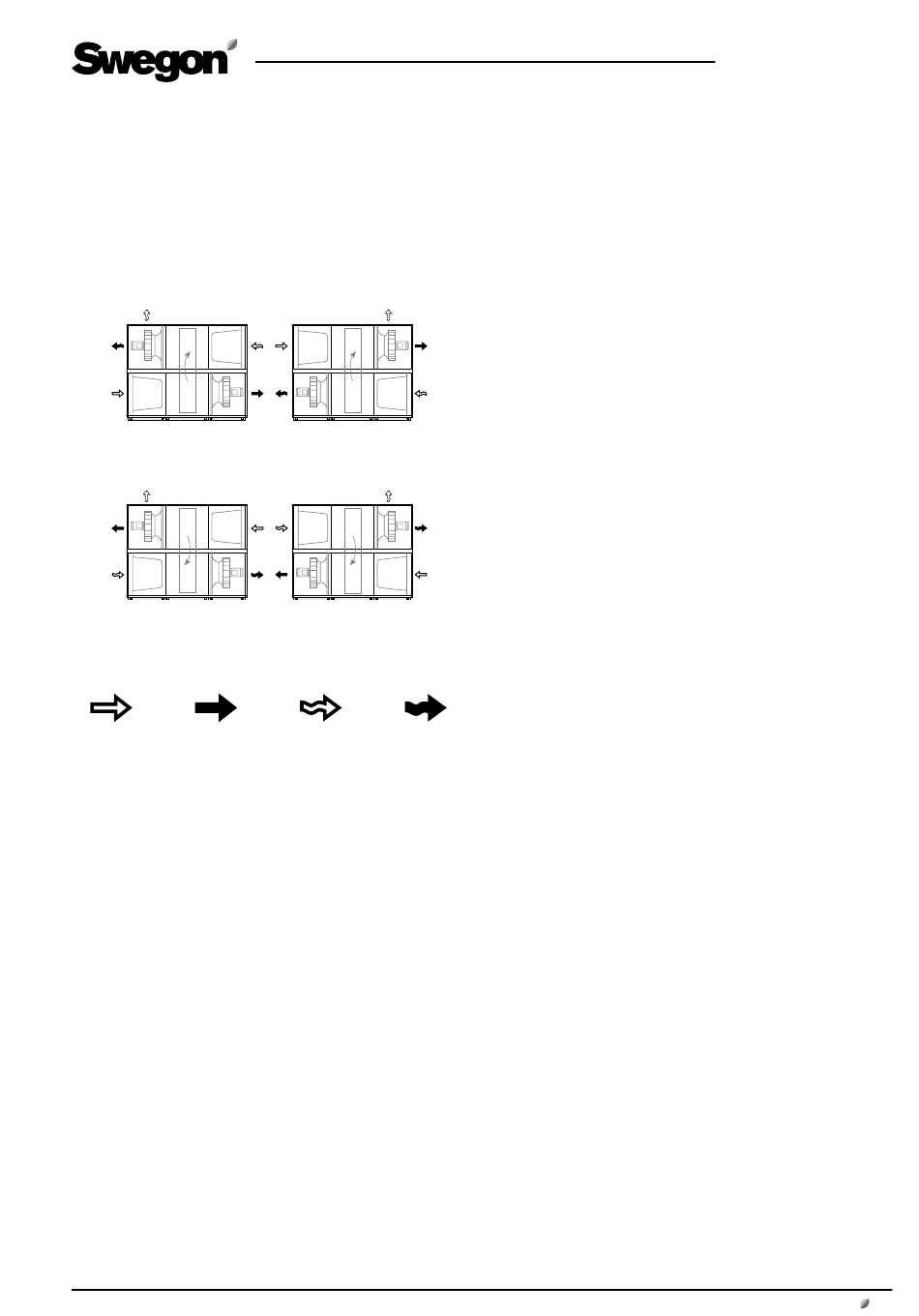

1.8 Version et disposition des ventilateurs
La centrale GOLD RX 70+/80+ est livrée en version « côté droit » ou
« côté gauche ». La disposition des modules peut être inversée sur
le plan vertical (à préciser à la commande). Se reporter à l'illustration
ci-dessous.
Pour plus d'informations sur la configuration à la livraison et
l'installation de la centrale de traitement d'air adéquate, voir le
marquage sur la partie inférieure de l'échangeur de chaleur.
Ventilateur air soufflé,
droite, niveau inférieur
Version servitude droite
Ventilateur air soufflé,
gauche, niveau supérieur
Version servitude gauche
Air extérieur
Air introduit
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
Ventilateur air soufflé,
droite, niveau supérieur
Ventilateur air soufflé,
gauche, niveau inférieur
Air extrait
Air rejeté
FR.GOLDINF80P.250301
www.swegon.fr
19
