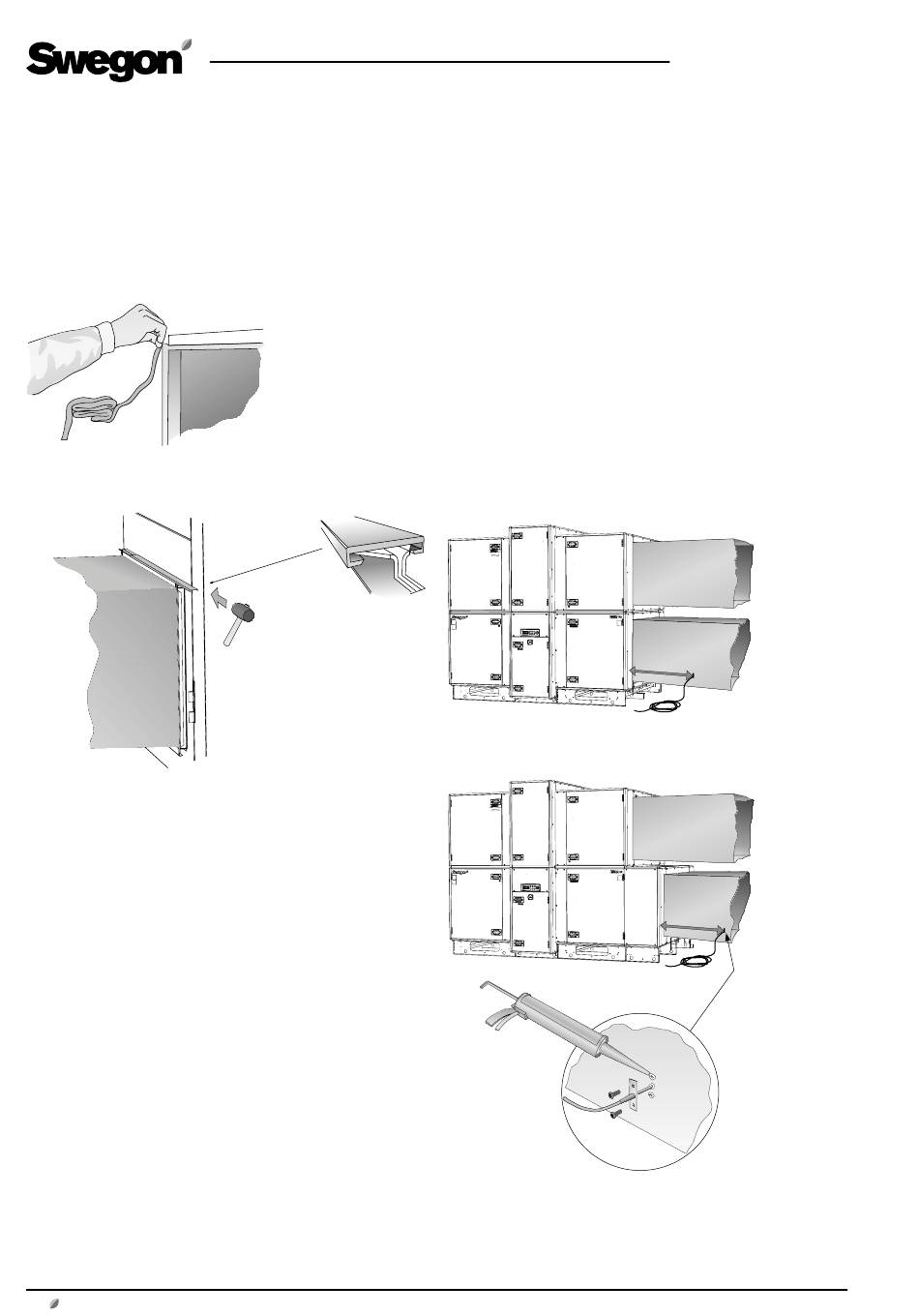

1.10 Raccordement des gaines
Les cadres de raccordement de la centrale de traitement d'air
sont rectangulaires et peuvent être reliés aux gaines à l'aide de
colliers de serrage.
Les gaines doivent être isolées conformément aux
réglementations locales et aux normes commerciales habituelles.
24
www.swegon.fr
1.11 Installation de la sonde d'alimentation
en air
La sonde de température de l'alimentation en air doit être
montée à l'intérieur de la gaine.
Elle doit être placée à une distance d'au moins 1,5 mètre de la
centrale de traitement d'air.
REMARQUE ! Lorsque le système comporte une batterie
chaude ou électrique et/ou éventuellement une batterie froide,
le capteur doit être positionné à 1,5 mètre de l'unité, mesuré à
partir de cet élément.
1. Mesurer et indiquer l'emplacement de la sonde.
2. Percer un trou de 11 mm de diamètre dans la gaine
d'alimentation en air.
3. Appliquer un joint d'étanchéité sur les bords du trou et fixer le
capteur au moyen de 2 vis auto-foreuses.
4. Branchez le connecteur rapide de la sonde sur la prise
appropriée de la carte électronique du circuit de commande
de la centrale de traitement d'air.
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
FR.GOLDINF80P.250301
A
B
A
B
A >= 1 500 mm
B = 10 000 mm
C = Ø 11 mm
C
