EN Ducts
Be sure to connect the ventilation ducts to the correct duct connections.
Install the ducts according to the ventilation drawings. Do not mount ducts directly against structural elements
to avoid the propagation of sound.
Gaines
FR
S'assurer de raccorder les gaines aérauliques aux bons endroits.
Installer les gaines conformément aux schémas de ventilation. Pour éviter la propagation du son, éviter tout
contact entre les gaines et les éléments structurels du bâtiment.
EN Duct insulation
Insulate the ventilation ducts to prevent leakage of heat, cold and sound, as well as water condensing. Fire
insulate the ducts according to national regulations. Pay particular attention to insulate cold ducts without gaps
in the insulation, so that moisture cannot condense.
The thickness of the insulation must be sufficient for the insulation material, for the climate area and according to
local regulations. Most manufacturers of insulation material offer calculation programs for the calculation of correct
and sufficient insulation.
By insulating the supply air duct between the duct outlet of the unit and the sound attenuator, a working sound
and thermotechnical solution are obtained.
It is important to the ensure the tightness of the vapour barrier at the penetration collars.
Isolation des gaines
FR
Isoler les gaines de ventilation pour éviter les déperditions de chauffage et de froid, les nuisances sonores et la condensation.
Ignifuger les gaines conformément aux réglementations en vigueur. Veillez particulièrement à ce qu'il n'y ait pas de trous
dans l'isolation des gaines de refroidissement pour éviter la formation de condensation.
L'isolant doit être suffisamment épais pour garantir son efficacité ; il doit en outre être adapté à la zone climatique et aux
réglementations locales. La plupart des fabricants de matériaux isolants proposent des programmes de calcul pour dimen-
sionner correctement l'isolant.
La gaine d'air soufflé doit être équipée d'une isolation acoustique dans la partie entre sa sortie et le piège à sons pour éviter
que le bruit du ventilateur ne se propage dans la pièce.
Il est important de veiller à l'étanchéité du pare-vapeur au niveau des collerettes de traversée.

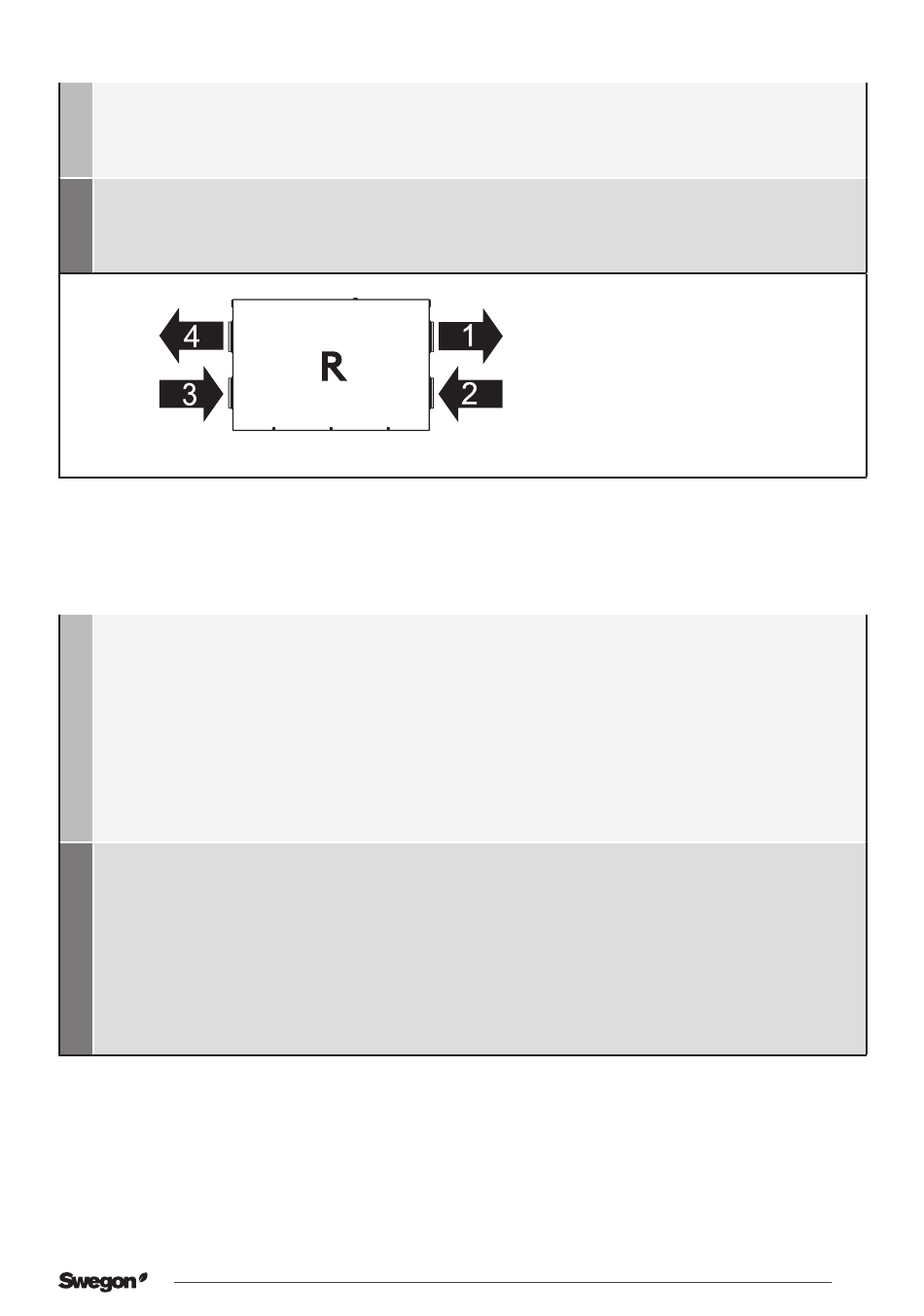

1. Supply air | Air soufflé
2. Extract air | Air extrait
3. Outdoor air | Air extérieur
4. Exhaust air | Air rejeté
2025-02-05
R4-C Genius
