Swegon SWIFT Ceiling Manuel D'installation

SWIFT Ceiling
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
ALS. Le plénum d'équilibrage est en tôle d'acier galvanisée.
Il contient un registre d'équilibrage démontable, une prise
de mesure fixe ainsi qu'un revêtement insonorisant
couche superficielle renforcée.
Le plénum ALS est disponible avec changement de dimen-
sion entre l'entrée et la sortie du plénum d'équilibrage.
*) Résistance antifeu classée B-s1,d0 conformément à la
norme européenne ISO 11925-2
Cadre:
SAR K. Pour une intégration esthétique de l'ensemble de
diffusion en position abaissée.
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et types
de faux plafonds: Ecophon, Gyproc, Dampa, etc. Également
conçu pour les plafonds à profilés de tailles particulières, par
exemple 625 x 625 ou 675 x 675.
Installation
Pour retirer le panneau du diffuseur, introduire un objet
mince, par ex. une carte Quick Access ou similaire, dans la
rainure entre le panneau et le cadre pour libérer les ressorts.
Glisser la carte du centre vers l'angle (voir Figure 2).
La manchette de raccordement du caisson se fixe au conduit
par des vis autoforeuses ou des rivets. Dans le cas d'un mon-
tage encastré dans un faux plafond fixe, attacher l'appareil
en fixant des vis de part et d'autre du cadre ou au sommet
du plénum.
SWIFT Ceiling s'installe dans des locaux avec faux plafonds
modulaires. Positionner le diffuseur directement sur le rail en
T et le fixer aux conduits ou au plénum d'équilibrage.
Lorsqu'un plénum d'équilibrage ALS est utilisé, il doit être
fixé à la structure du bâtiment au moyen de tiges filetées ou
de consoles de suspension.
Un conduit spiralé peut relier le plénum d'équilibrage et le
diffuseur jusqu'à une longueur de 500 mm sans devoir pro-
longer le tube de prise de mesure et les cordons de réglage
du registre (voir Figure 3).
Équilibrage
Le diffuseur doit être mis en place avant l'équilibrage. Sortir
les tubes de mesure et les cordons de réglage du registre à
travers la façade du diffuseur. Brancher le manomètre sur le
tube de mesure adéquat. Le tube rouge du plénum d'équili-
brage ALS est utilisé pour l'air introduit. Le tube transparent,
quant à lui, sert toujours à l'air extrait. La pression souhaitée
peut être calculée en appliquant le coefficient nominal de
*) avec
k
performances (k-faktor)
Tomelilla
Sweden

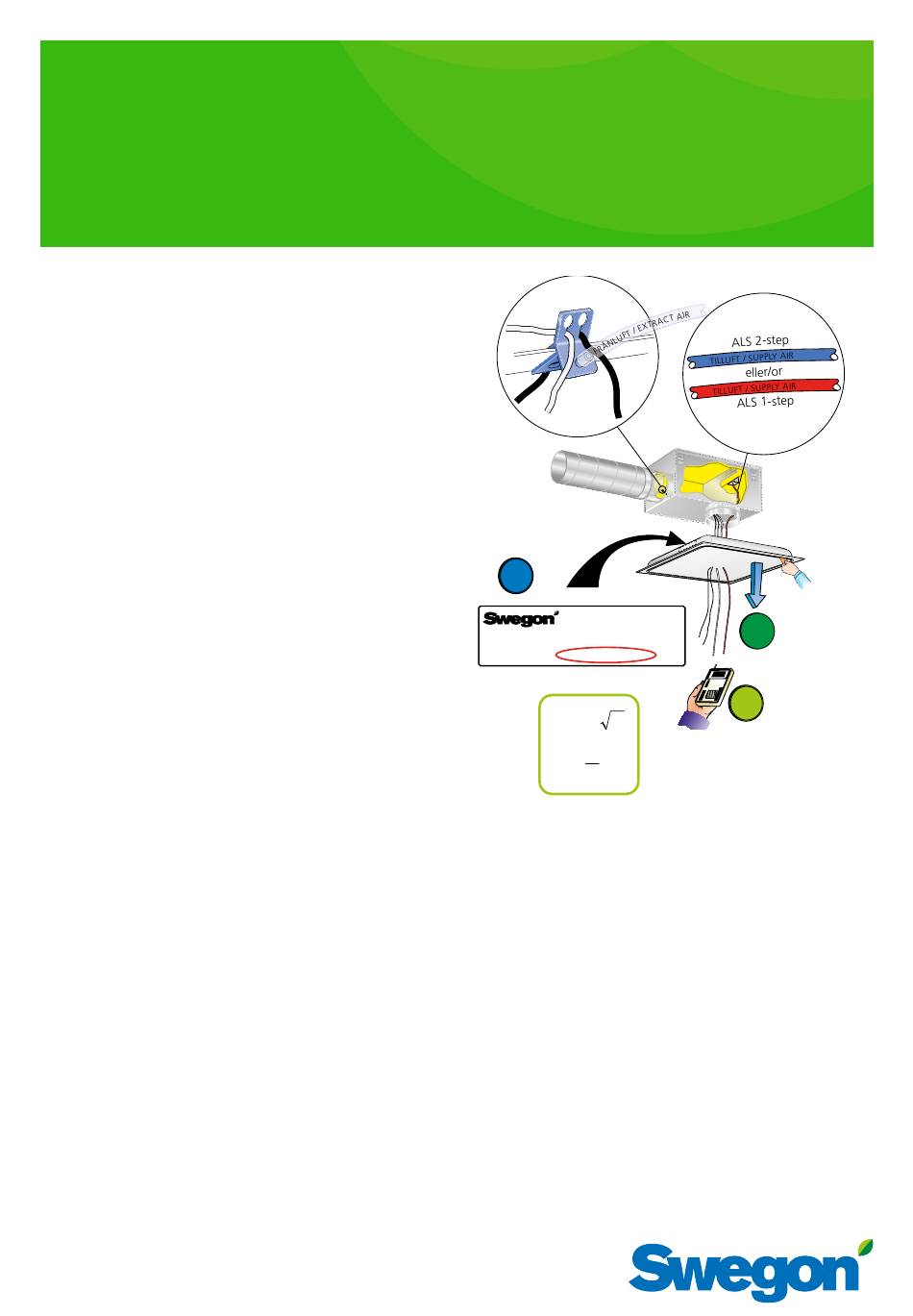

Figure 1. Équilibrage
performances du diffuseur d'air. Régler correctement les
ailettes du registre, et repérer la position du réglage à l'aide
d'un nœud sur les cordons de réglage du registre.
Le coefficient nominal de performances du diffuseur (coeffi-
cient k) figure sur la plaque d'identification du produit ainsi
que dans les instructions d'équilibrage sur www.swegon.com.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle, ou à l'aspirateur avec accessoire
brosse. L'accès au conduit est possible en démontant le diffu-
seur. Dans le cas d'un plénum d'équilibrage ALS, écarter la
tôle de répartition pour pouvoir saisir la poignée et libérer le
registre par un mouvement de rotation. Voir Figure 4.
Coefficient de
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
+ALSx XXX-XXX / XXX (ALS Size)
k = XX,X / XX,X
˜
q = k p
q = débit d'air diffusé l/s
q
( ) 2
=
p
p
= la pression pendant le réglage (Pa)
k
k = coefficient k
20200625
Quick
Access
q
p
