Swegon SWIFT Ceiling Manuel D'installation

SWIFT Ceiling
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
ALS. Le plénum d'équilibrage est en tôle d'acier galvani-
sée. Il contient un registre d'équilibrage démontable, une
prise de mesure fixe ainsi qu'un revêtement insonorisant
avec couche superficielle renforcée.
Le plénum ALS est disponible avec changement de dimen-
sion entre l'entrée et la sortie du plénum d'équilibrage.
Résistance antifeu classée B-s1,d0 conformément à la
*)
norme européenne ISO 11925-2
Cadre:
SAR K. Pour une intégration esthétique de l'ensemble de
diffusion en position abaissée.
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et
types de faux plafonds: Ecophon, Gyproc, Dampa, etc.
Également conçu pour les plafonds à profilés de tailles
particulières, par exemple 625 x 625 ou 675 x 675.
Installation
Pour retirer le panneau du diffuseur, introduire un objet
mince, par ex. une carte Quick Access ou similaire, dans
la rainure entre le panneau et le cadre pour libérer les res-
sorts. Glisser la carte du centre vers l'angle (voir Figure 2).
La manchette de raccordement du caisson se fixe au
conduit par des vis autoforeuses ou des rivets. Dans le cas
d'un montage encastré dans un faux plafond fixe, atta-
cher l'appareil en fixant des vis de part et d'autre du cadre
ou au sommet du plénum.
SWIFT Ceiling s'installe dans des locaux avec faux pla-
fonds modulaires. Positionner le diffuseur directement sur
le rail en T et le fixer aux conduits ou au plénum d'équili-
brage.
Lorsqu'un plénum d'équilibrage ALS est utilisé, il doit être
fixé à la structure du bâtiment au moyen de tiges filetées
ou de consoles de suspension.
Un conduit spiralé peut relier le plénum d'équilibrage et
le diffuseur jusqu'à une longueur de 500 mm sans devoir
prolonger le tube de prise de mesure et les cordons de
réglage du registre (voir Figure 3).
Équilibrage
Le diffuseur doit être mis en place avant l'équilibrage.
Sortir les tubes de mesure et les cordons de réglage
du registre à travers la façade du diffuseur. Brancher
le manomètre sur le tube de mesure adéquat. Le tube
rouge du plénum d'équilibrage ALS est utilisé pour l'air
*)
k
Coefficient de
performances (k-faktor)
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
Tomelilla
+ALSx XXX-XXX / XXX (ALS Size)
Sweden
k = XX,X / XX,X
˜
q = k
q
( )
=
p
k

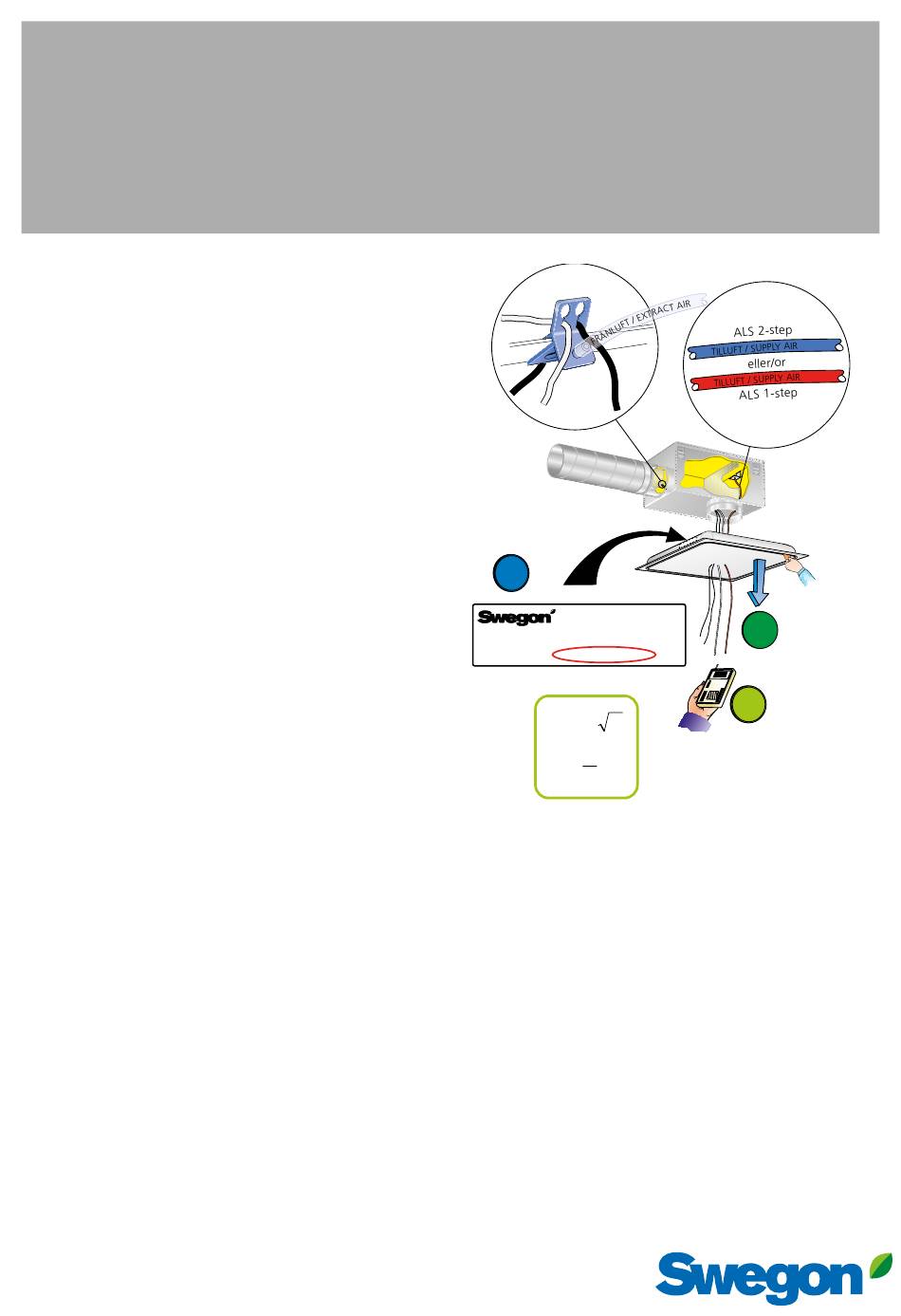

Figure 1. Équilibrage
introduit. Le tube transparent, quant à lui, sert toujours
à l'air extrait. La pression souhaitée peut être calculée en
appliquant le coefficient nominal de performances du
diffuseur d'air. Régler correctement les ailettes du registre,
et repérer la position du réglage à l'aide d'un nœud sur
les cordons de réglage du registre.
Le coefficient nominal de performances du diffuseur (coef-
ficient k) figure sur la plaque d'identification du produit
ainsi que dans les instructions d'équilibrage sur www.
swegon.com.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède addi-
tionnée de détergent pour vaisselle, ou à l'aspirateur
avec accessoire brosse. L'accès au conduit est possible en
démontant le diffuseur. Dans le cas d'un plénum d'équi-
librage ALS, écarter la tôle de répartition pour pouvoir
saisir la poignée et libérer le registre par un mouvement
de rotation. Voir Figure 4.
20220615
q
p
p
q
= débit d'air diffusé l/s
2
p
= la pression pendant le réglage (Pa)
k
= coefficient k
Quick
Access
