R4-C Genius
EN Electric and control cables
The ventilation unit has a power cable with earthed plug. The plug serves as the ventilation nit's main switch
and should be connected to an easily accessible wall socket. The unit also has a separate operating switch.
There is a modular cable on top of the ventilation unit to control the unit. The maximum length of the modular
cable is 196.9 ft (60 meters). If you route the modular cable within a building element, the cable must be routed
in a ∅ 25/32 inch (20 mm) conduit, bearing in mind any subsequent cable replacement. Use ready-made 65.6 ft
(20 m) cables. Never cut/extend the cables.

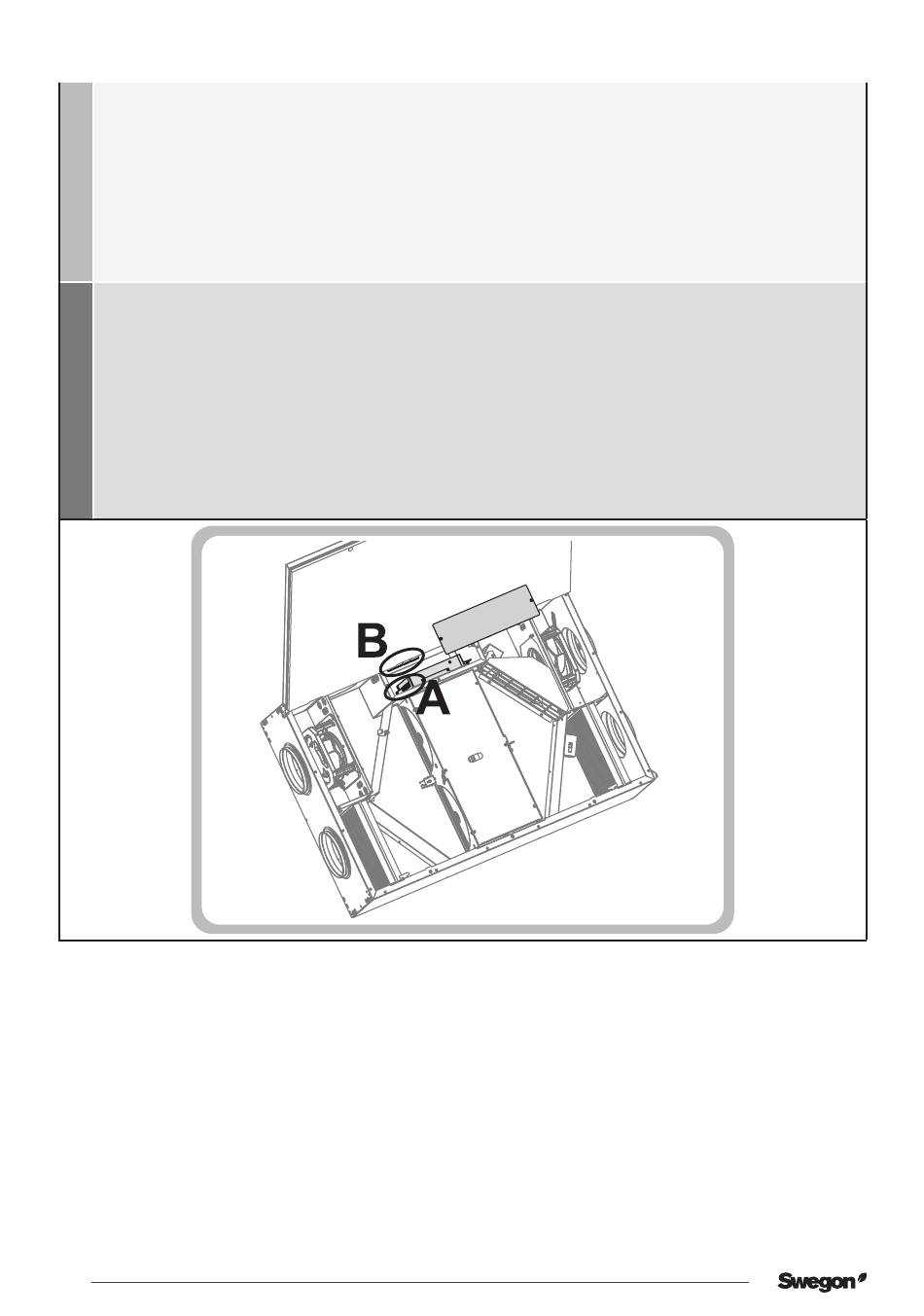

Accessories are connected to the ventilation unit's connectors (A). The cables are routed through the cable en-
tries (B) that are on top of the ventilation unit.
Câblages d'alimentation électrique et de commande
FR
L'unité de ventilation est dotée d'un cordon d'alimentation avec prise de terre. La fiche fait office d'interrupteur
principal de l'unité de ventilation et doit être branchée sur une prise murale facilement accessible. L'unité dis-
pose également d'un interrupteur marche/arrêt séparé.
Un câble modulaire situé dans le haut de l'unité de ventilation permet de commander l'équipement. La longueur
maximale du câble modulaire est de 196.9 ft (60 mètres). Lorsque le câble modulaire est acheminé dans un élé-
ment du bâtiment, il doit être placé dans un tubage de ∅ 25/32 inch (20 mm), en tenant compte d'un éventuel
remplacement ultérieur. Utiliser des câbles prêts à l'emploi de 65.6 ft (20 m). Ne jamais raccourcir/prolonger les
câbles.
Les accessoires se branchent sur les connecteurs (A) de l'unité de ventilation. Les câbles doivent passer par les
entrées de câbles (B) situées sur le dessus de l'unité de ventilation.
