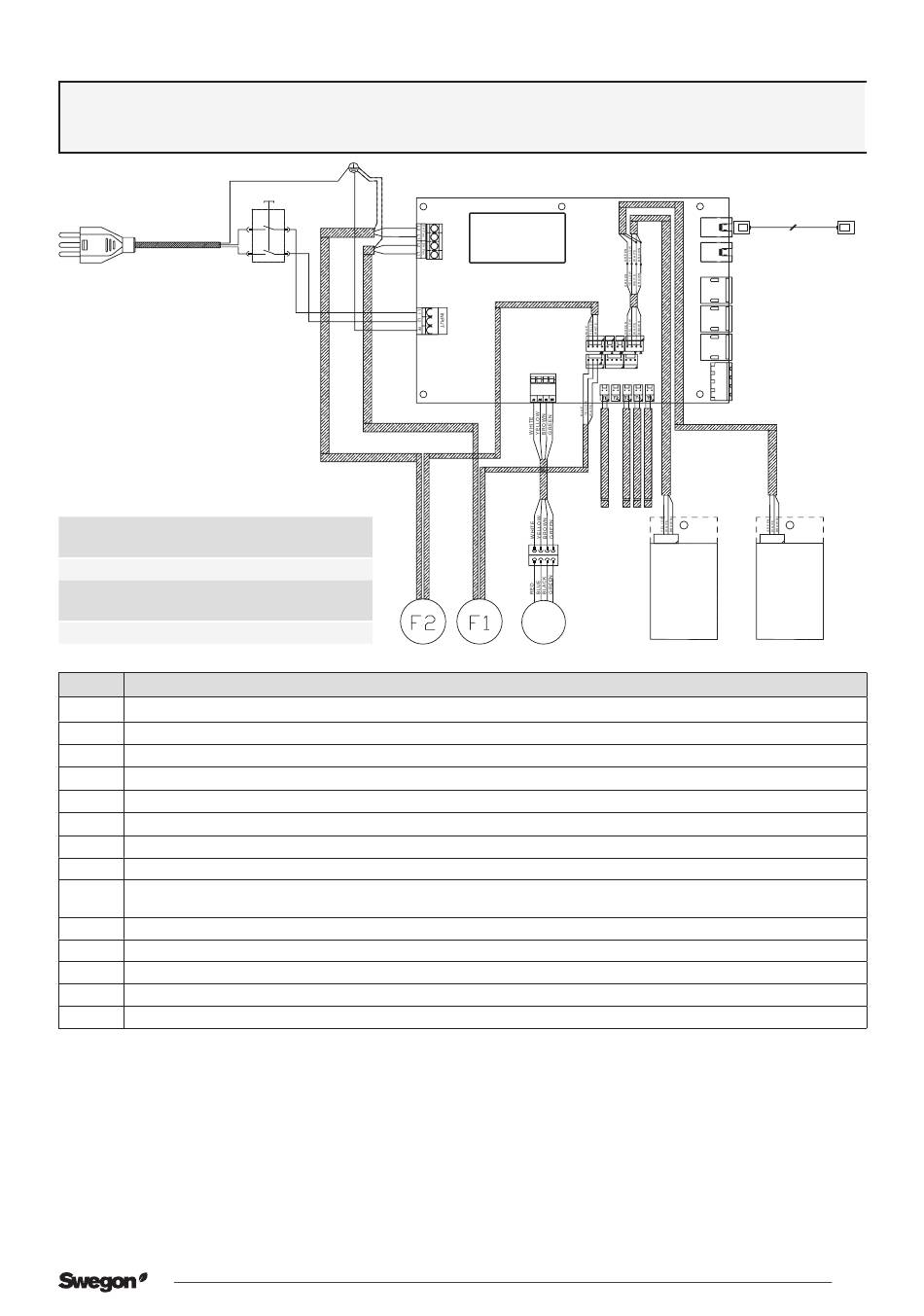

Electrical wiring diagram | Schéma de câblage
R4-C
Mains
Mains:
VAC; Freq; Phase; FLA; MCA; MROPD
220-240VAC; 50/60Hz ; 1~;0.9A;1.2A;10A
Motors:
Qty; Kw(EA); HP(EA); VAC; Freq; Phase; FLA(EA)
2; 0.085 ; 0.11 ; 220-240VAC ; 50/60Hz ; 1~ ; 0.8A
Device Description
T1
Temperature sensor, outdoor air | Sonde de température, air extérieur
T3
Temperature sensor, extract air | Sonde de température, air extrait
T4
Temperature sensor, supply air | Sonde de température, air soufflé
T5
Temperature sensor, exhaust air | Sonde de température, air rejeté
F1 Extract fan | Ventilateur d'extraction
F2
Supply fan | Ventilateur soufflage
HE M Rotor's motor | Moteur de la roue
S1 Use Switch | Interrupteur d'exploitation
RH
Humidity sensor + Extract air temperature sensor | Ensemble sonde HR + sonde de température, air extrait
TSP
UI Connectors for control panel / cooker hood | Connecteurs pour panneau de commande / hotte de cuisine
SEC/SEM Connector for connecting the SEC or SEM module | Connecteur pour connecter le module SEC ou SEM
SET 1&2 Connectors for connecting the SET module | Connectors for connecting the SET module
5V/24V 24V voltage output | Sortie de tension 24V (IO max 125 mA/3W)
IO 1&2 Two general-purpose IO connectors | Deux connecteurs IO à usage général
GREEN
GREEN
GREEN
S1
BLUE
BLACK / BROWN
BLUE
BLACK / BROWN
BLACK
WHITE
GREEN
X2
X1
X10 Supply fan
X11 Exhaust fan
Rotor
X3
motor
T1
M
Rotor
2025-02-05
R4-C Genius
X23
UI
X24
SEC /
X28 SEM
SET2
X26
X15 BP
X16 F X14 Sensor package
SET1
X27
5V/24V
X12 I2C X9 Rotor
IO2
X25
IO1
GND
T3 T4 T5
RH RH
Extract air Outdoor air
All rights to changes reserved.
6.6 ft
UI
