1.9 Arrimage des sections de l'unité
1.9.1 Fixation (section avant/centrale)
Les sections ventilateur/filtre sont placées dans la section
échangeur de chaleur selon le modèle de livraison (voir la
rubrique 1.8). Fixer les sections du ventilateur/filtre à l'avant
de la centrale de traitement d'air à la section de l'échangeur
de chaleur à l'aide des boulons fournis, en les vissant dans les
écrous à sertir pré-installés (2 x 4 pièces au total).
20
www.swegon.fr
Fixer la section ventilateur/filtre à la
section de l'échangeur de chaleur à
l'intérieur de la centrale à l'aide des
vis fournies dans les écrous à sertir
pré-installés (2 x 4 pièces au total).

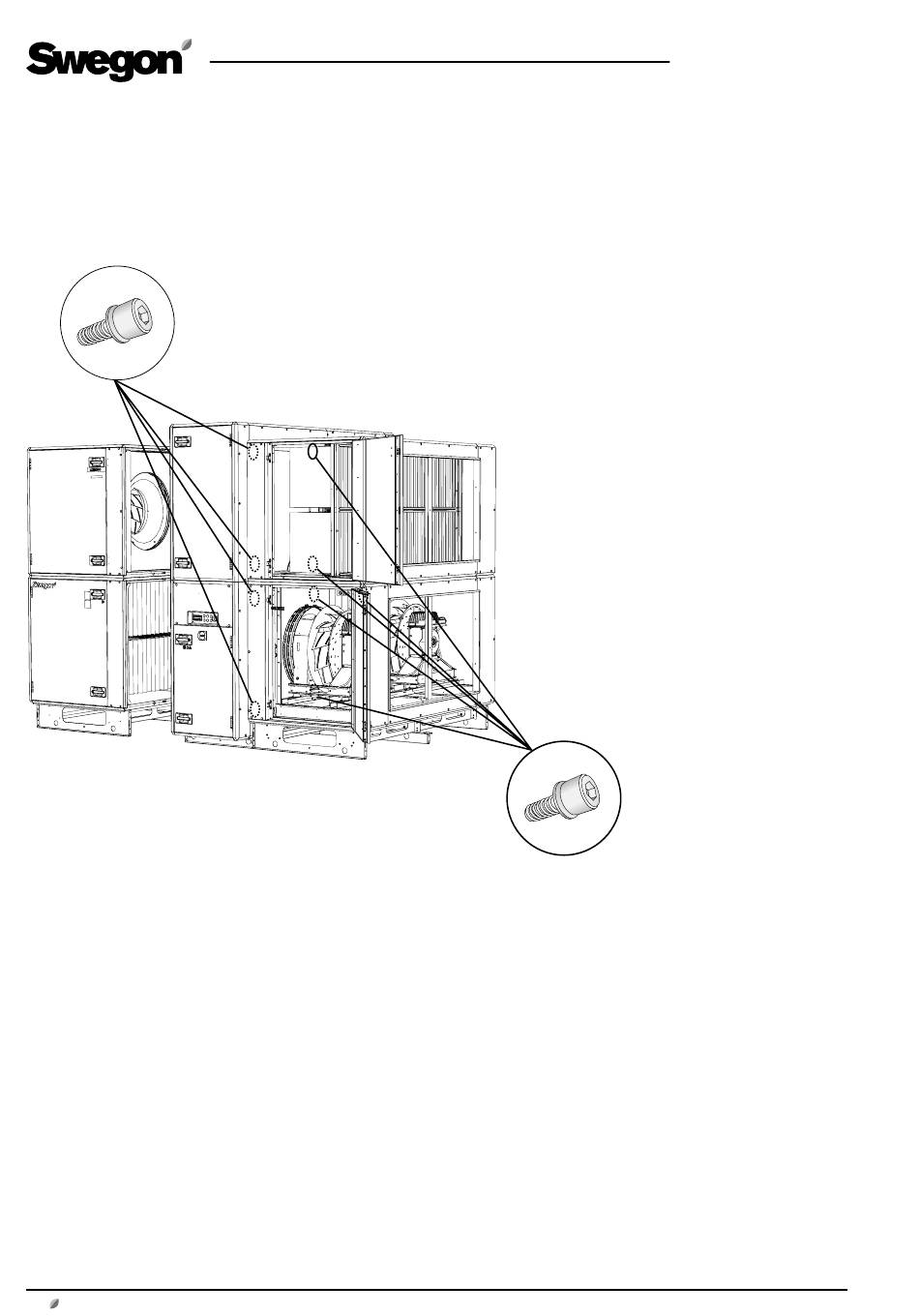

Les points d'ancrage à l'intérieur
de l'unité sont représentés sur
l'illustration.
Pour accéder aux points d'ancrage
dans la section ventilateur, il faut
dévisser les raccords flexibles et
les ventilateurs et les déplacer
vers l'extérieur en direction de la
porte d'accès. Les vis peuvent alors
être serrées à partir de l'ouverture
destinée au raccordement des gaines.
Les plaques de protection devant les
points de montage sont retirées.
REMARQUE ! Il n'est pas nécessaire
de retirer complètement le bloc
ventilateur !
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
