1.9.2 Fixation (arrière de l'unité)
La fixation à l'aide de vis à l'arrière de la centrale de traitement
d'air peut se faire de deux manières, à l'intérieur ou à
l'extérieur. La fixation externe (méthode 1) est appropriée s'il
y a suffisamment d'espace libre derrière la centrale, car cette
solution est plus simple. Si l'espace disponible n'est pas suffisant,
l'assemblage interne (méthode 2) peut être utilisé.
Plaque
aveugle
Swegon se réserve le droit de modifier les caractéristiques de ses produits.

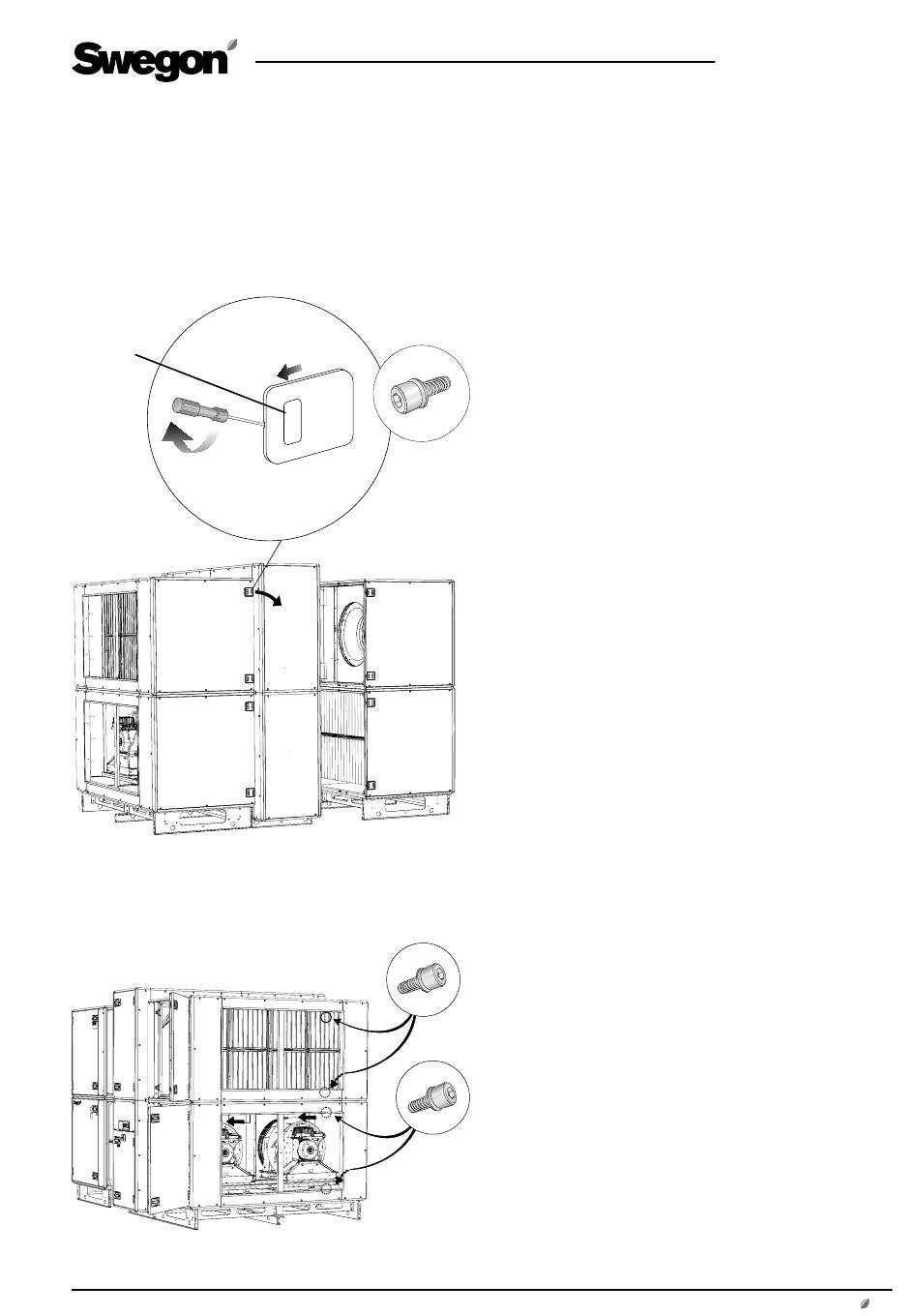

Méthode 1
Fixation externe.
Démonter le panneau aveugle et l'isolation à l'intérieur du
couvercle à l'arrière de la CTA. Fixer les sections du ventilateur/
filtre à la section échangeur de chaleur à l'aide des boulons
fournis, en les vissant dans les écrous à sertir pré-installés
(2 x 4 pièces au total). Remettre en place la plaque aveugle et
l'isolation.
Méthode 2
Installation interne.
Fixer les sections du ventilateur/filtre à la section échangeur
de chaleur à l'aide des boulons fournis, en les vissant dans
les écrous à sertir pré-installés (2 x 4 pièces au total). Les
points d'ancrage à l'intérieur de l'unité sont représentés sur
l'illustration.
Pour accéder aux points d'ancrage dans la section ventilateur,
il faut dévisser les raccords flexibles et les ventilateurs et les
déplacer vers l'extérieur en direction de la porte d'accès. Les vis
peuvent alors être serrées à partir de l'ouverture destinée au
raccordement des gaines. Les plaques de protection devant les
points de montage sont retirées.
REMARQUE ! Il n'est pas nécessaire de retirer complètement le
bloc ventilateur !
