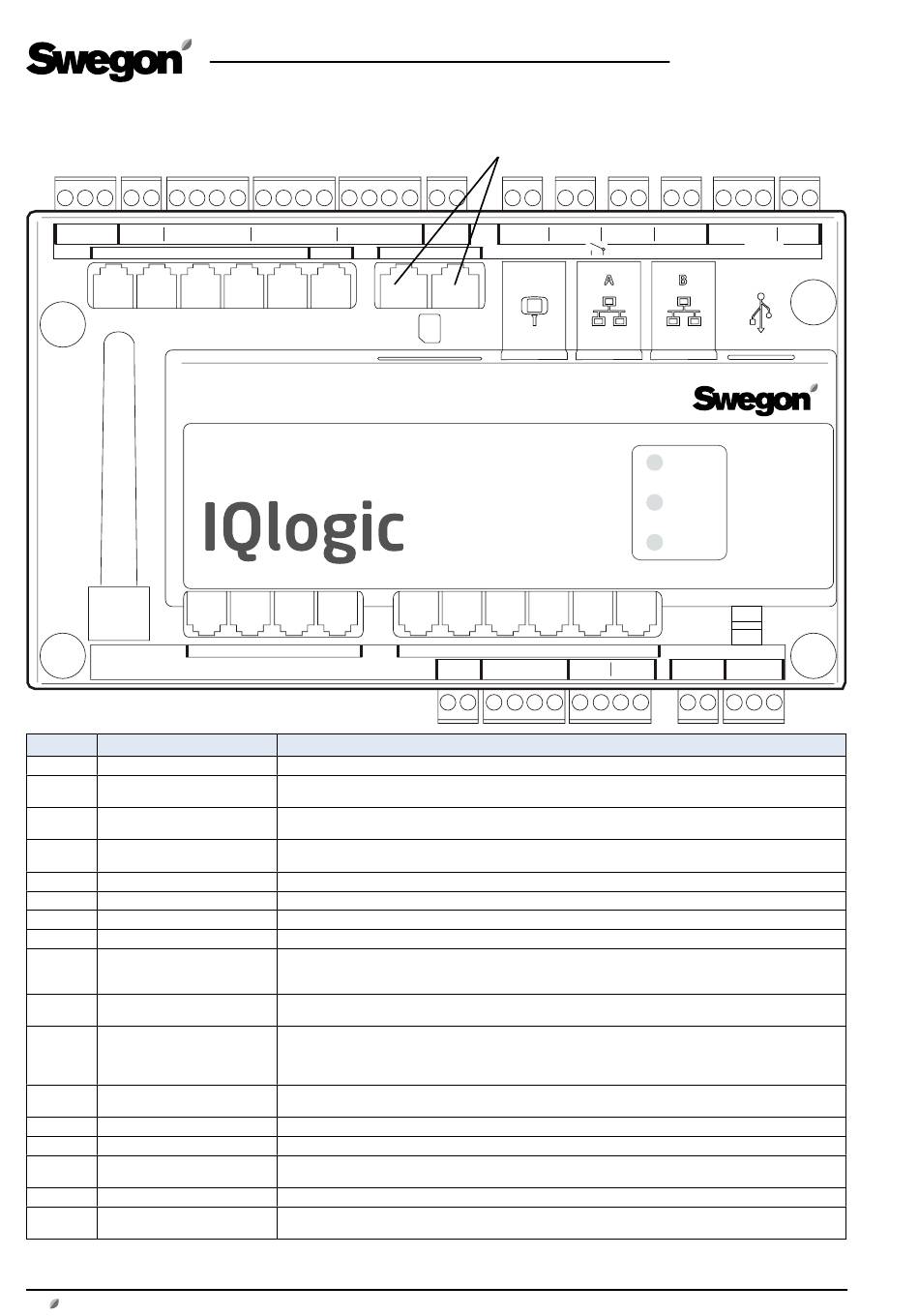

3. Borniers, unité de commande
1
2
3
4
5
6
7
A
B
GND
+
-
+
-
Com 1
Com 2
Com 3
Sensor 1 Sensor 2
Les entrées numériques (bornes 4 à 17) sont de type très basse tension.
Les entrées analogiques (bornes 18 à 19) ont une impédance de 66 kΩ.
Bornier
Fonction
1,2,3
Branchements pour EIA-485
4,5
Arrêt externe
6,7
Fonction incendie/fumée
externe 1
8,9
Fonction incendie/fumée
externe 2
10,11
Alarme externe 1
12,13
Alarme externe 2
14,15
Vitesse réduite externe
16,17
Vitesse élevée externe
18,19
Régulation à la demande
20,21
Pompe de circulation, circuit de
chauffage
22,23
Pompe de circulation, circuit de
climatisation ou marche/arrêt de
la climatisation, fonctionnement
en une étape
24,25
Climatisation, marche/arrêt,
fonctionnement en 2 étapes
26,27
Témoin de marche
28,29,30
Commande registre
31,32
Tension de commande
33,34
Tension de référence
35,36,37,38
Commande, registre de
recyclage
La puissance commune maximale autorisée sur les bornes 31-32, les sorties pour le chauffage/la climatisation et la sortie du registre (bornes 28 à 30) est de 50 VA.
1)
GOLD 100/120 : Pour une puissance supérieure à 16 VA, utiliser les bornes 201 (G) et 202 (G0). Les bornes 201 et 202 peuvent être alimentées par une puissance totale
maximale de 48 VA.
28
www.swegon.fr
8
9
10
11
12
13
14
15
16
+
-
+
-
+
-
+
-
+
Com 4
Com 5
SA Temp
Sensor 3
Sensor 4
Remarques
1 = connexions de communication A/RT+, 2 = connexions de communication B/RT-, 3 = GND/COM.
Arrête la centrale de traitement d'air par ouverture du circuit. À la livraison, cette fonction est dotée d'un
cavalier. Une interruption de la liaison entraîne l'arrêt de la centrale de traitement d'air.
Fonction incendie et fumée externe. À la livraison, cette fonction est dotée d'un cavalier. Une interruption de
la liaison entraîne le déclenchement de la fonction et de l'alarme.
Fonction incendie et fumée externe. À la livraison, cette fonction est dotée d'un cavalier. Une interruption de
la liaison entraîne le déclenchement de la fonction et de l'alarme.
Fonction contact externe. En option : Normalement ouvert / normalement fermé
Fonction contact externe. En option : Normalement ouvert / normalement fermé.
Fonction contact externe. Prioritaire sur l'horloge, depuis l'arrêt jusqu'au fonctionnement à vitesse réduite.
Fonction contact externe. Prioritaire sur l'horloge, depuis l'arrêt ou la vitesse réduite jusqu'à la vitesse élevée.
Tension d'entrée comprise entre 0 et 10 V CC. Le signal d'entrée influence le point de consigne du débit
d'alimentation en air/extraction d'air si l'unité fonctionne en mode de régulation à la demande. Pour le
branchement d'un capteur (p. ex., CO2
Contact indépendant, max. 5 A/CA1, 2 A/CA3, 250 V CA. Se ferme en cas de charge de chauffage.
Contact indépendant, max. 5 A/CA1, 2 A/CA3, 250 V CA. Se ferme en cas de charge frigorifique.
Contact indépendant, max. 5 A/CA1, 2 A/CA3, 250 V CA. Se ferme en cas de charge frigorifique.
Contact indépendant, max. 5 A/CA1, 2 A/CA3, 250 V CA. Se ferme lorsque l'unité est en service.
24 V CA. 28 = 24 V régulée (G), 29 = 24 V CA (G), 30 = 24 V CA (G0).
Tension de commande de 24 V CA. La puissance totale des bornes 31 et 32 est de 16 VA. Ouverture via
1)
l'interrupteur de sécurité.
Sortie pour une tension constante de 10 V CC. Intensité max admissible : 8 mA.
Le registre de recyclage peut être alimenté par une intensité max de 2 mA à 10 V CC. 35 = 24 V CA (G), 36 =
24 V CA (G0), 37 = signal de commande 0 à 10 V CC , 38 = signal de retour 0 à 10 V CC.
La puissance maximale autorisée sur la connexion correspon-
dante est de 16 VA.
17
18
19
20
21
22
-
+
-
C
NO
C
Heat
Cool
SD
Com 6
Com 7
Com 8
Com 9
+
-
G
G0
Y
U
33
34
35
36
37
38
, CO et COV)
2
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
FR.GOLDINF80P.250301
23
24
25
26
27
28
29
NO
C
NO
C
NO
P
G
WLAN
CPU 2
CPU 1
Com 10 Com 11
24V AC In
18V AC In
230V AC Out
230V AC In
39 40
41 42
43 44
45 46
30
31
32
G0
G
G0
24V AC
