INSTRUCTIONS OJ-DV-GEN-II-PC-Tool
2.3
Connexion USB vers RS485
Lorsque l'OJ DV est connectée à une source de tension, OJ-DV-PC-Tool est connecté par l'intermédiaire d'un câble
convertisseur USB vers RS485 (ill. 1), puis au connecteur RS-485 RJ12 B ou aux bornes à ressort A, B et GND sur l'OJ DV.
USB PD
L'OJ-DV GEN II peut également exploiter l'énergie fournie par le câble RS485 (5 V, 100 mA) pour alimenter l'OJ DV via le
port RJ12 A ou B et pour installer le micrologiciel AOC, lire et installer les fichiers MCF, FCF et UDF, et lire l'onglet Info. Pour
installer le micrologiciel MOC et lire les journaux d'erreurs, l'OJ DV doit être connectée à une source de tension d'au moins
110 V/230 V.
Pour utiliser cette option, branchez le câble USB-RS485 dans une prise RJ12.

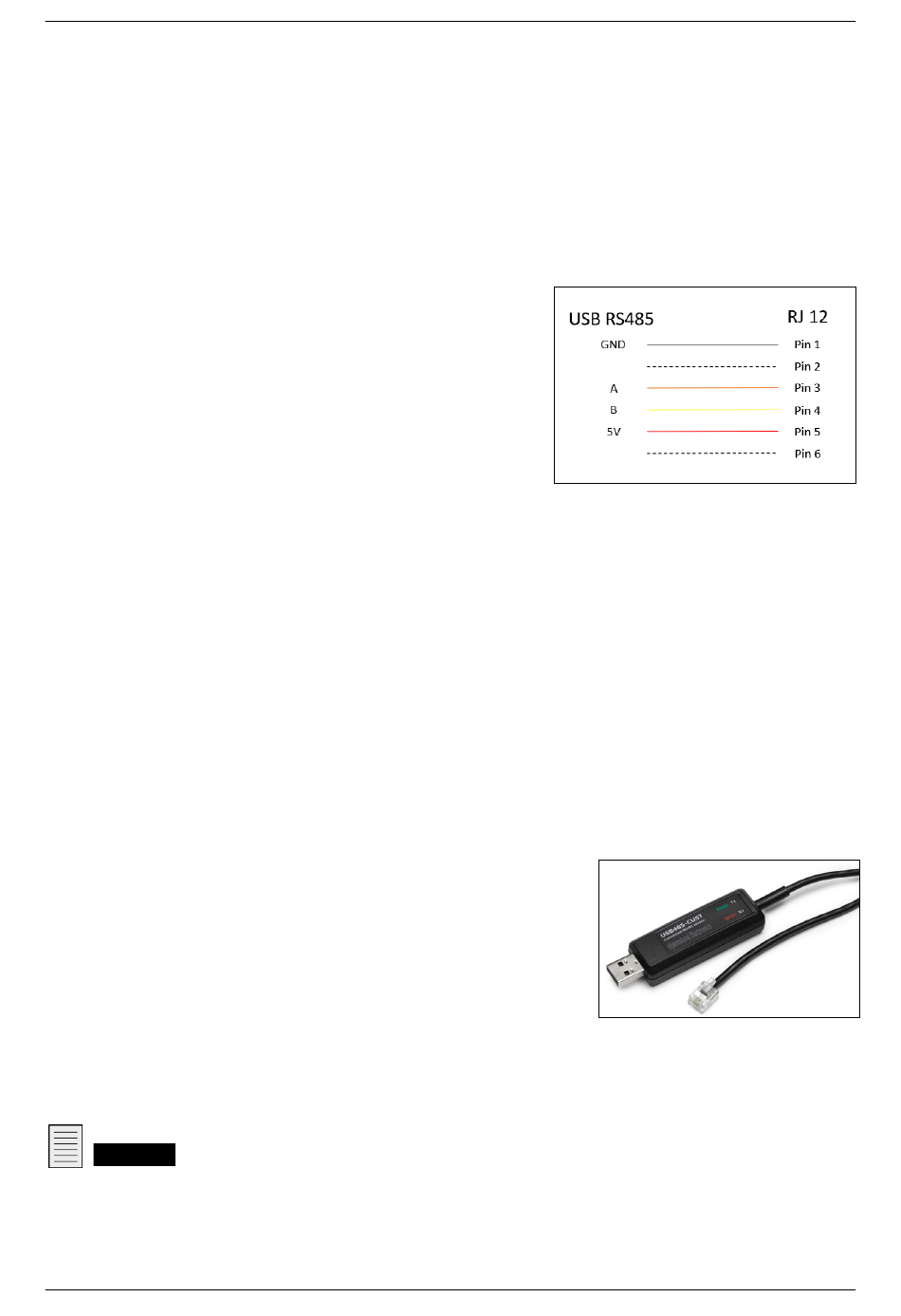

Le tableau de connexion des broches RJ12 est présenté ci-dessous.
Notez que l'OJ DV affichera trois alarmes en cas d'utilisation de ce
système de mise à jour :
• Alarme VLO
• Erreur de communication MOC
• Surcharge alimentation ext. 24 V
Il n'existe normalement aucune restriction avec la commande GEN II. Le
câble peut être utilisé pour la commande avec ou sans alimentation en
courant alternatif.
La commande GEN I fonctionne avec un câble USB sous tension, mais vous devez tenir compte des points suivants :
L'OJ DV Gen I doit être sous tension pour pouvoir mettre à jour le logiciel et les fichiers de configuration.
Si l'identifiant MODBUS de la commande est contrôlé par les entrées numériques du connecteur RJ12, utilisez le port
d'adresse 55 au lieu du port d'adresse 54 par défaut.
Il existe un faible risque d'endommagement du câble USB-RS485 s'il est connecté à la commande OJ DV Gen I sans être
branché à un PC. Ceci est dû à la présence d'une résistance de rappel vers le haut (pull-up) de 24 V à 5 V à l'intérieur du câble
USB-RS485 dans la version OJ DV Gen I. Le courant est d'environ 5 mA, ce qui ne pose aucun problème tant que le câble est
connecté à un PC.
Pour minimiser le risque d'endommager le câble RS485 :
Branchez toujours le câble USB-RS485 d'abord au PC, puis à la commande.
Logiquement, le câble USB-RS485 doit toujours être débranché d'abord de la commande, puis du PC.
Suivez les étapes ci-dessous :
• Consultez le mode d'emploi de l'OJ DV afin d'ouvrir correctement le cache
avant pour accéder au connecteur RS-485.
• Respectez les consignes de sécurité applicables à l'OJ DV tout au long de la
manipulation de l'unité.
• Branchez le câble RS-485 au connecteur RJ12 B ou aux bornes à ressort A, B
et GND.
Il s'agit d'une connexion point à point (entre le PC et la commande) selon le protocole Modbus qui :
• fournit un accès à toutes les commandes connectées sur un réseau en modifiant l'identifiant Modbus ;
• empêche toute communication Modbus active provenant d'autres appareils (l'outil pour PC doit être le seul maître sur le
réseau Modbus).
Remarque
Risque d'endommagement du port USB du PC en cas de connexion de la commande OJ Drive au PC via un câble USB.
• N'utilisez PAS de câble d'alimentation PC avec une prise de terre quand le PC est connecté à la commande ni un
connecteur USB vers RS485 avec isolation galvanique.
© 2024 OJ Electronics A/S
Ill. 1
4
