Remarque

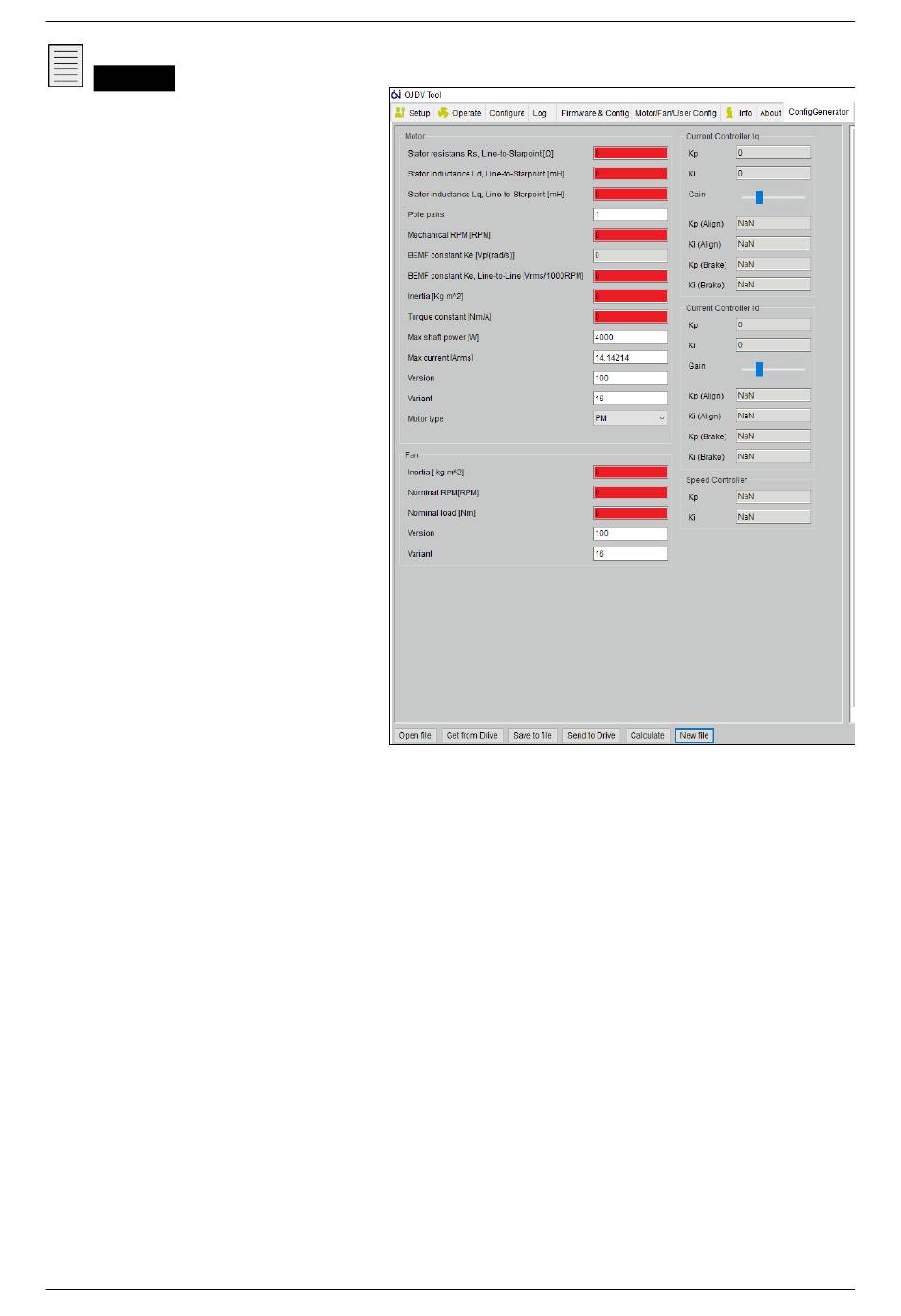

Ill. 26
Les valeurs Stator resistance Rs (résistance
du stator Rs), Stator inductance Ld (induction
du stator Ld) et Lq sont Ligne à Point neutre
(Line–to-Starpoint). Les fiches techniques de
certains fabricants de moteurs indiquent que
ces valeurs sont Ligne à Ligne (Line-to-Line).
Divisez la valeur Ligne à Ligne par deux pour
obtenir la valeur Ligne à Point neutre.
Le générateur de configuration utilise le
nombre de paires de pôles du moteur pour
mettre à l'échelle et calculer la vitesse.
Remplacez les valeurs
• Puissance maximale de l'arbre [W]
• Courant max. [A tr/min]
par celles du moteur.
Version du moteur et du ventilateur : les
versions 100 et ultérieures ont été publiées.
Utilisez 1 pour la première version et passez à
100 une fois qu'elle a été testée et approuvée.
La variante du moteur et du ventilateur sert
à nommer les fichiers de configuration du
moteur et du ventilateur. Il est judicieux
d'enregistrer le numéro de variante des
fichiers MCF et FCF, ainsi que le moteur et le
ventilateur s'y rapportant pour toute utilisation
et toute référence ultérieures.
Utilisez différents numéros de variante permet de modifier les configurations sur la commande via l'interface Modbus.
Après avoir saisi toutes les valeurs, cliquez sur Calculate (Calculer). Les fichiers de configuration du moteur et du ventilateur
sont alors générés.
Ces fichiers peuvent maintenant être envoyés vers une OJ DV connectée (Send to Drive) ou enregistrés sur l'ordinateur (Save
to file) afin d'être téléchargés plus tard vers l'OJ DV depuis l'onglet Firmware & Config (voir le paragraphe 13.1 pour renommer
les fichiers de configuration du moteur et du ventilateur).
Cliquer sur Open file (Ouvrir un fichier) vous permet de voir les fichiers Motor Config File (MCF) et Fan Config File (FCF)
enregistrés sur l'ordinateur, comme les valeurs d'origine dans le générateur de configuration.
Cliquer sur Get from Drive (Obtenir à partir de la commande) vous permet de voir les fichiers MCF et FCF choisis actuellement
exécutés sur l'OJ DV connectée.
