INSTRUCTIONS OJ-DV-GEN-II-PC-Tool
8.3
Extended Alarm Log (Journal étendu des alarmes)

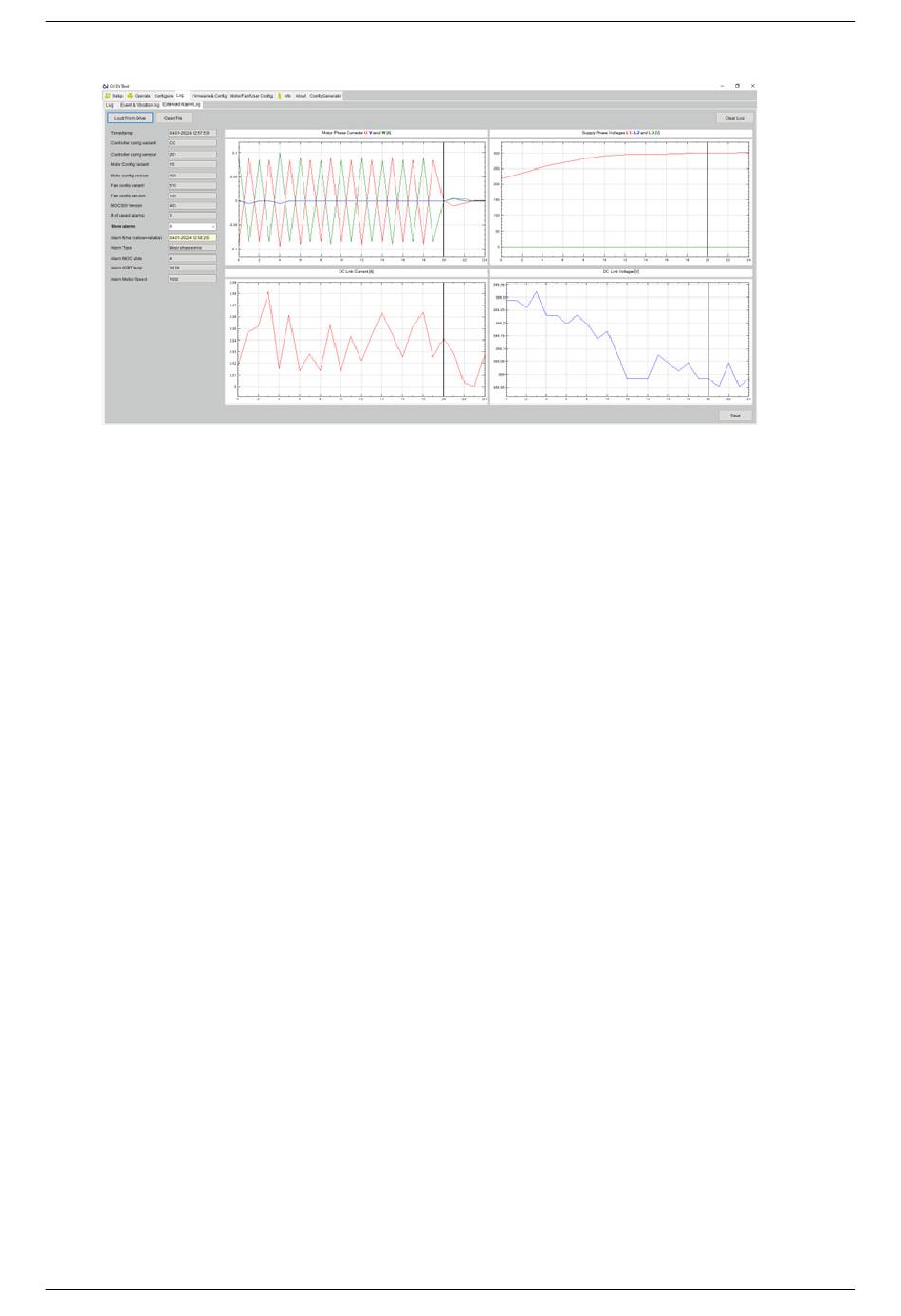

Ill. 14a
Exemple d'une OJ DV monophasée avec une erreur de phase du moteur en V.
Le journal étendu des alarmes peut servir à trouver la cause d'une erreur, en montrant l'horodatage (s'il est configuré
dans l'onglet Info), les versions de configuration et variantes actuelles du moteur et du ventilateur, ainsi que la version du
logiciel MOC utilisée par la commande.
Nombre d'alarmes enregistrées : 17 alarmes peuvent être enregistrées, de 0 à 16. Lorsque l'alarme 16 est atteinte, l'alarme
suivante est enregistrée avec le numéro 0 et remplace alors la première alarme.
Si une ou plusieurs alarmes ont été déclenchées, sélectionnez une valeur dans la section Show Alarm (Afficher alarme) pour
les afficher. Des informations détaillées s'affichent pour l'alarme sélectionnée, notamment :
– l'heure de l'alarme (jaune = heure relative si)
– le type d'alarme
– l'alarme État MOC
0.
Calibrage des sondes de courant
1.
Prêt à démarrer
2.
Détection d'un bon départ
3.
Alignement du moteur
4.
Démarrage
5.
En fonctionnement
6.
Freinage
7.
Alignement dans la dernière phase de freinage
– L'alarme Température IGBT : température du module de puissance en °C
– L'alarme Vitesse du moteur :
indication de la vitesse relative où 0 équivaut à 0 tr/min et 32767 équivaut à la vitesse maximale + 10 %.
– Quatre graphiques qui présentent :
les courants de phase du moteur U, V et W [A] ;
la tension des phases d'alimentation L1, L2 et L3 [V] ; la tension CA est indiquée, divisez la valeur de crête par √2 pour
obtenir la valeur en tr/min ;
le courant de liaison CC [A] ;
la tension de liaison CC [V].
© 2024 OJ Electronics A/S
15
