INSTRUCTIONS OJ-DV-GEN-II-PC-Tool
9.3

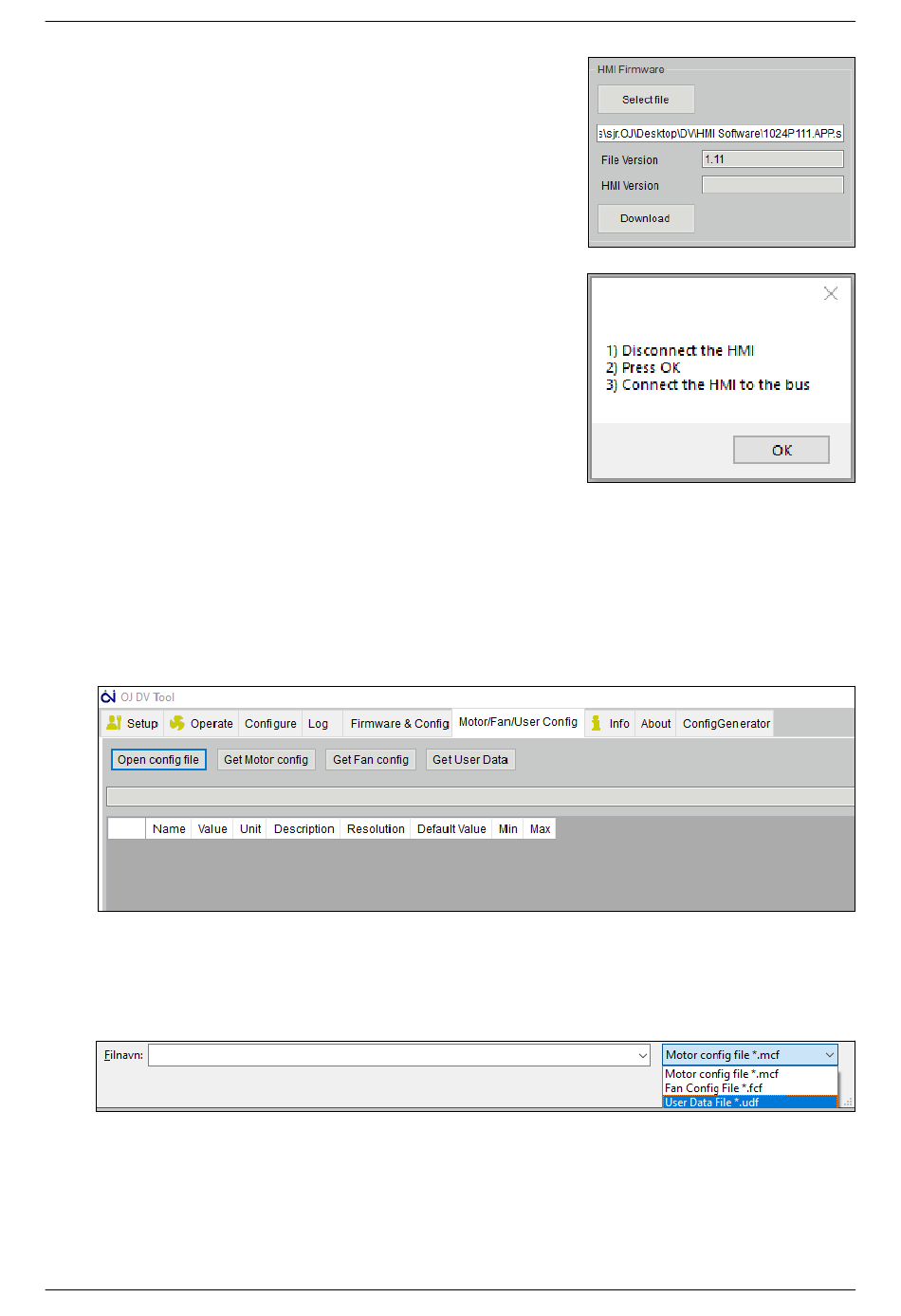

Mise à jour de l'OJ-DV-HMI-35T et de l'OJ-VCH-HMI3
OJ-DV-PC-Tool doit être connecté à l'OJ DV via le connecteur RJ12 B ou via
les bornes à ressort A, B et GND.
Sélectionnez le micrologiciel à installer sur les terminaux portables depuis
l'ordinateur.
L'OJ-DV-HMI-35T contient la lettre P dans son nom et l'OJ-VCH-HMI3 contient
la lettre Q.
Cliquez sur Download (Télécharger). Une nouvelle fenêtre s'ouvre avec des
instructions.
• Débranchez l'IHM, si elle est branchée.
• Dans la nouvelle fenêtre, cliquez sur OK.
• Branchez l'IHM au connecteur RJ12 RS-485 de la borne A.
Ensuite, l'écran de l'IHM clignote jusqu'à ce que le mot Ready (prêt) s'affiche
en bas à gauche de la fenêtre de l'outil pour PC à la fin du téléchargement.
10.
Motor/Fan/User Config (Configuration du moteur, du ventilateur, de l'utilisateur)
L'onglet Motor/Fan/User Config nécessite le niveau d'accès Engineering Plus.
Il vous permet de consulter les fichiers de configuration du moteur (MCF), de configuration du ventilateur (FCF) et des
données utilisateur (UDF) définis et d'affiner les paramètres qu'ils contiennent. Vous pouvez également y configurer les limites
de vibration du ventilateur (voir 10.1 Limite de vibration de la DV et du ventilateur).
Pour ouvrir les fichiers stockés sur l'ordinateur, cliquez sur Open config file (Ouvrir un fichier de configuration).
Ill. 20
Pour rechercher un fichier de configuration du ventilateur (FCF) ou de données utilisateur (UDF) qui ne s'affiche pas à
l'emplacement où il est enregistré, cliquez sur le menu déroulant en bas à droite de la fenêtre. Les différents types de fichiers
ne sont visibles que si le filtre correct est sélectionné pour le type de fichier.
Ill. 21
Pour récupérer les fichiers MCF, FCF et UDF à partir d'une OJ DV connectée, cliquez sur les boutons respectifs Get Motor
config (Obtenir config. moteur), Get Fan config (Obtenir config. ventilateur) et Get user Data (Obtenir données utilisateur).
Pour télécharger directement un fichier sur une OJ DV connectée, cliquez sur Send config to drive (Envoyer config. à
commande). Il est judicieux de sauvegarder sur l'ordinateur toutes les modifications apportées aux fichiers. Pour cela, cliquez
sur Save config to file (Enregistrer config. dans fichier). Pour savoir comment renommer les fichiers de configuration du
moteur et du ventilateur, reportez-vous au chapitre 13.1.
© 2024 OJ Electronics A/S
Ill. 18
Ill. 19
17
