INSTRUCTIONS OJ-DV-GEN-II-PC-Tool
13.1
Nommer les fichiers de configuration du moteur et du ventilateur
Le nom des fichiers MCF (Motor Configuration File) et FCF (Fan configuration file) se compose de la Variante et de la Version
de ces fichiers (voir 13. ConfigGenerator). N'utilisez pas de lettres.
Par exemple :
01750_100.mcf
Variante Version
13.2

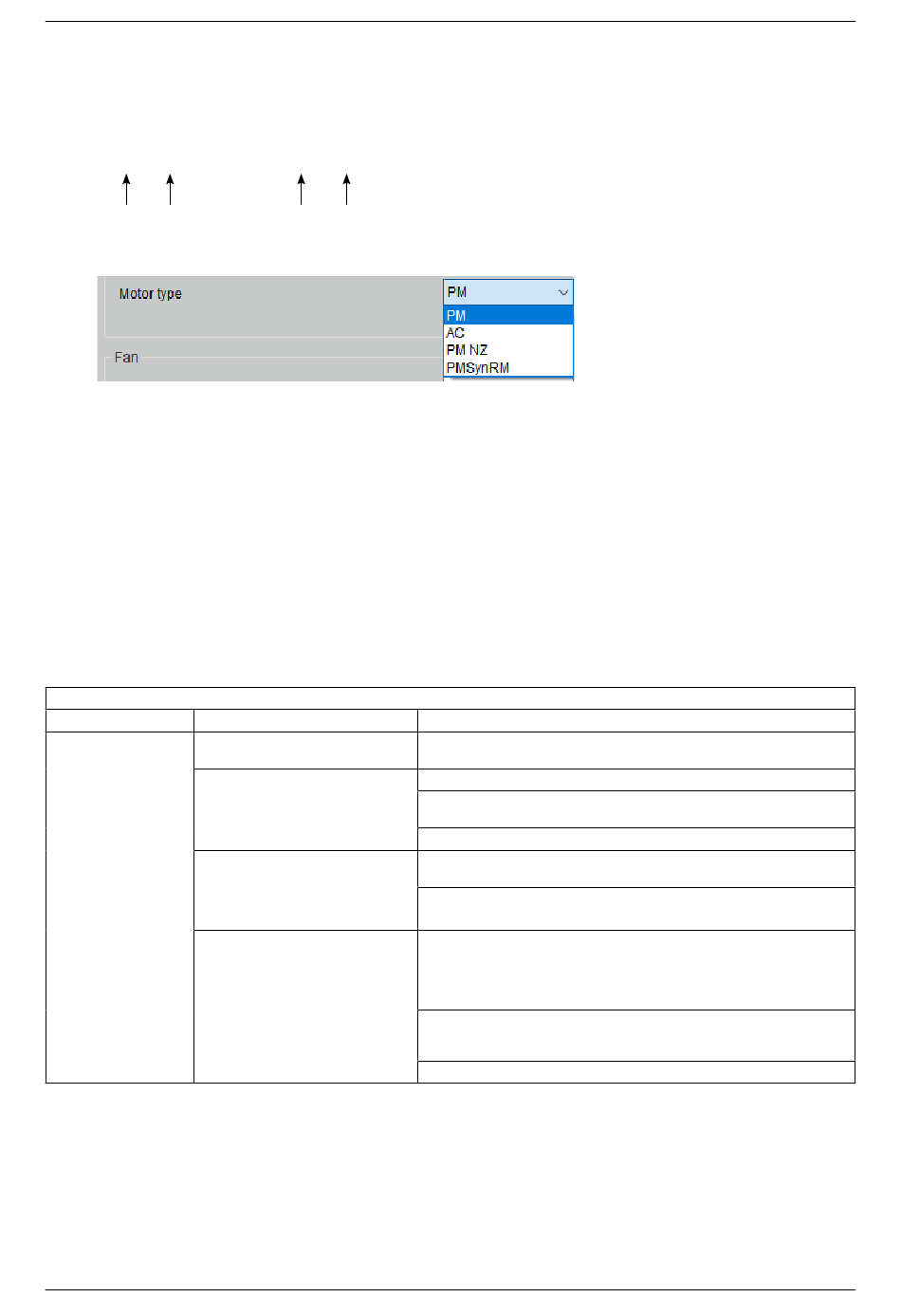

Type de moteur
Les fichiers de configuration du moteur et du ventilateur peuvent être générés pour ces moteurs EC.
Veillez à sélectionner le type de moteur correspondant au moteur choisi.
Aimant permanent (PM)
Pôle non saillant à aimant permanent (PM NZ)
Moteur à réluctance synchrone à aimant permanent (PMsynRM)
Ne configurez pas les moteurs à courant alternatif (AC) dans le générateur de configuration, mais uniquement dans l'onglet
Configure.
14.
Dépannage
Dépannage
Problème
Cause
Absence de communi-
Absence d'alimentation
cation avec l'OJ DV
Absence de connexion/communi-
cation
entre
le PC et le convertisseur
RS485-USB
Absence de connexion/communi-
cation
entre le
convertisseur USB-RS485
et l'OJ DV
Commande introuvable
sur le réseau Modbus
01750_100.fcf
Variante Version
Solution
Vérifiez la tension sur les bornes L et N de l'OJ DV pour la version 230 V
ou L1, L2 et L3 pour la version 3×400 V.
Vérifiez la connexion USB.
Vérifiez que le port Com correct a été sélectionné dans l'onglet Setup
d'OJ-DV-PC-Tool.
Vérifiez qu'aucune autre connexion RS-485 n'est active.
Vérifiez que le connecteur RJ12 est branché correctement à la borne RJ12
du connecteur B de l'OJ DV.
Vérifiez que les fils dans les bornes à ressort A, B et GND sont fixés cor-
rectement.
À moins que le paramètre Modbus AutoDetectComm n'ait pas été désac-
tivé, l'OJ DV écoute en permanence à 38,4 kbaud, sans parité, un seul
bit d'arrêt, avec l'identifiant Modbus 54 tant que l'adresse de protocole
alternatif ne
peut pas se connecter à l'OJ DV.
Utilisez la fonction de recherche Search sous Modbus ID dans l'onglet de
paramétrage Setup
de l'outil pour PC.
Vérifiez que l'outil pour PC n'est pas déjà ouvert.
© 2024 OJ Electronics A/S
22
