3.7.4 Étalonnage ENG et test d'impédance
Avec « DataLink » ou « ENG dans Siège » sélectionnés en tant que
sources d'entrée, le bouton « Test d'impédance » et le bouton « Centrer
les traces » s'afficheront dans le menu de gauche de l'écran
d'étalonnage. En cliquant sur le bouton du test d'impédance, cela ouvrira
l'écran du test d'impédance (Figure 3.7-10). Le test d'impédance peut
également être effectué à partir des Paramètres par défaut du système >
ENG.
L'écran du test d'impédance permet à l'opérateur de sélectionner le
montage des électrodes souhaité à partir du menu de sélection déroulant.
L'image présentera des instructions concernant le placement des électrodes sur le patient.
En cliquant sur le bouton « Démarrer », chaque électrode sera cochée et l'impédance sera rapportée.
Si l'impédance mesurée est de 10 kOhm ou moins, l'électrode portera la mention « Bien », indiquée par la
couleur verte. Si l'impédance se situe entre 11 kOhm et 15 kOhm, l'électrode portera la mention « Moyen »,
indiquée par la couleur jaune. Si l'impédance se situe entre 16 kOhm et 20 kOhm, l'électrode portera la
mention « Mauvais », indiquée par la couleur rouge.
Il se peut parfois qu'il n'y ait pas de signaux ENG clairs. Cela sera marqué en tant que « Non connecté » et
indiqué par la couleur noire.
Si les électrodes montrent une bonne (vert) ou une moyenne (jaune) impédance, cliquez sur le bouton
« Accepter et fermer » pour quitter l'écran du test d'impédance et poursuivre. Si l'impédance est mauvaise,
l'opérateur peut répéter le test en cliquant sur le bouton « Tout recommencer » après une minute et si elle
continue à être mauvaise, il est alors recommandé de retirer le capteur de l'électrode, de nettoyer à nouveau
la peau, puis de replacer les électrodes. L'opérateur peut également cliquer sur le capteur spécifique pour
tester à nouveau l'impédance de ce capteur uniquement.

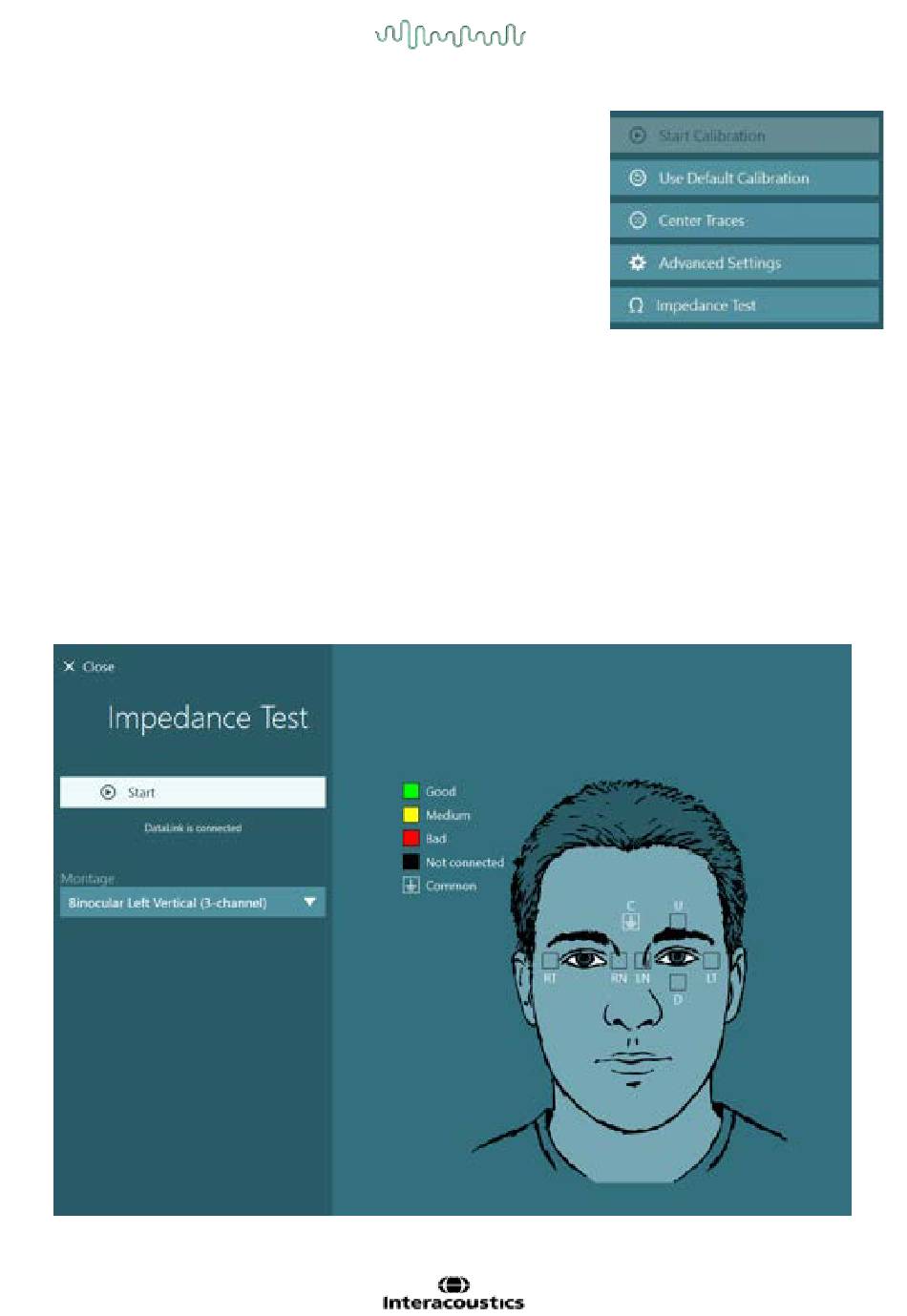

Figure 3.7-10 : Écran du test d'impédance.
D-0134102-B – 2024/11
VisualEyes™ - Instructions d'utilisation - FR
