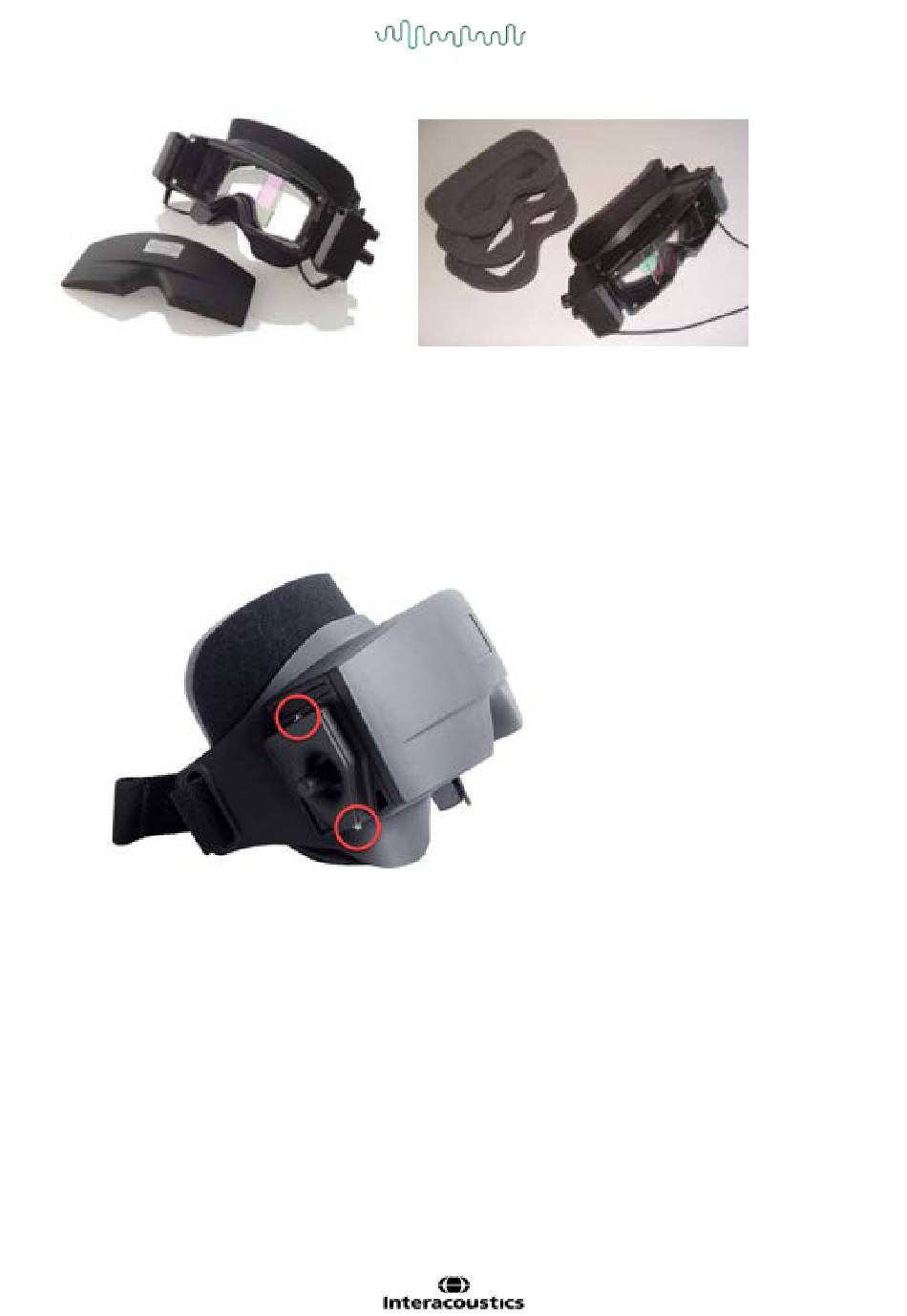

Figure 2.6-2 : Masque à montage latéral avec cache amovible (à gauche) et des coussinets en mousse remplaçables à usage unique (à
droite)
Les caméras sont fixées sur le côté du masque. Les caméras sont fixées à l'aide d'aimants, ainsi que de vis
de fixation sur la partie supérieure et inférieure du masque. Les vis de fixation peuvent être desserrées ou
resserrées à l'aide du tournevis hexagonal inclus.
Si le masque ne dispose que d'une caméra, celle-ci peut être déplacée d'un côté ou de l'autre du masque
afin d'enregistrer l'œil gauche ou droit. Vous pouvez insérer un cache dans l'emplacement de la caméra du
côté opposé pour bloquer la lumière dans les tests sans vision.
Figure 2.6-3 : Vis de fixation hexagonales sur la partie supérieure et inférieure du masque à montage latéral, utilisées pour la fixation
d'une caméra ou la fixation d'un cache (sur l'image)
Chaque caméra du masque à montage latéral contient trois molettes pour ajuster l'image :
1. La mollette supérieure déplace la caméra verticalement.
2. La mollette de gauche déplace la caméra horizontalement.
3. La mollette centrale ajuste la mise au point de l'image.
Pour un ajustement complémentaire de l'image, les miroirs du masque peuvent également être tournés dans
deux positions afin de contribuer à un ajustement relatif aux différentes distances interpupillaires.
