Nous vous félicitons d'avoir fait l'achat d'un produit LEGRAND !
ATTENTION
Il est nécessaire de lire intégralement le présent manuel avant d'effectuer quelque opéra-
tion que ce soit.
DAKER DK Plus doit être utilisé exclusivement dans un environnement résidentiel, commercial et
industriel.

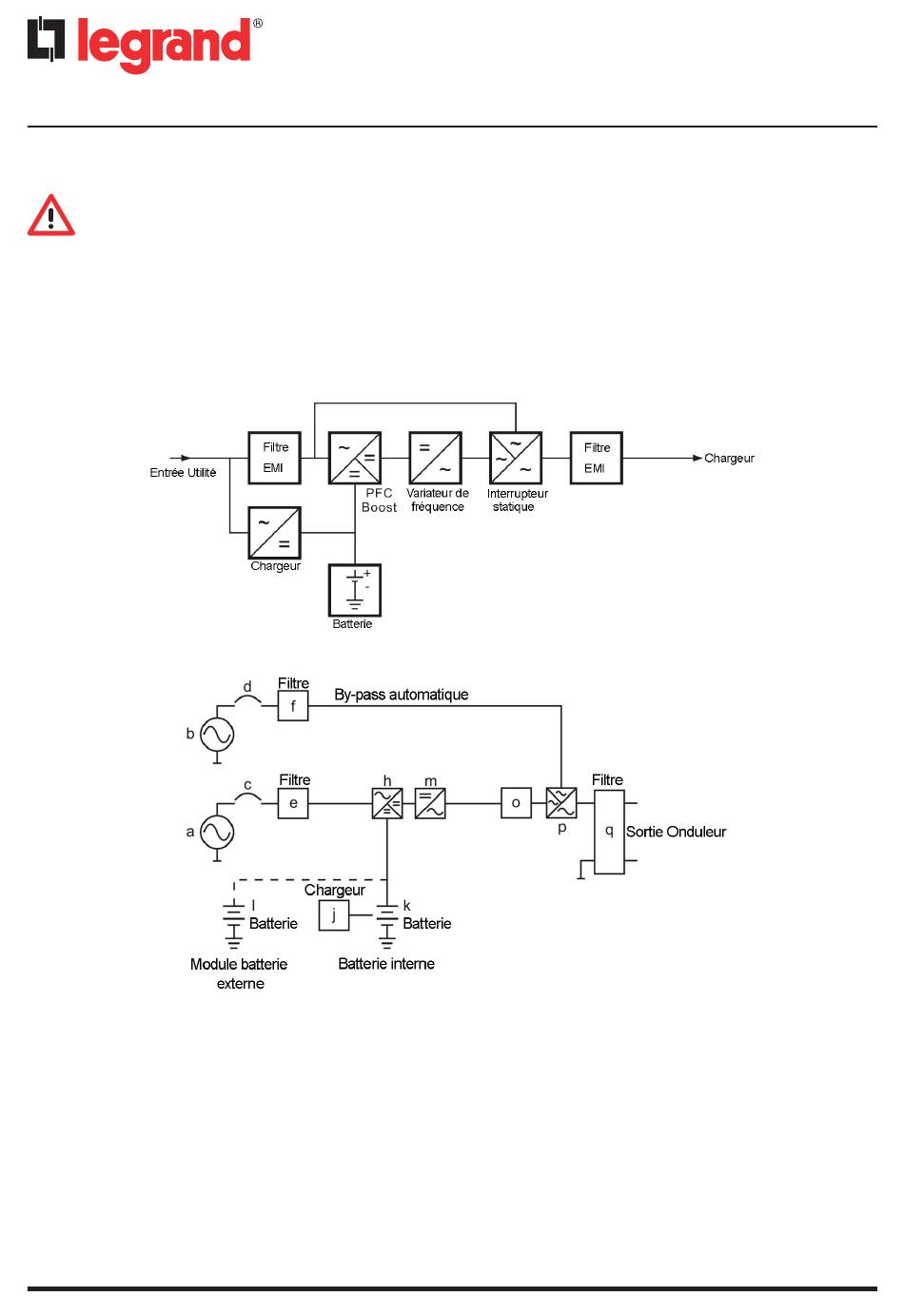

Les diagrammes qui suivent montrent les architectures de l'onduleur en cas d'entrée simple ou
double (entrée double disponible uniquement pour le modèle monophasé 10000 VA 3 101 77):
Les principaux modules sont constitués de :
• Un convertisseur de courant (CA à CC) avec circuit de commande PFC.
• Un variateur de haute fréquence (CA à CC).
• Un chargeur de batteries.
• Un banc de batteries.
• Un circuit de commande convertisseur push/pull (CA à CC).
• Une boucle de by-pass statique.
• Des filtres EMI en entrée et sortie.
4
1 Introduction
