Kabelabschnitt empfohlen für Eingangs- / Ausgangskabel
(PVC Kabel verlegt in Luft Betriebtemperatur 70°C)
Modell
3 101 73/75
3 101 74/76
3 101 77
3 101 78
ACHTUNG
Die Wahl des Typs und des Querschnitts der Anschlusskabel muss entsprechend den im Aufstellungs-
land der USV geltenden nationalen Normen erfolgen. Der Installateur ist hierfür verantwortlich.
2. Positionieren Sie die USV so, dass die Lüftungsschlitze nicht abgedeckt werden und halten Sie
einen Abstand von 20 cm zur USV-Rückwand ein.
3. Verbinden Sie die Ausgangskabel mit den Lasten und stellen Sie sicher, dass sich die LS-Schal-
ter der verschiedenen Lasten in der Position OFF befinden.
4. Verbinden Sie die USV-Eingangskabel mit einer Unterverteilung mit einer geeigneter Span-
nung und Strom.

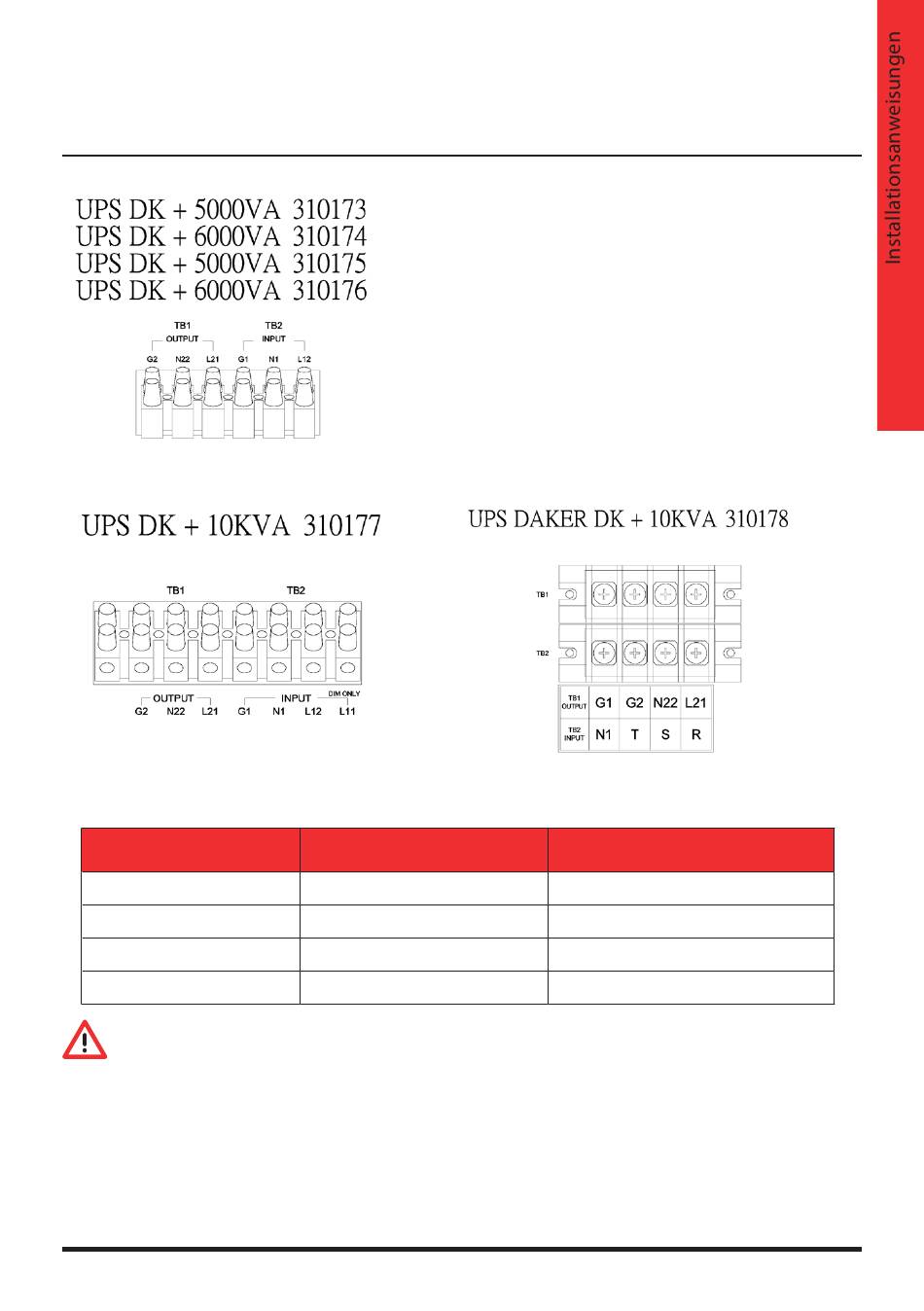

Klemmblock TB1 Ausgang
L21: Aschlussklemme Phase
N21: Anschlussklemme Neutralleiter
G2: Anschlussklemme Schutzleiter
Klemmblock TB2 Eingang:
L12: Anschlussklemme Gleichrichtereingang (Phase)
N1: Anschlussklemme Neutralleiter
G1: Anschlussklemme Schutzleiter
L11: Anschlussklemme Bypasseingang (Phase)/
Nur bei USV 310177 - Wenn es keine seperate
Bypassversorgung gibt, ist es nicht notwendig L11
anszuschließen.
T-S-R: Anschlussklemme dreiphasiger Anschluss
(T->L1/S->L2/R->L3) - nur bei 310178
Maximalstrom
27,5 A
33 A
56 A
54,3 A
DAKER DK Plus
5 kVA - 6 kVA - 10 kVA
Kabelschnitt
AWG #10 oder 6 mm
AWG #10 oder 6 mm
AWG #6 oder 16 mm
AWG #6 oder 16 mm
2
2
2
2
123
