Appuyer la plaque supérieure (1) comme indiqué et préinstaller les rondelles (21) et les
1
boulons hexagonaux (18) (Figure A). Posez ensuite la plaque supérieure comme indiqué sur
une surface plane ou une table avec le boulon hexagonal (21) vers le haut (figure B).
18
21
Quincaillerie : (4x) boulon hexagonal 5/16"-18 x 2-1/4", (4x) rondelle USS 5/16"
Placer l'attelage (2) sur les boulons (18) et installer les rondelles (21) et les écrous
2
hexagonaux (20) comme indiqué dans les trous avant et arrière.
Quincaillerie : (2) écrous hexagonaux Nyloc 5/16"-18,
(2) rondelles USS 5/16".
Fixer la plaque centrale (6) sur les boulons hexagonaux du milieu (18) avec les rondelles
3
(21) et les écrous hexagonaux (20). Orienter le rebord de la plaque centrale (6) à l'écart des
boutons (5) de la barre d'attelage. Serrez toute la quincaillerie à ce moment-là.
2
Quincaillerie : (2) écrous hexagonaux Nyloc 5/16"-18,
(2) rondelles USS 5/16"

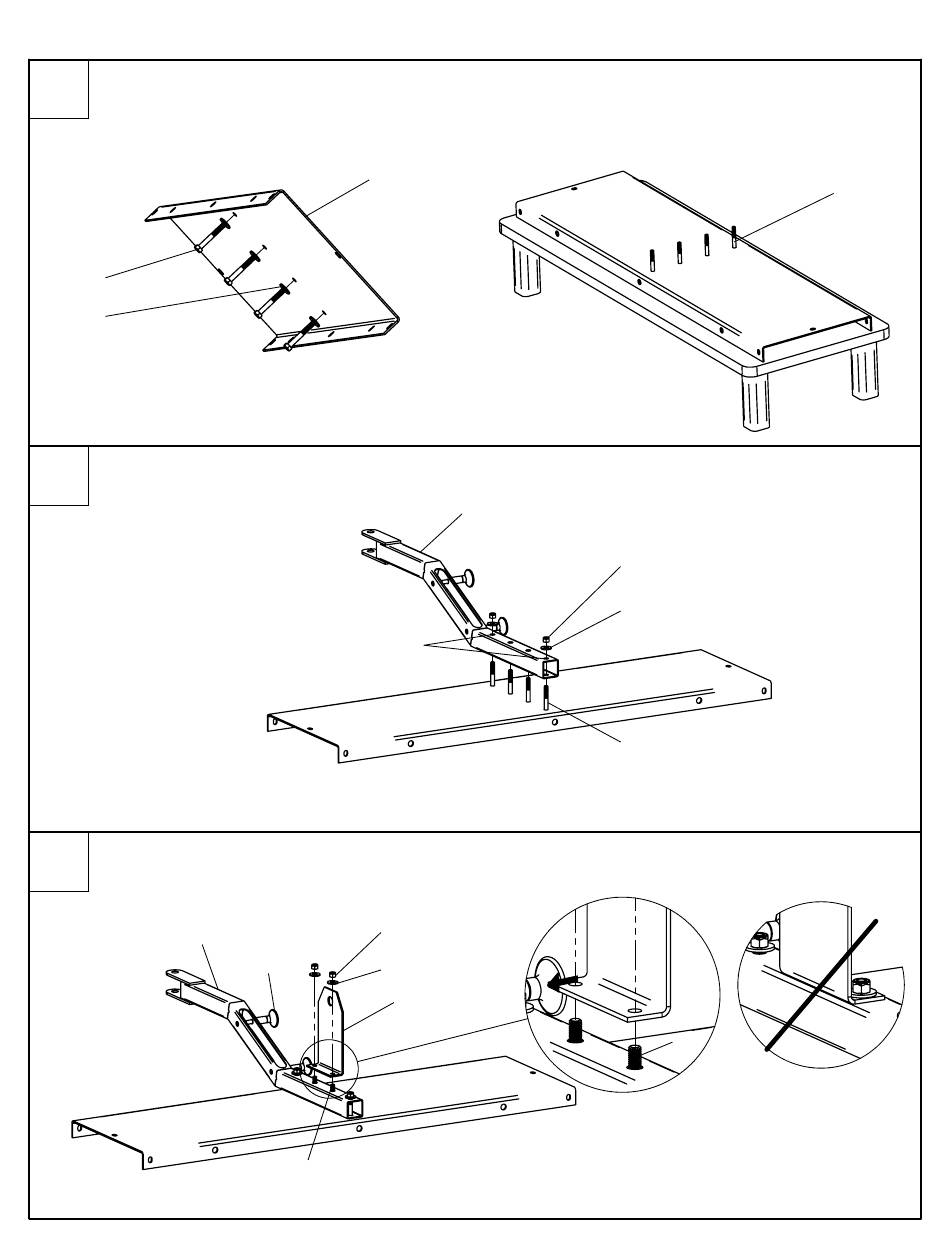

Instructions de montage
1
Figure A
Trou avant et arrière
20
21
5
6
18
Figure B
2
20
21
18
Outils suggérés : Clé de 1/2" et douille de 1/2"
Correct
Outils suggérés : Clé de 1/2" et douille de 1/2"
4
21
18
Faux X
