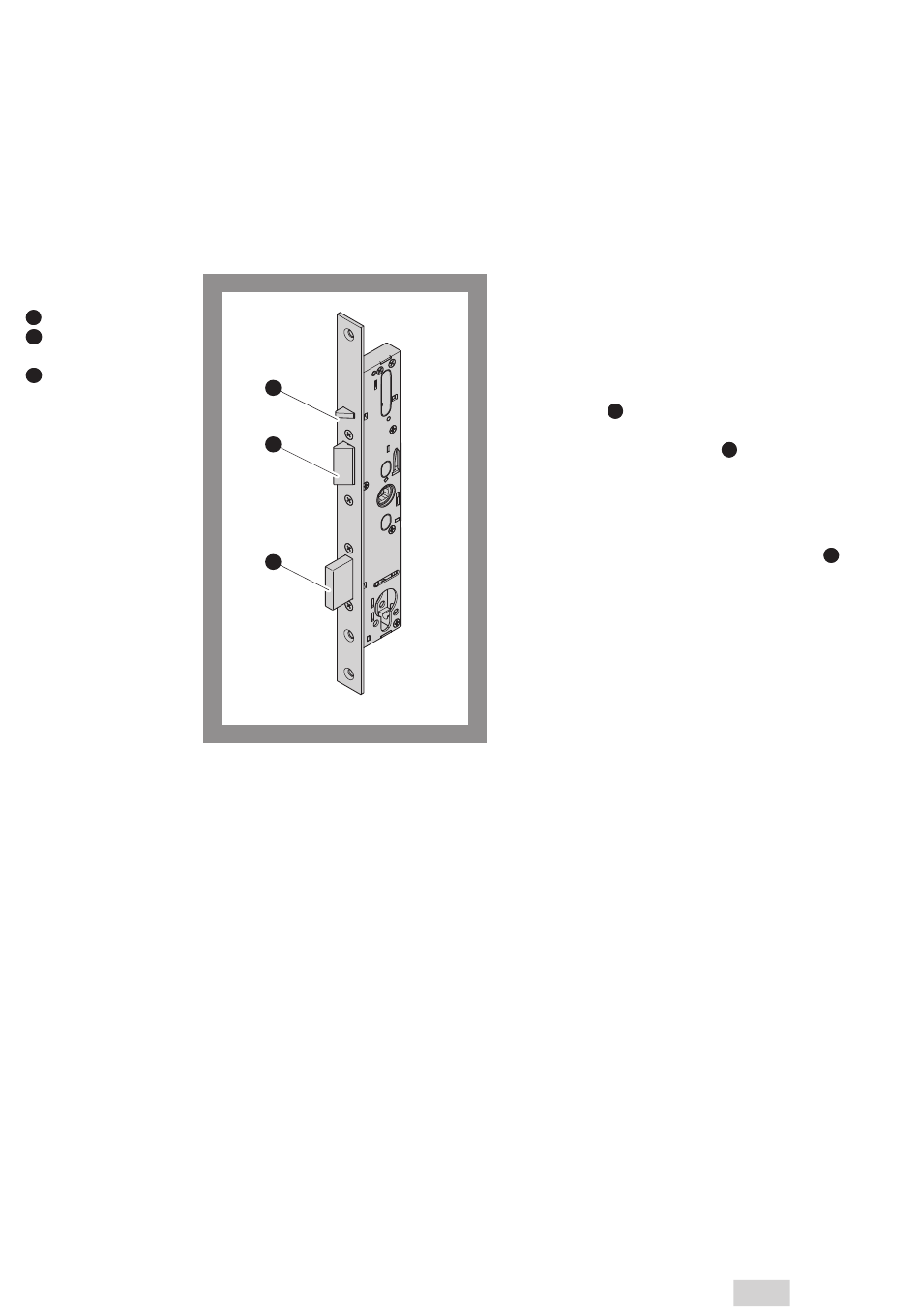

Fig. 5 :
1
Saliscendi
2
Scrocco
inclinabile
3
Chiavistello
Funzione antipanico
I chiavistelli sono ritratti
fino a 5 mm
Funzioni e azionamento
Funzioni e azionamento
Autobloccaggio
1
2
3
Sbloccaggio
Sbloccare dall'interno
La serratura può essere sbloccata in ogni momento dall'interno mediante la funzione antipanico.
Modalità giornaliera (funzione di cambio, antipanico B)
Con la modalità giornaliera accesa gli scrocchi inclinabili sono bloccati e i chiavistelli sono ritratti fino a
5 mm. La porta non è bloccata, ma solo fermata.
Funzione giornaliera (aggiunta FG)
Con la funzione giornaliera attiva gli scrocchi inclinabili sono inseriti morbidamente e funzionano analoga-
mente agli scrocchi a rullo. Gli scrocchi inclinabili non sono bloccati.
Attivazione con porta aperta, 1 x giro di chiave nella direzione di chiusura.
L'attivazione è facilitata se si aziona contemporaneamente la maniglia della porta antipanico.
La serratura si autoblocca meccanicamente e la porta, se
chiusa, si trova dunque sempre bloccata. La serratura si
blocca mediante un azionamento meccanico.
Principio di funzionamento durante il bloccaggio
Durante la chiusura della porta gli scrocchi inclinabili
estratti (Fig. 5 –
2
) sono spinti verso l'interno sulla contro-
piastra. Se gli scrocchi inclinabili sono premuti, anche il
saliscendi può essere premuto (–
completamente chiusa, gli scrocchi inclinabili entrano nella
contropiastra, nell'apposita apertura. Gli scrocchi sono di
nuovo nello stato avanzato e il saliscendi rimane premuto.
Durante l'uscita degli scrocchi inclinabili e la contempora-
nea compressione del saliscendi, il chiavistello (–
disimpegna ee esce per intervento di un meccanismo a
molla.
La chiusura è terminata.
1
). Quando la porta è
3
) si
