Duco Box Energy Comfort Manuel D'installation page 10

FRANÇAIS
04 Câblage
Le DucoBox Energy Comfort (Plus) peut communiquer avec les composants via une connexion sans fil (RF) ou filaire (Câblé)� Ces
deux types de communication peuvent être combinés dans un seul système�
La communication avec les composants non DUCO peut se faire par le biais du contact de commutation�

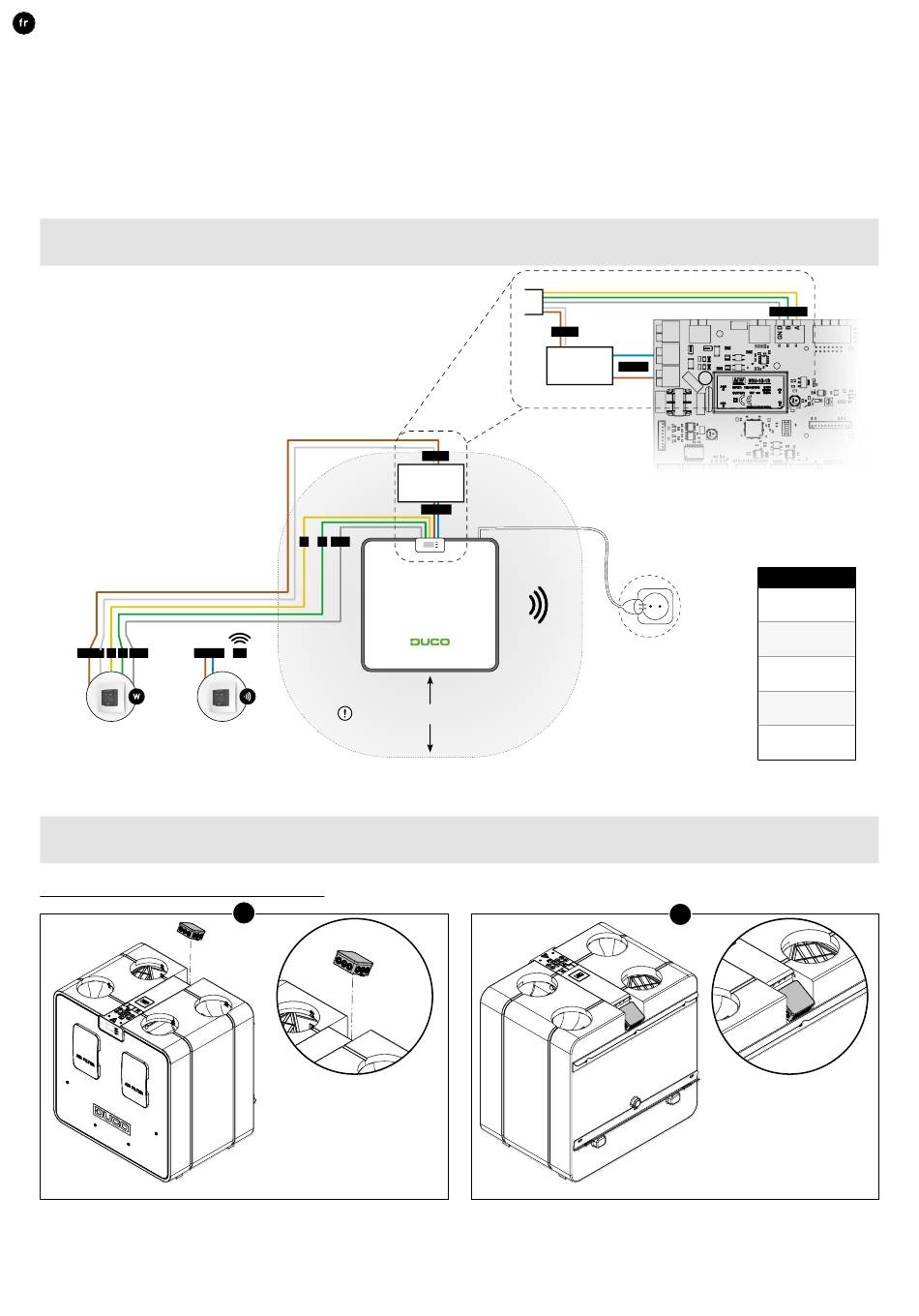

04.A Schéma de câblage
Min.
0,75 mm²
24 VDC A B GND
Commande à distance Commande à distance
Max. 50 composants, dont au maximum 25 RF
* La connexion d'un Transformateur à la connexion 230 VCA de la DucoBox ne peut se faire qu'avec une Transformateur testé et
approuvé par DUCO� Toute référence autre que celles proposées par DUCO annule la garantie de bon fonctionnement�
04.B Monter l'alimentation électrique externe
Pour les types D225 et D325
D225-D325 : Monter la boîte de jonction avec le
transformateur sur l'unité�
10
L2003211 Manuel d'installation DucoBox Energy Comfort (Plus) (Révision F | 03.04.2025)
A B GND
230 VAC RF
RF-zone sans obstacle (au moins 30 cm)
1
24 VDC
ALIMENTATION
ELECTRIQUE
Référence Duco*
24 VDC
ALIMENTATION
ELECTRIQUE
230 VAC
RF
D225-D325 : Boîte de jonction avec transformateur montée�
Duco Câblé
230 VAC
Coloris
230 VCA
brun + bleu
24 VCC
brun + blanc
jaune
2
A
B
vert
GND
gris
