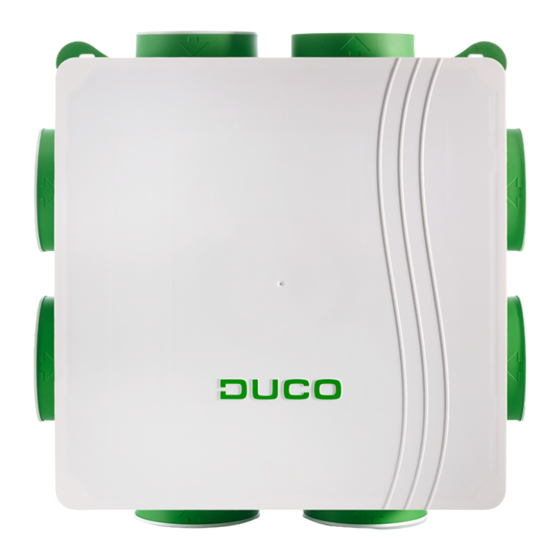

Duco Box Focus Manuel D'installation
Masquer les pouces
Voir aussi pour Box Focus:
- Mode d'emploi (20 pages) ,
- Données techniques (11 pages) ,
- Manuel d'installation (74 pages)
Manuels Connexes pour Duco Box Focus
Sommaire des Matières pour Duco Box Focus
- Page 1 FRANÇAIS DucoBox Focus FRANÇAIS Version du produit 17xxxx et plus Manuel d’installation Instructions étape duco.tv par étape L2000630 (Révision N | 19.10.2023) L2000630 Manuel d'installation DucoBox Focus (Révision N | 19.10.2023)
- Page 2 Traduction des instructions originales Informations sur la garantie, l’entretien, la fiche technique, etc� voir www�duco�eu�L’installation, le raccordement, l’entretien et les réparations doivent être effectués par un installateur agréé� Les éléments électroniques de ce produit peuvent être sous tension� Éviter tout contact avec l’eau�...
- Page 3 Félicitations pour votre DucoBox Focus, la box la plus intelligente de l’Europe ! La DucoBox Focus remplit deux fonctions dans un Système de Ventilation Naturelle à la Demande Duco : D’une part, il agit comme un ventilateur d’extraction qui évacue l’air pollué par des niveaux de CO ou d’humidité...
- Page 4 FRANÇAIS 02 Pose 02.A Positionnement 02.B Fixation ≥ 200 kg / m² conseils-installation-canalisation-DucoBox-Silent-Focus-(fr) 02.C Raccordement des 10 CONSEILS À NE PAS MANQUER conduits d’air Limiter la résistance� En cas de débouché Le bon fonctionnement de votre système de ventilation dépend entièrement du choix et de la réalisation qualitative des conduits! dans un collecteur, il y a lieu de prévoir un clapet antiretour�...
- Page 5 03.B Schéma de câblage La DucoBox Focus peut communiquer via une connexion sans fil (RF) ou câblée (Wired) avec les composants esclaves de Duco� Ces deux types de communication peuvent être combinés dans un seul système� La communication avec des composants non DUCO est possible via le contact de commutation�...
- Page 6 (= saut) par un autre composant au maximum, non alimenté par pile� d’obstacles) Reportez-vous à la fiche de données Communication RF (L8000017) sur www� Nombre maximal Jusqu’à 25 composants duco�eu pour un complément d’informations� de composants sans fil dans un système Câblé (communication par câbles) DUCO CÂBLÉE Alimentation Les composants câblés peuvent être mis en boucle (= recommandé)�...
- Page 7 FRANÇAIS 04.B Identifier les clapets de réglage Les clapets de réglage sont automatiquement identifiés par la DucoBox lorsque le « mode installateur » est activé (voir chapitre « Connexion des composants »)� 04.C Retirer / remplacer les clapets de réglage Démontage temporaire du clapet de Retrait temporaire du clapet de réglage réglage Appuyez brièvement sur le bouton du clapet...
- Page 8 (localement)� Les deux sont possibles via Ethernet ou wifi� Le Duco Connectivity Board permet également d'utiliser l'Appli Ethernet Duco Installation� Cette application aide - et soutient - les Wifi installateurs à contrôler et entretenir un système de ventilation de manière conviviale�...
- Page 9 FRANÇAIS 06 Installation électronique 06.A Mode installateur / utilisateur Pour ajouter, retirer ou remplacer des composants au (du) réseau, le système doit être mis en mode installateur (‘Installer mode’)� La LED de chaque composant indique le mode actif du composant (voir tableau au chapitre suivant)� Le mode d'installation («...
- Page 10 FRANÇAIS Pour ce fonctionnement zonal, il est important que les composants soient connectés à la zone adéquate� Les composants peuvent être connectés à la DucoBox Focus même (contrôle de toutes les zones) ou à un clapet de réglage (contrôle d’une seule zone)� Un composant sera toujours connecté...
- Page 11 Appuyez longuement sur « INST » et sur « ENTER » quand l’unité n’est pas en mode d'installation� Le réseau est conservé� • Utilisez l'Appli Duco Installation ou le Duco Network Tool pour lire les informations concernant les composants� L2000630 Manuel d'installation DucoBox Focus (Révision N | 19.10.2023)
- Page 12 Pour que le système fonctionne correctement, il doit être calibré� Cela garantit un fonctionnement aussi silencieux que possible et efficace au niveau énergétique� Pour plus d'informations sur la détermination des débits de ventilation, voir la fiche d'instructions Vérifier la référence du produit et les débits sur www�duco�eu� 07.A Procédure de calibrage de la DucoBox Focus La procédure de calibrage doit être exécutée par une journée sans vent (max�...
- Page 13 Handelsstraat 19 - 8630 VEURNE tel. 0032-58/330033 - fax.0032-58/330044 0.000 0.000 STEKKER_STOPCONTACT email: info @ duco.eu www.duco.eu This drawing is property of Vero Duco NV and can not be copied, neither shown to kg/m dm²/m mm³ third party/externally without written permission. 07.B Contrôle Iteration Rev.
- Page 14 été livrés� Veuillez remplir le formulaire d'enregistre- ment des plaintes, qui se trouve sur le site web de DUCO, en indiquant le numéro de série et en l'envoyant à service@duco�eu�...
- Page 15 FRANÇAIS 10 Législation La fiche produit, la déclaration de conformité CE et les étiquettes énergétiques peuvent être consultées et téléchargées sur www� duco�eu� L2000630 Manuel d'installation DucoBox Focus (Révision N | 19.10.2023)
- Page 16 FRANÇAIS Installé par : L2000630 Dernière modification du document le 19.10.2023 (révision N) L2000630 Manuel d'installation DucoBox Focus (Révision N | 19.10.2023)
