Duco Box Energy Comfort Manuel D'installation page 17

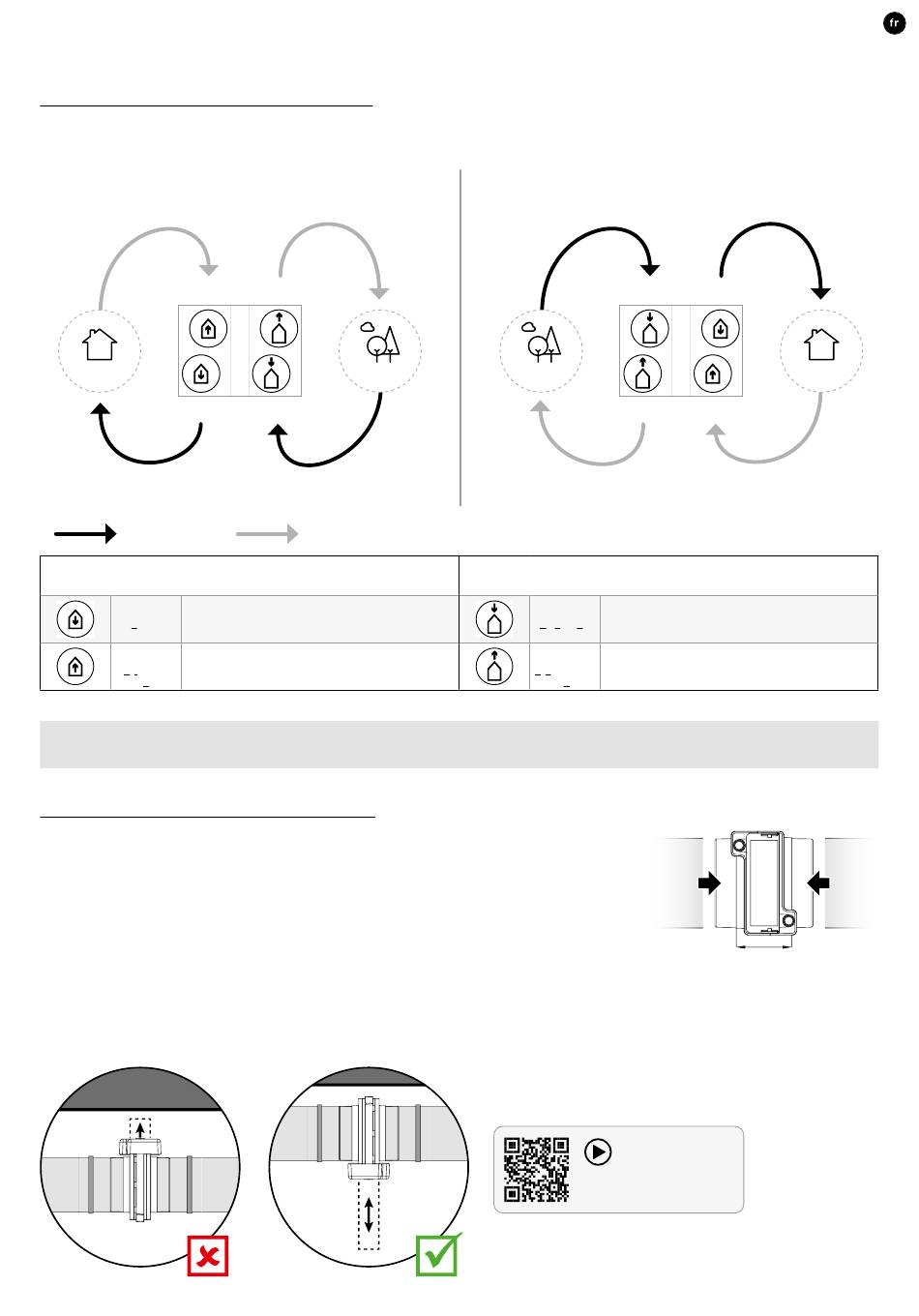

Raccordement des conduits d'air
Lors du raccordement des canaux, il est possible de choisir entre une configuration GAUCHE ou DROITE� Ce choix doit être
confirmé lors de la première mise en service de l'appareil (voir page 20)� Les raccords des conduits d'air sont également
signalés par des autocollants posés sur la DucoBox Energy Comfort (Plus)�
Configuration GAUCHE
ETA
HABITATION
SUP
Air frais
Conduits d'air vers L'HABITATION
SUP
Air circulant de l'appareil vers l'habitation
Supply
(insufflation)
ETA
Air circulant de l'habitation vers l'appareil
Extraction
d'Air
05.E Vannes multi-zones externes (en option)
Montage des vannes multi-zones
Les vannes multizones sont montées dans les conduites d'insufflation (SUP) avec un
maximum de 4 vannes� Attention : l'installation de plus de 2 clapets multizone n'est
possible qu'à partir de la version 23010.2.4.0 du logiciel. La pièce est équipée de 2 brides
de raccordement ^ 160 (M)�
Lors du fractionnement des conduits SUP, prévoir une pièce en T ou en Y avec un rayon de
45° pour minimiser la résistance�
Prévoir un espace de 78 mm entre deux conduits et faire glisser les conduits sur le caisson
du clapet multizone�
Le caisson est symétrique et peut être monté dans n'importe quelle direction� Positionnez
le caisson de sorte que le clapet multizone puisse être facilement montée et actionnée�
EHA
EXTÉRIEUR
ODA
Air vicié
Configuration DROITE
ODA
EXTÉRIEUR
EHA
Conduits d'air vers L'EXTÉRIEUR
ODA
Air circulant de l'extérieur vers l'appareil
Outdoor Air
(prise d'air)
EHA
Air circulant de l'appareil vers l'extérieur
Exhaust (rejet
d')Air
Prévoyez un support des deux côtés du clapet� Collez le
conduit sur le caisson avec du ruban adhésif en aluminium�
Instructions vidéo
www.duco.tv
L2003211 Manuel d'installation DucoBox Energy Comfort (Plus) (Révision F | 03.04.2025)
FRANÇAIS
SUP
HABITATION
ETA
78 mm
17
