Duco Box Energy Comfort Manuel D'installation page 11

Pour les types D400 et les variantes Plus

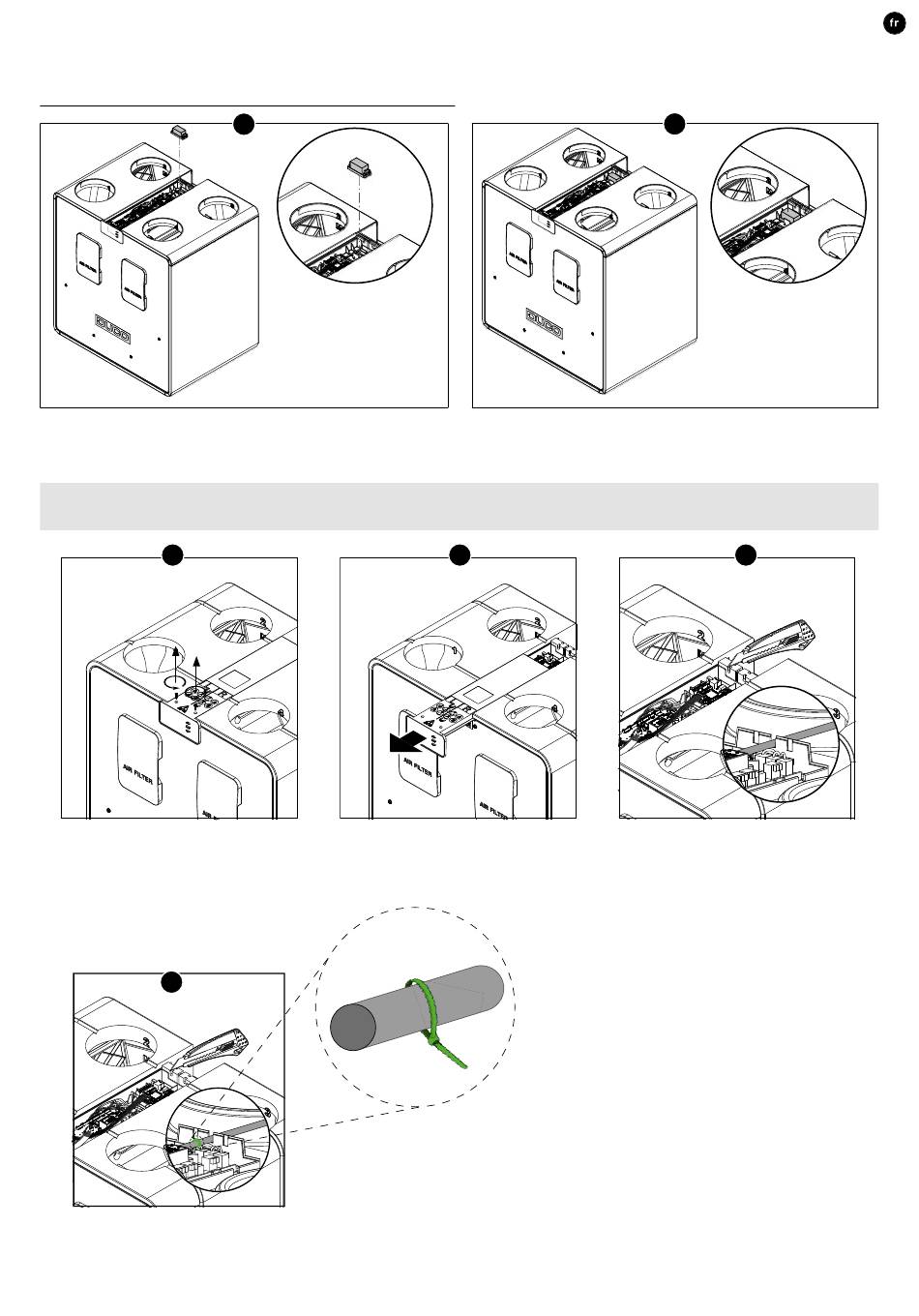

Variantes D400 et Plus : Retirer le transformateur de la boîte
de jonction et le placer directement à l'emplacement prévu
sur le circuit imprimé�
04.C Brancher les câbles au circuit imprimé
1
Dévissez les vis�
4
Prévoir une décharge de traction (par exemple à l'aide d'un collier Colson) pour lex connexions 230 V (par exemple lors de la
connexion d'un Transformateur à un circuit imprimé D325)�
1
Glissez le couvercle vers l'avant�
Variantes D400 et Plus : Transformateur monté�
2
boîtier pour raccorder les câbles selon le
Status Status Date
22-Nov-17
L2003211 Manuel d'installation DucoBox Energy Comfort (Plus) (Révision F | 03.04.2025)
2
3
Retirez une ou plusieurs des petites
découpes prévues à cet effet sur le
schéma de câblage ci-dessus�
FRANÇAIS
11
