FRANÇAIS
07 Installation électrique
07.A Identifier les composants

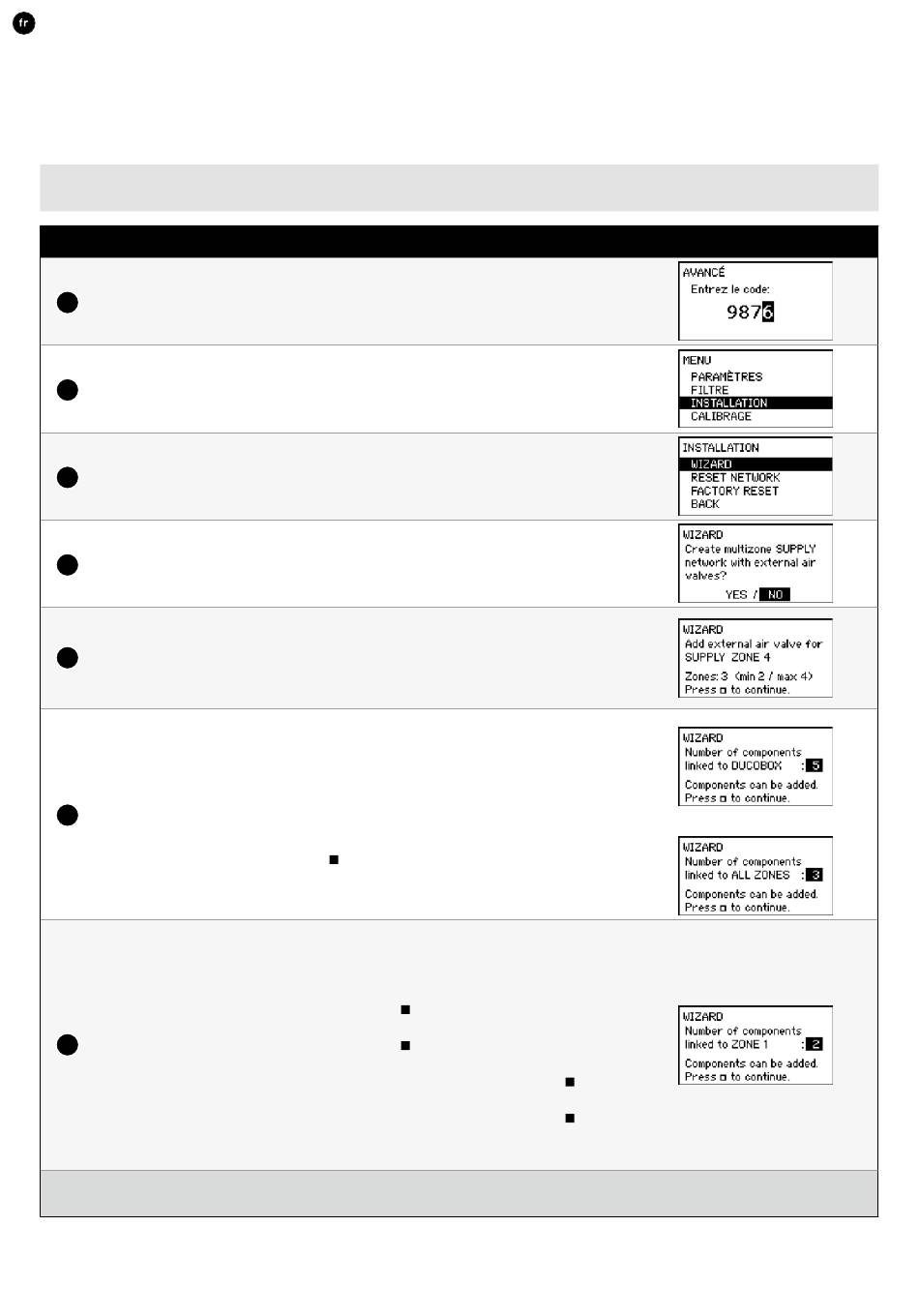

Identifier des composants de contrôle à la DucoBox Energy Comfort (Plus)
Activez le mode avancé :
• Faites défiler les options vers le bas jusqu'à AVANCÉ puis appuyez sur entrée�
1
• Saisissez le code d'installation 9876 et appuyez sur la touche entrée�
Rendez-vous dans le menu INSTALLATION�
2
Démarrez l'assistant (WIZARD)�
3
La pulsion d'air a-t-elle été divisée en zones par des clapets iAV ?
1� Si vous avez choisi OUI -> passez à l'étape 5
4
2� Si vous avez choisi NON -> passez à l'étape 6
Identifiez les clapets multizones en appuyant brièvement sur le bouton 'INST' des
clapets de zone respectives�
5 IMPORTANT : N'oubliez pas l'ordre d'identification� Cela détermine l'ordre des
zones ! Le premier clapet identifié est la zone 1, le suivant est la zone 2 ... avec un
maximum de 4 zones�
Identifiez les éléments de commande souhaités pour le système� A savoir :
a) DucoBox Energy Comfort (Plus) sans contrôle de zone : tous les composants
b) DucoBox Energy Comfort (Plus) avec système zonale : uniquement les
éléments des pièces humides (salle de bain, toilette, cuisine, buanderie,...)�
Appuyez brièvement sur n'importe quelle touche de tous les composants à
6
identifier*� La LED du composant se met à clignoter en vert lorsque ce dernier
est correctement enregistré� Le menu affiche le nombre d'éléments identifiés�
Confirmez en appuyant sur entrée ( ) une fois que tous les éléments sont
identifiés�
* Consultez le manuel de l'élément de commande pour plus de précisions�
Seulement avec le système multi-zones :
Par exemple, chaque zone peut être (une partie de) la zone jour (salon, bureau, ...)
ou (une partie de) la zone nuit (chambres)�
a) Identifiez les éléments de commande souhaités pour la zone 1�
Confirmez ensuite en appuyant sur entrée ( )�
b) Identifiez les éléments de commande souhaités pour la zone 2�
7
Confirmez ensuite en appuyant sur entrée ( )�
c) Uniquement si 3 zones ont été définies : identifier les composants de contrôle
souhaités dans la zone 3� Confirmez ensuite en appuyant sur entrée ( )�
d) Uniquement si 4 zones ont été définies : identifier les composants de contrôle
souhaités dans la zone 4� Confirmez ensuite en appuyant sur entrée ( )�
* Attention : l'installation de plus de 2 clapets multizone n'est possible qu'à partir de la version
23010�2�4�0 du logiciel�
Tous les composants sont désormais identifiés� Si, par la suite, d'autres composants de commande doivent être identifiés, il es
possible de relancer l'assistant� Tous les composants déjà identifiés seront conservés dans le réseau�
22
L2003211 Manuel d'installation DucoBox Energy Comfort (Plus) (Révision F | 03.04.2025)
Sans contrôle zonale :
Avec contrôle zonale :
