3
1
2
26
25
24
23
22
31
30
29
28
44
43
42
41
40
39
38
6
4
5
21
17
33
32
27
34
7
8
9
10
11
12
13
14
15
16
18
19
20
35
36
Fixation du tableau de référence rapide
Le tableau de référence rapide et les vis de fixation sont
37
inclus parmi les accessoires standard.
Fixez le tableau de référence rapide sur la face arrière de
la machine à l'aide des deux vis.
À l'aide d'un tournevis, resserrez fermement les vis.
3

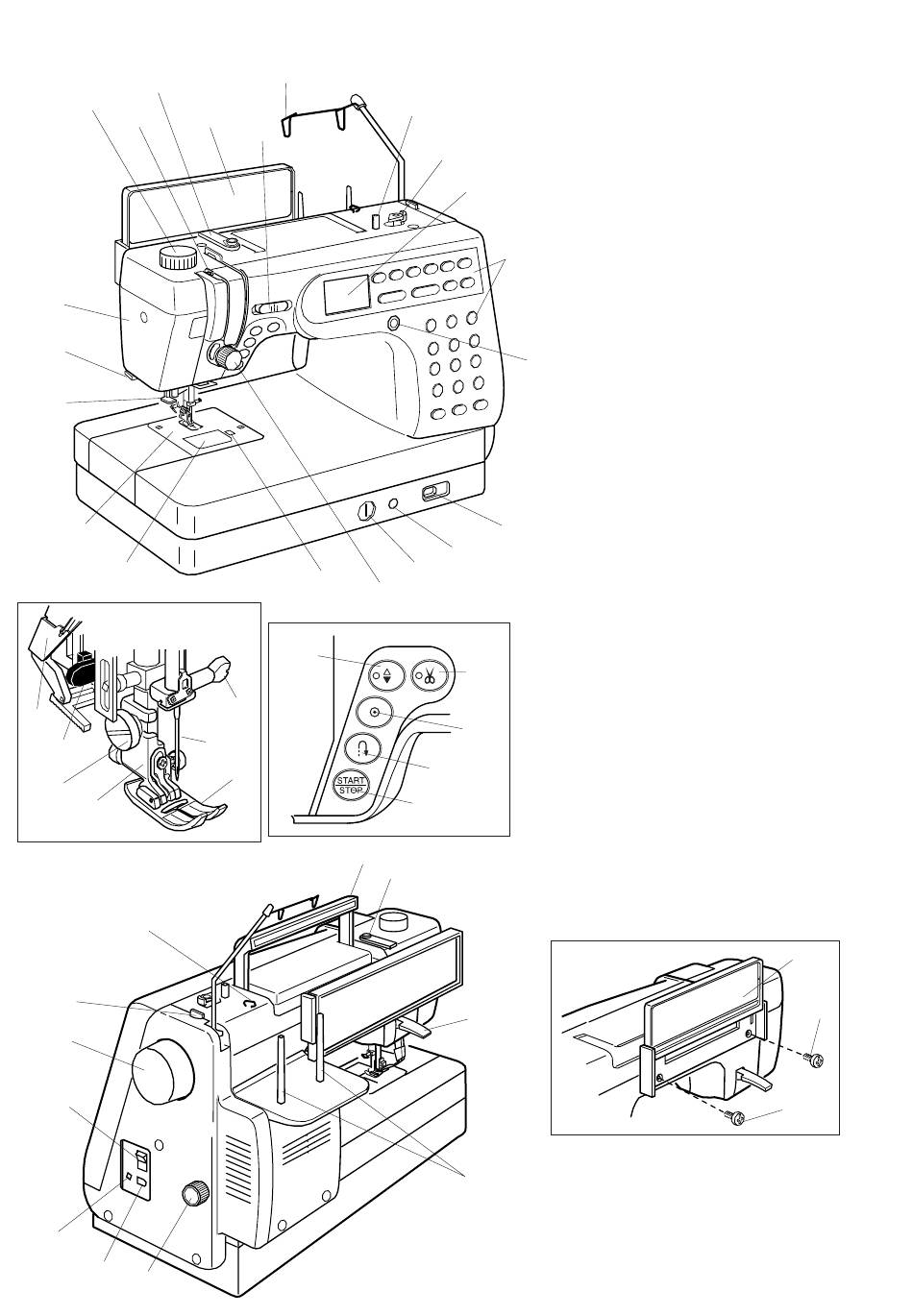

DÉNOMINATION DES COMPOSANTS
1. Sélecteur de pression du pied-de-biche
2. Levier releveur de fil
3. Guide-fil
4. Tableau de référence rapide
5. Curseur de réglage de la vitesse
6. Guide-fil escamotable
7. Tige d'enroulement de canette
8. Butée d'enroulement de canette
9. Écran à cristaux liquides
10. Touches de fonction
11. Cadran de réglage du contraste de l'écran à
cristaux liquides
12. Curseur d'escamotage de la griffe d'entraînement
13. Emboîture de genouillère
14. Vis de réglage d'équilibre de densité des points
15. Cadran de réglage de tension
16. Touche Coupe-fil
17. Touche de position d'aiguille Haute/Basse
18. Touche d'auto verrouillage
19. Touche de point arrière
20. Touche de marche/arrêt (Start/stop)
21. Touche d'ouverture du couvercle de crochet
22. Couvercle de crochet
23. Plaque à aiguille
24. Enfile-aiguille
25. Coupe-fil
26. Plaque frontale
27. Pied de point zigzag A
28. Support de pied-de-biche
29. Vis de fixation
30. Levier de boutonnière
31. Mécanisme d'entraînement supérieur
32. Aiguille
33. Vis du pince-aiguille
34. Poignée de transport
35. Disque de tension de bobinage de canette
36. Levier du pied-de-biche
37. Tiges porte-bobine
38. Cadran de réglage du double entraînement
39. Fiches de la machine
40. Fiche de la pédale
41. Interrupteur d'alimentation
42. Volant
43. Coupe-fil
44. Guide-fil 1
q
Vis de fixation
w
Tableau de référence rapide
w
q
q
