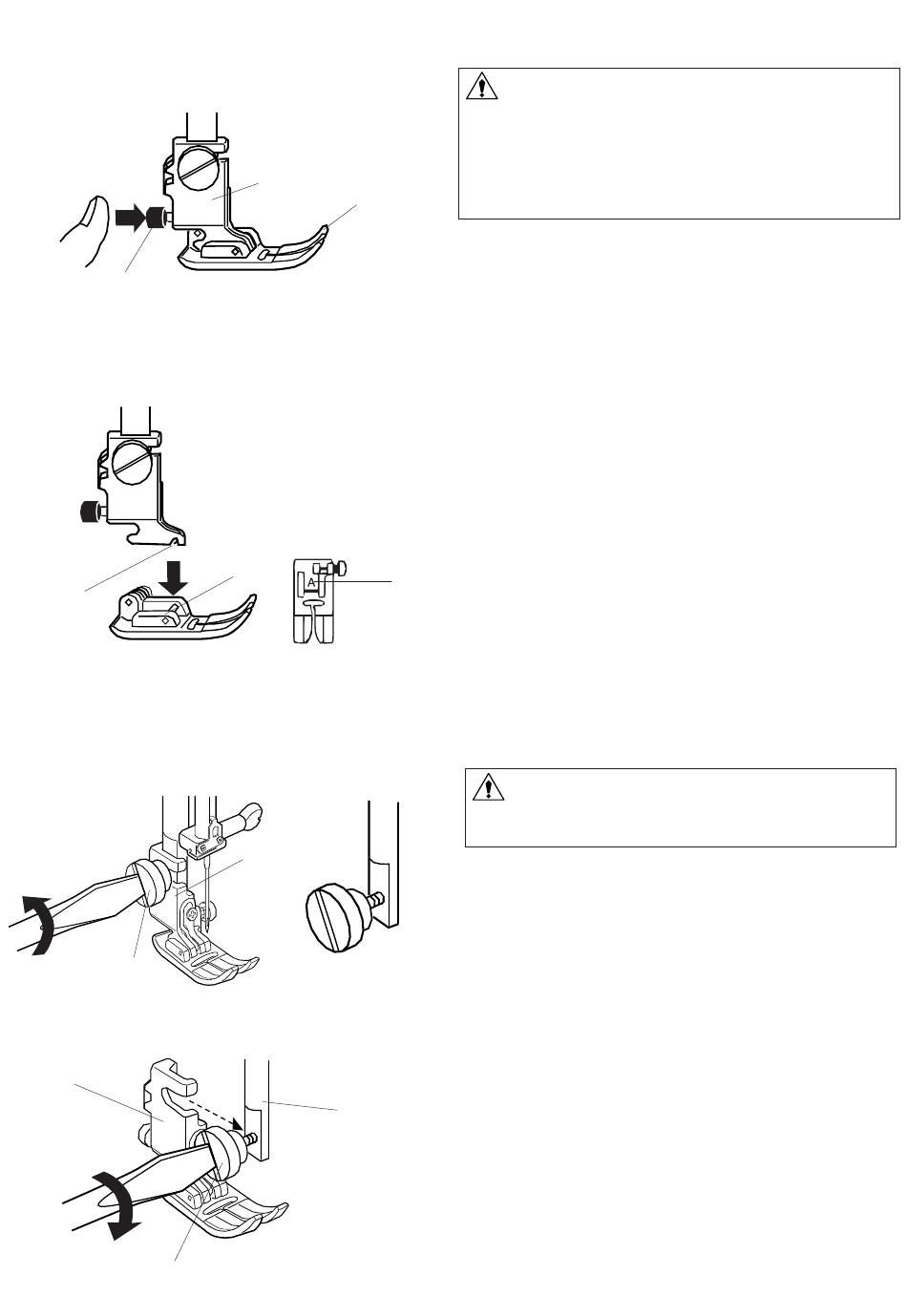

Changement de pied-de-biche
ATTENTION:
Mettez l'interrupteur d'alimentation en position d'arrêt avant de
changer le pied.
Utilisez toujours le pied approprié pour le motif sélectionné.
L'utilisation d'un pied incorrect peut causer une rupture de
l'aiguille.
Déboîtement :
Soulevez l'aiguille et le pied-de-biche.
Appuyez sur le bouton rouge situé à l'arrière du support de pied-
de-biche pour que le pied se détache.
1
Bouton rouge
2
Support de pied-de-biche
3
Pied-de-biche
Enclenchement :
Placez le pied-de-biche de façon à ce que la charnière du pied se
trouve juste sous l'échancrure du support.
Abaissez le support de pied pour verrouiller le pied en position.
Chaque pied est identifié par une lettre.
4
Échancrure
5
Charnière
6
Lettre d'identification
Dépose et pose du support de pied-de-biche
AVERTISSEMENT:
Mettez l'interrupteur d'alimentation en position d'arrêt avant de
retirer ou d'installer le support de pied-de-biche.
Dépose:
Relevez la barre d'appui et tournez la vis de fixation dans le sens
inverse des aiguilles d'une montre pour retirer le support de pied-
de-biche.
1
Vis de fixation
2
Support de pied-de-biche
Pose:
Desserrez la vis de fixation et fixez le pied-de-biche à la barre
d'appui.
Serrez la vis de fixation en la tournant dans le sens des aiguilles
d'une montre.
3
Barre d'appui
1 2
