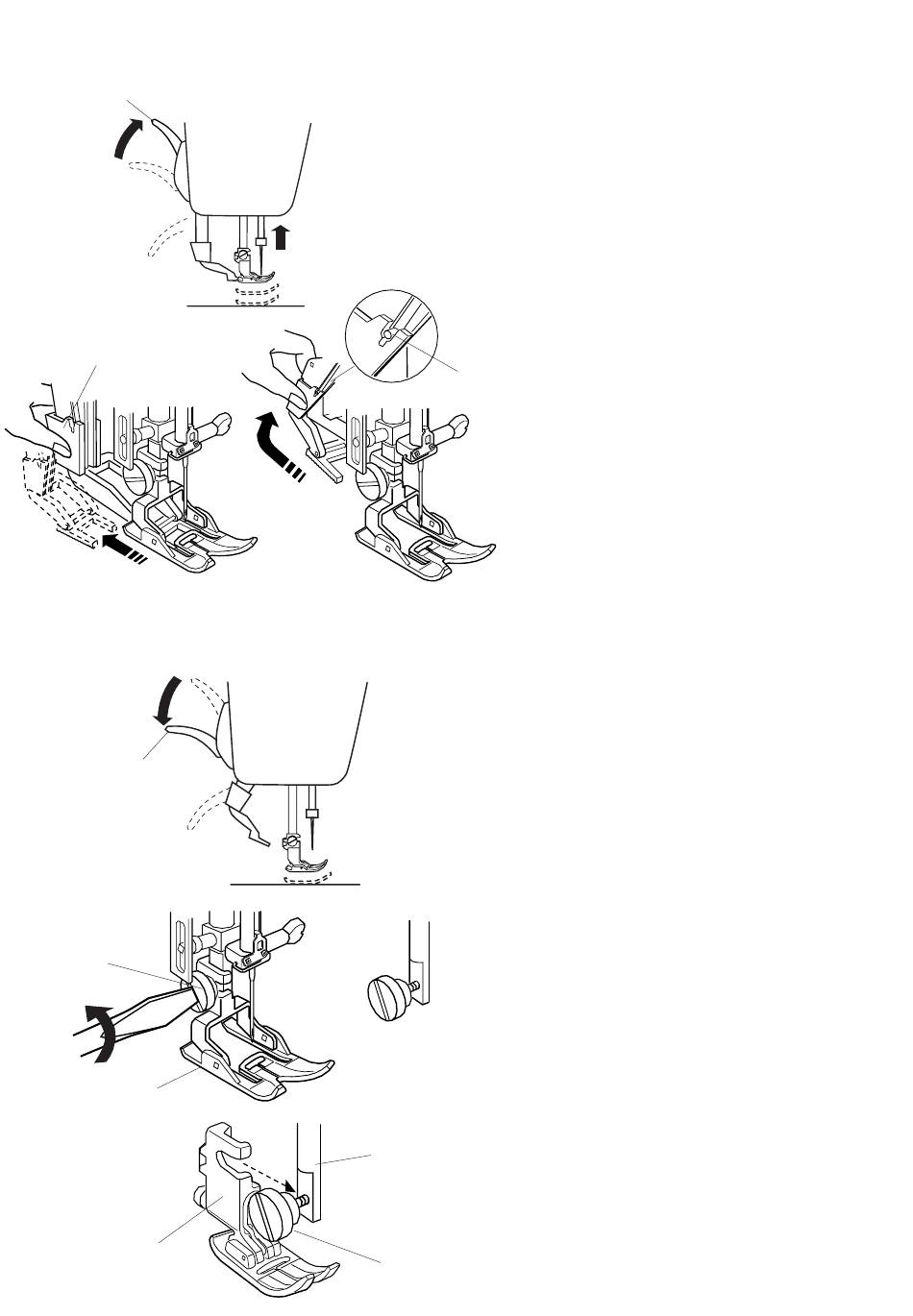

Déboîtement du mécanisme de double
entraînement
z Remontez l'aiguille et le levier du pied-de-biche en
position Extra lift.
1
x Abaissez le mécanisme de double entraînement et tirez-le
vers l'arrière pour le déboîter. Soulevez le mécanisme
jusqu'á ce que la tente attrape la goupille.
3
2
3
Dépose du pied double entraînement
z Placez le levier du pied-de-biche en position normale.
x Desserrez la vis de fixation et retirez le pied double
entraînement.
4
5
c Fixez le support de pied-de-biche à la barre d'appui et
resserrez la vis de fixation à fond.
6
7
7
4
1 4
Levier du pied-de-biche
Mécanisme de double entraînement
Goupille
Vis de fixation
Pied double entraînement
Support de pied-de-biche
Barre d'appui
