Mise en service
14.1
ASSA ABLOY SW300 pré-tension du ressort
La pré-tension du ressort est réglée en usine sur EN4. Le couple de fermeture (force du ressort en mode hors
tension) se règle à l aide d un écrou hexagonal placé à l extrémité du ressort. Pour augmenter le couple, tournez
l écrou vers la droite. Un tour équivaut à une variation de couple d environ 7 à 9 Nm pour PUSH et 4 à 6 Nm
pour PULL (env. 7 tours de la valeur mini à la valeur maxi).
*

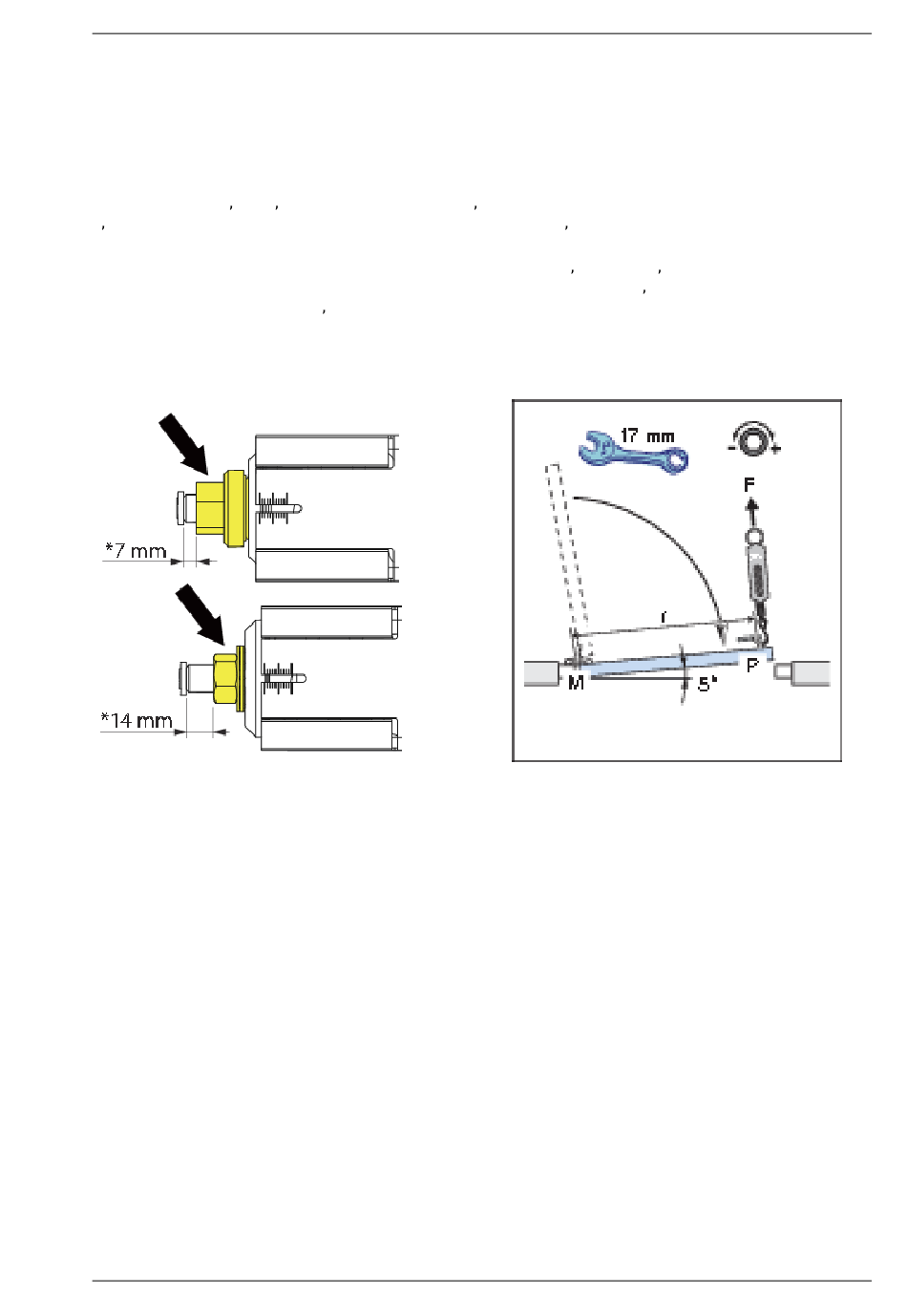

Inversé uniquement : Pour une installation inversée (fonction d ouverture d urgence), la précontrainte
maximale du ressort est de 7 mm ou 14 mm mesurée entre la rondelle et l écrou hexagonal et doit être
réglée de sorte que la porte s ouvre et se ferme en douceur. La force de fermeture doit être mesurée au
point (P) et réglée avec le CLTQ à 50 % maximum pour éviter la surchauffe du moteur.
Remarque: Veuillez prêter attention aux différents écrous hexagonaux pour la mesure 7 mm ou 14 mm.
