Comment fonctionnent ASSA ABLOY SW300 et ASSA ABLOY
SW150
Les opérateurs de porte battante ASSA ABLOY SW300 et ASSA ABLOY SW150 utilisent un moteur
CC connecté à l'arbre de sortie par une association d'un engrenage à vis sans fin et d'engrenages
droits. Le système de bras poussant ou tirant (push ou pull) qui est relié à l'arbre de sortie ouvre la
porte dans une application montée en applique.
Il existe deux versions de l'opérateur :
• ASSA ABLOY SW300 pour les installations coupe-feu qui disposent d'un ressort mécanique ré-
glable.
• ASSA ABLOY SW150 sans le ressort mécanique, qu'il est possible d'utiliser pour les installations
hors portes coupe-feu. Aucune unité d'extension n'est installée dans cette version.
Dans ASSA ABLOY SW300, il existe un mécanisme de ressort ajustable, constitué d'un ressort de
compression hélicoïdal associé à un système de liaison incluant un rouleau de pression qui agit
sur une courbe de came reliée à l'arbre de sortie. Pendant l'ouverture de la porte, le ressort de co-
mpression est tendu par la rotation de l'arbre de sortie. Pendant le cycle de fermeture, la force de
ressort accumulée est transmise à l'arbre de sortie au moyen de la courbe de came et le rouleau
de pression. La force de ressort transmise agit dans la direction de fermeture.
La force du ressort peut être ajustée de sorte qu'il y ait une force adéquate pour fermer la porte
quand elle est actionnée manuellement ou en cas de panne de courant.
Il est possible d'accroître la force de fermeture en utilisant le moteur associé au ressort et, par co-
nséquent, d'accroître la force de fermeture de la porte (fermeture électrique).

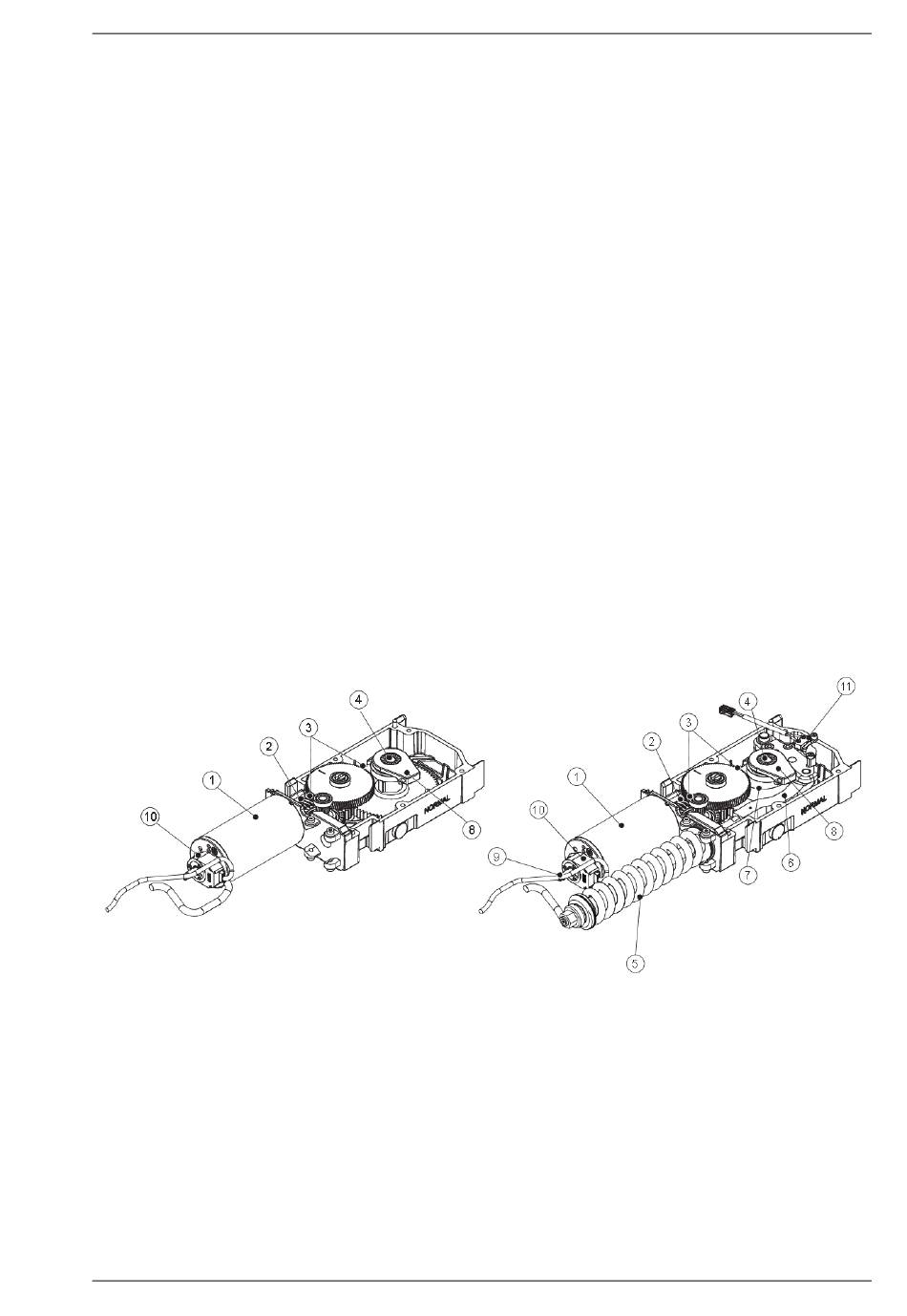

Le mécanisme se compose de :
ASSA ABLOY SW150
1
Moteur
2
Engrenage à vis sans fin
3
Deux engrenages droits
4
Arbre de sortie
5
Ressort de compression hélicoïdal (uniquement la version classée au feu)
6
Mécanisme de ressort qui transfère la force du ressort vers l'arbre de sortie (uniquement la version classée au feu)
7
Came pour optimiser le couple sur l'arbre de sortie (uniquement la version classée au feu)
8
Butée de porte mécanique sur l'arbre de sortie (ajustable)
9
Arbre pour un coordinateur mécanique (uniquement la version classée au feu)
10
Encodeur
11
Micro commutateur
