17.4
Classification (niveau 3)
a Débrancher les batteries, le cas échéant.
b Couper le courant.
c Appuyer et maintenir enfoncé le bouton BOUTON D'APPRENTISSAGE (LRN).
d Brancher le courant.

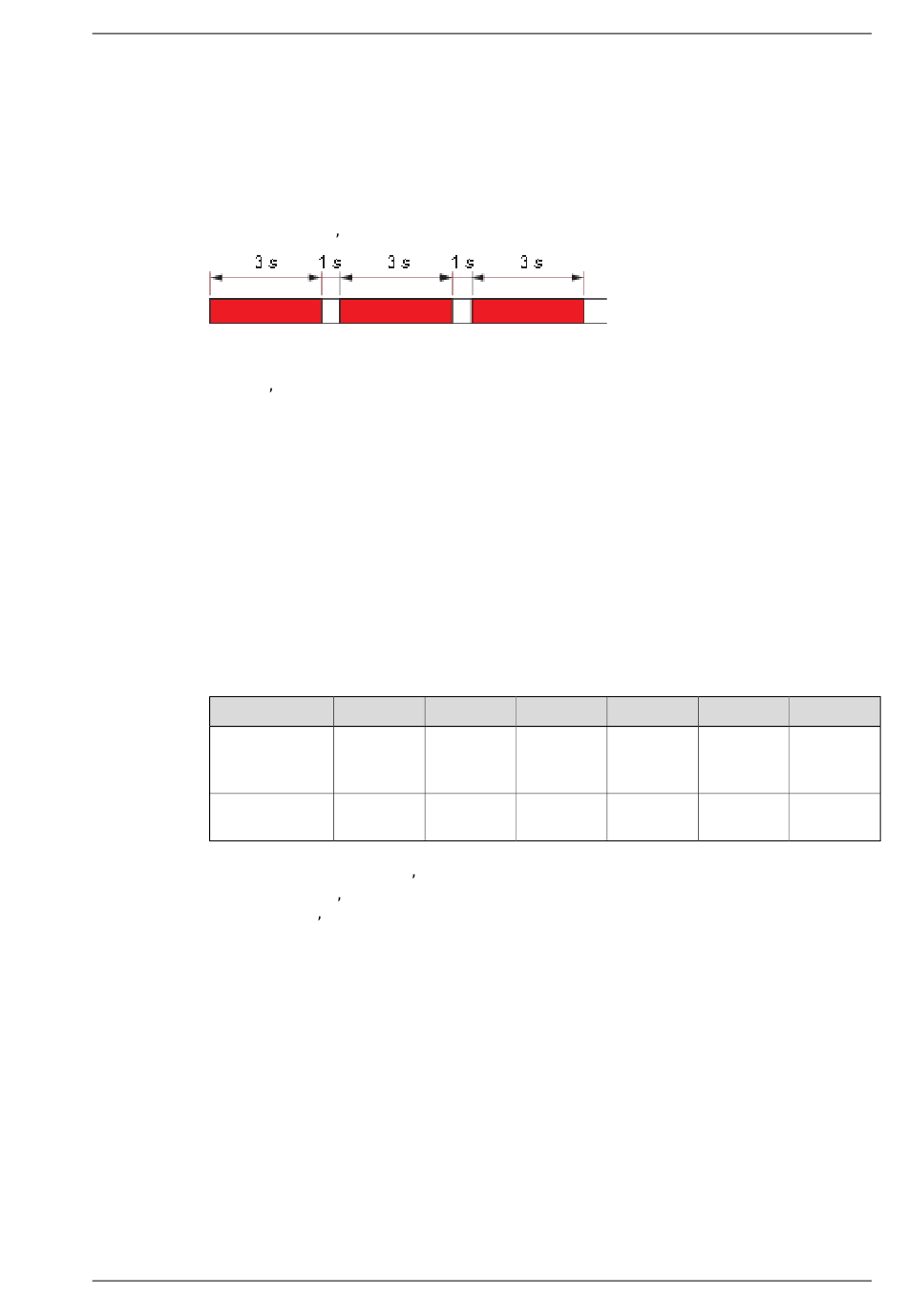

e Regarder le LED D ERREUR.
f
Relâcher le BOUTON D'APPRENTISSAGE après 3 clignotements (la LED s'éteint).
g Identifier la classification actuelle
Le LED D ERREUR émet un nombre de brefs clignotements qui correspond au numéro de classi-
fication.
Après une courte pause, le voyant LED répétera le numéro de classification, et ainsi de suite.
h Modification de la classification
Si vous appuyez une fois sur le bouton BOUTON D'APPRENTISSAGE, le numéro de classification
augmente. Lorsque vous atteignez le numéro de classification le plus élevé, la numérotation
recommence à un.
• Appuyer sur le bouton jusqu'à atteindre la classification désirée.
• Couper le courant
Lors de la prochaine connexion au secteur, l'opérateur utilisera la nouvelle classification.
i
Tableau de classification
Voir le « Guide à l'attention des installateurs de portes battantes automatiques pour piétons »,
document d'évaluation des risques du produit n° PRA-0006, pour calculer la vitesse.
Classification
Pleine puissa-
nce**/
Faible énergie***
PIMP en mode
manuel
* Valeur par défaut
** Pleine puissance, vitesse d ouverture 2,5 – 12 s, vitesse de fermeture 4 – 12 s.
*** Faible énergie, l opérateur suivra automatiquement la limite de vitesse dans EN 16005. Vitesse
de fermeture/d ouverture : Limite automatique 1.69 J.
La classification 3-6 est valable pour les versions logicielles 2.2.6 ou supérieures.
1007913-fr-FR-28.0
1*
2
Pleine puis-
Faible éner-
sance
gie
Fermeture
Fermeture
Edition 2024-04-22
3
4
Pleine puis-
Faible éner-
sance
gie
Réouver-
Réouver-
ture
ture
17 Paramètres avancés
5
6
Pleine puis-
Faible éner-
sance
gie
Arrêt
Arrêt
107
