Entretien du module produit
Cette partie décrit la procédure de démontage et de
remplacement des composants suivants montés sur
l'ensemble de dosage produit :
•
Débitmètre (20) (F
•
Régulateur (14) (F
Les numéros entre parenthèses dans le texte
correspondent aux numéros de repère des vues
éclatées et listes de pièces.
Préparation du système pour
l'entretien
Relâcher la pression du système. Suivre la
procédure page 30.
MISE EN GARDE
Lire les mises en garde, page 6.

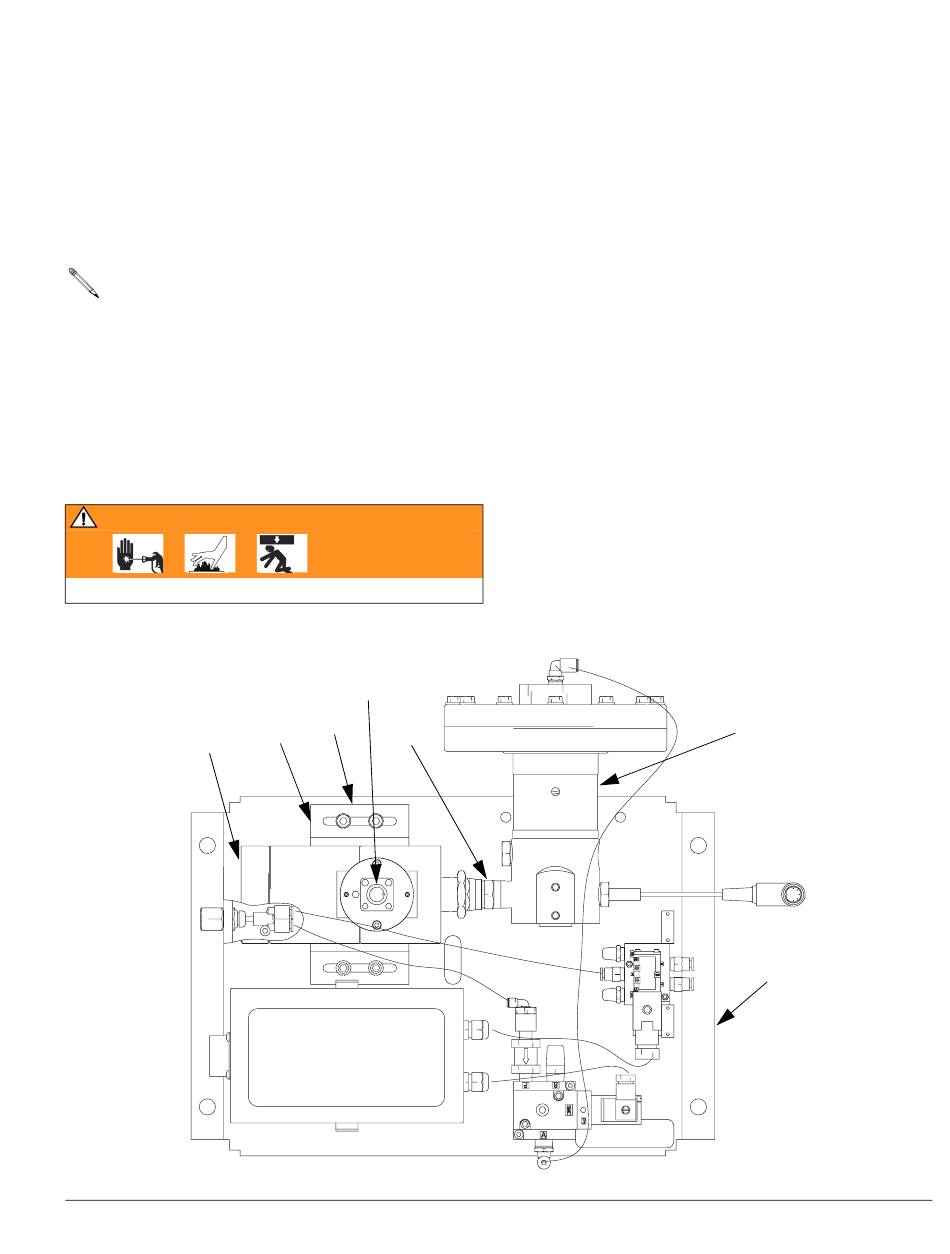

20
F
. 25
IG
56
. 25)
IG
. 25)
IG
J
12
22
18
Entretien du module produit
Entretien du débitmètre
Pour obtenir des instructions d'entretien complètes pour
le débitmètre, se reporter aux chapitres maintenance et
entretien des manuels suivants : 308778 pour tous les
débitmètres G3000 et 309834 pour tous les débitmètres
Graco à engrenage hélicoïdal.
Démontage du débitmètre de la plaque de base
1. Préparer le système en vue d'un entretien comme
indiqué ci-dessus.
2. Débrancher le câble du débitmètre (J) du capteur du
débitmètre. Voir F
. 25.
IG
3. Débrancher le flexible produit.
4. Débrancher le joint tournant (18) du régulateur.
5. Desserrer les quatre vis (12) et démonter le support
(22) ainsi que le débitmètre.
6. Le débitmètre (20) pèse env. 15 lbs. (6,75 kg). Le
décoller doucement de la plaque de base (10).
14
10
309845B
