Raccordements électriques
Adopter les précautions suivantes lors de la mise à la
terre, du branchement des câbles, du branchement à
une source d'alimentation ou de la réalisation d'autres
branchements électriques.
MISE EN GARDE
Pour réduire les risques d'incendie, d'explosion ou de
décharge électrique :
•
L'unité de commande PrecisionFlo LT doit être rac-
cordée à une véritable terre. La terre du système
électrique n'est peut-être pas suffisante.
•
Tous les fils de terre doivent être de 18 AWG
minimum.
•
Tous les branchements et mises à la terre doivent
être effectués par un électricien qualifié.
•
Consulter la réglementation locale concernant les
instructions pour une « mise à la terre véritable ».
Lire les mises en garde, page 6.
ATTENTION
Si les branchements électriques et de mise à la terre
ne sont pas correctement effectués, ce matériel risque
d'en souffrir et la garantie ne jouera pas.
18
Installation de l'unité de commande
Mise à la terre de l'unité
de commande
ATTENTION
Pour éviter toute différence de tension de commande,
veiller à ce que l'automate et le PrecisionFlo LT soient
reliés à la terre sur la même borne.

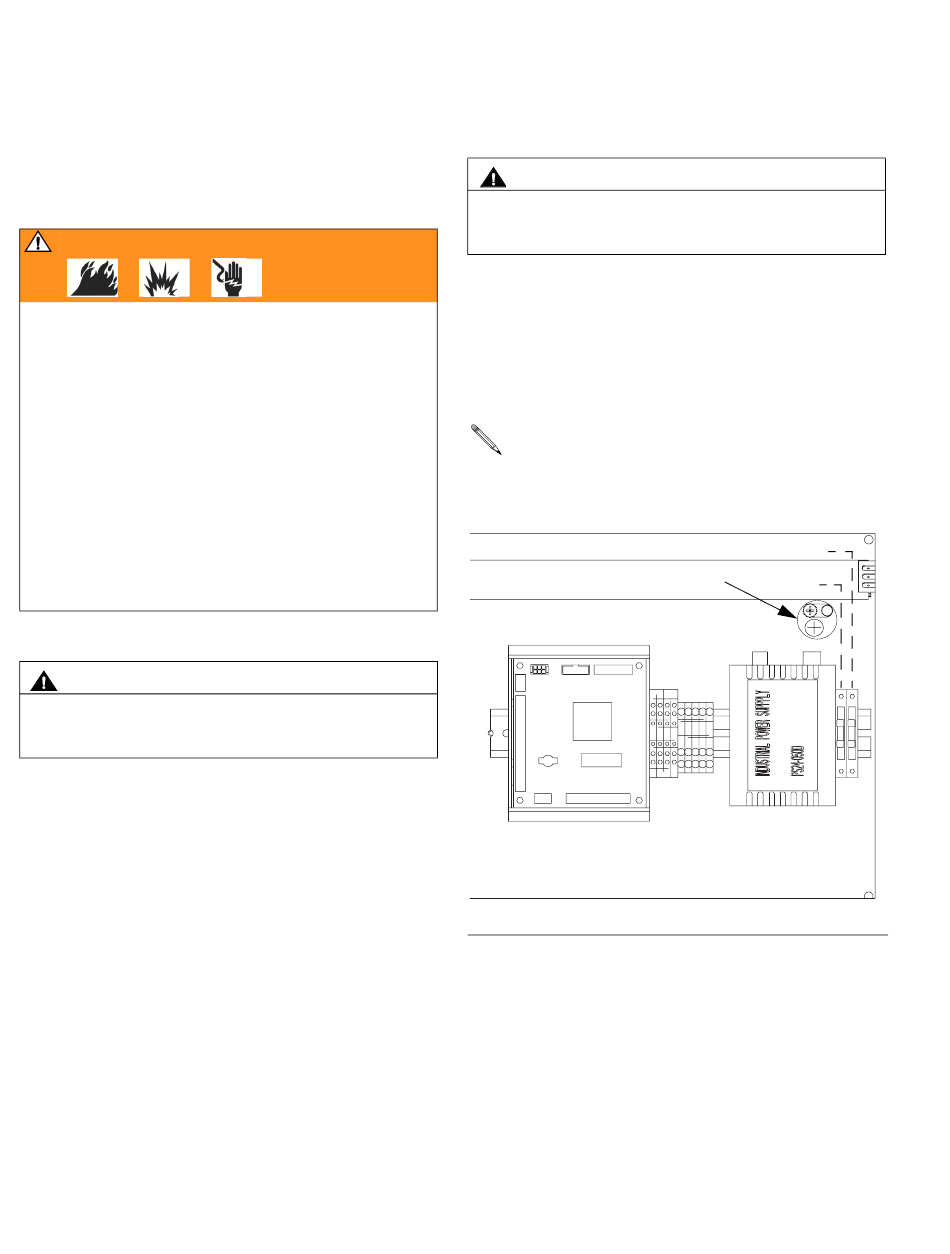

Brancher un fil de terre entre le point de mise à la terre
du coffret de commande du PrecisionFlo LT et une
véritable terre. Voir F
. 7. Un fil de terre de 10 AWG de
IG
25 ft. (7,6 m) de long avec pince, référence 222011, est
fourni.
Le module produit PrecisionFlo LT est relié à la
terre de l'unité de commande à l'aide des câbles fournis
avec le module.
Ground Terminal
Borne de terre
F
. 7
IG
L2
L1
309845B
