Indications concernant l'appareil
2.7 Raccordements, dimensions et distances minimales
2
3
4
5
6
7
9
8

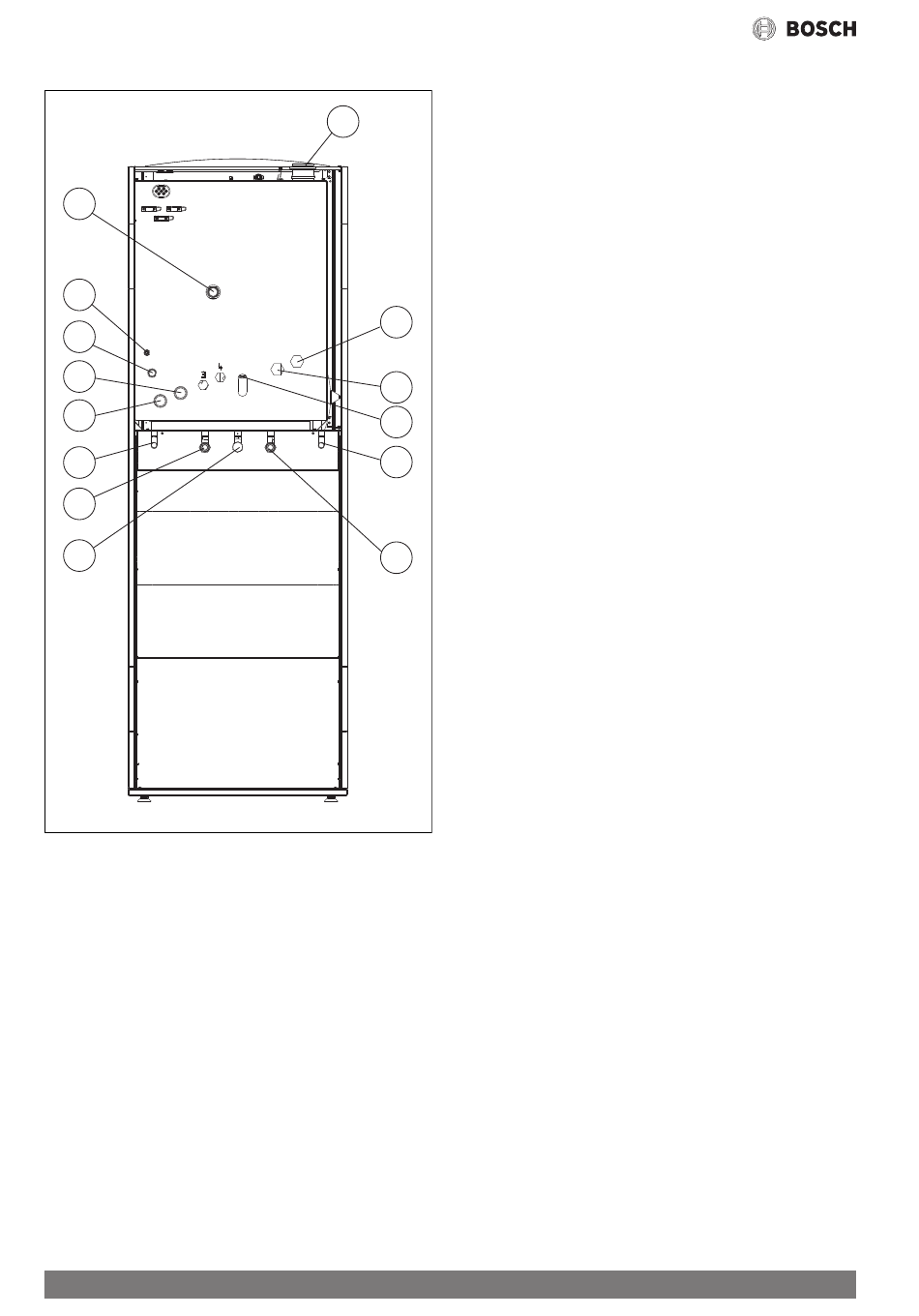

Fig. 3 Raccordements
[1] Evacuation des fumées
[2] Gaz - G¾
[3] Remplissage (à raccorder à l'alimentation d'eau froide)
[4] Evacuation soupape de sécurité
[5] Départ chauffage
[6] Retour chauffage
[7] Entrée solaire (capteur solaire vers ballon) - Ø 18 mm
[8] Recyclage - G¾
[9] Sortie eau chaude sanitaire - G¾
[10] Retour 2ème circuit de chauffage (option)
[11] Départ 2ème circuit de chauffage (option)
[12] Evacuation des condensats - Ø 25 mm
[13] Sortie solaire (Ballon vers capteur solaire) - Ø 18 mm
[14] Entrée eau froide - G¾
8
1
10
11
12
13
14
6 720 808 446-03.1GX
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
