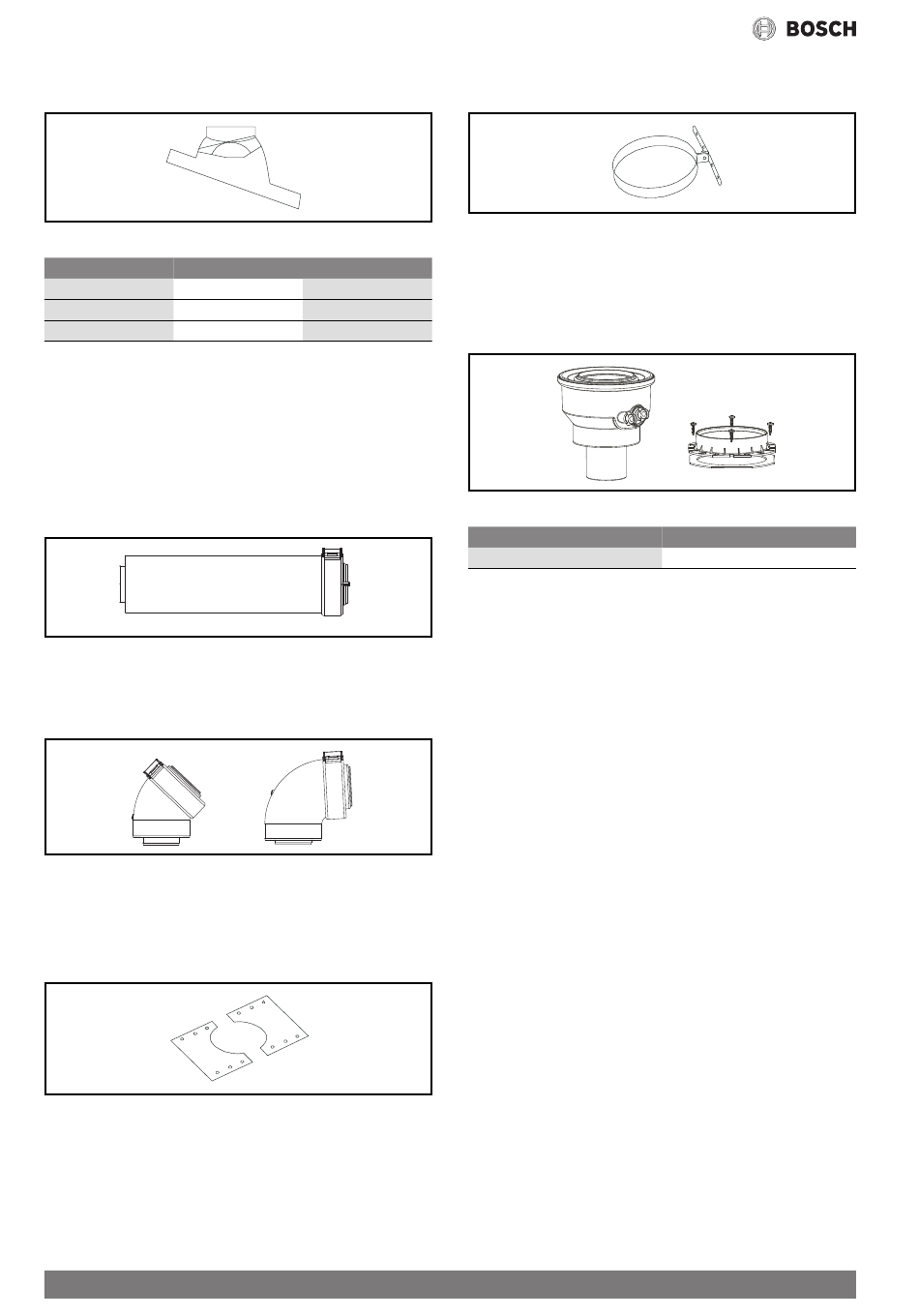

Bosch Condens 6500 FM Solar Notice D'installation Et D'entretien page 24

Evacuation des produits de combustion
Tuile à douille avec rotule (option)
Se référer au tarif en vigueur
Fig. 30
Pente Type de couverture
25 ° - 45 °
35 ° - 55 °
35 ° - 55 ° Ardoise - Bardeaux
Tab. 14
1) Convient à tout type de tuile, pour tuile plate <8 mm utiliser modèle Ardoise.
Toute mise en oeuvre d'accessoires d'une autre marque annulera auto-
matiquement notre garantie d'étanchéité à l'eau.
Rallonges concentriques 0,5 m ou 1 m PPtl/PVC (option)
Ø 80/125 mm
Emboîtement à joint.
Se référer au tarif en vigueur.
Fig. 31 Rallonge, longueur utile 0,45 m ou 0,95 m
Coudes concentriques 45 ° ou 90 ° PPtl/PVC (option) Ø 80/125 mm
Emboîtement à joint.
Se référer au tarif en vigueur.
Fig. 32
Chaque coude à 45 ° ajouté réduit de 0,5 m la longueur totale autorisée.
Chaque coude à 90 ° ajouté réduit de 1 m la longueur totale autorisée.
Platine de finition intérieure en polypropylène (option) noir
Se référer au tarif en vigueur.
Fig. 33
24
6 720 810 313-48.1O
Couleur
1)
Tuile Tuile
1)
Tuile Tuile
Noir
6 720 810 313-49.1O
6 720 810 313-50.1O
6 720 810 313-51.1O
3 Colliers de fixation (option) Ø 125 mm
Se référer au tarif en vigueur.
Fig. 34
Ces colliers sont indispensables pour fixer les rallonges positionnées
verticalement de façon à ce que le poids des conduits ne repose pas sur
la sortie de la chaudière.
Pièce d'adaptation pour ventouse verticale
Se référer à la notice de montage de la pièce et au tarif en vigueur.
Fig. 35
Ø int. (mm)
60-80
Tab. 15
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
6 720 810 313-52.1O
6 720 810 313-53.1O
Ø ext.(mm)
100-125
