Changement de gaz
11 Changement de gaz
Cette opération doit être réalisée par un professionnel qualifié
équipé d'un analyseur de combustion étalonné.
• Les appareils sont réglés et scellés en usine pour fonctionner au gaz
naturel H (G20) et pour une pression de raccordement de 20 mbar.
Pour accéder aux fonctions de service nécessaires dans
ce chapitre, un appareil d'ambiance REG75/78 est né-
cessaire.
▶ Raccorder l'appareil d'ambiance REG75/78 (acces-
soire) (Se référer à la notice accessoires livrée avec la
chaudière).
11.1 Passage à un autre type de gaz
DANGER : Explosion !
▶ Fermer le robinet de gaz avant d'effectuer des tra-
vaux sur des composants contenant du gaz.
▶ Contrôler l'étanchéité des composants contenant du
gaz.
5 4
2
8
1

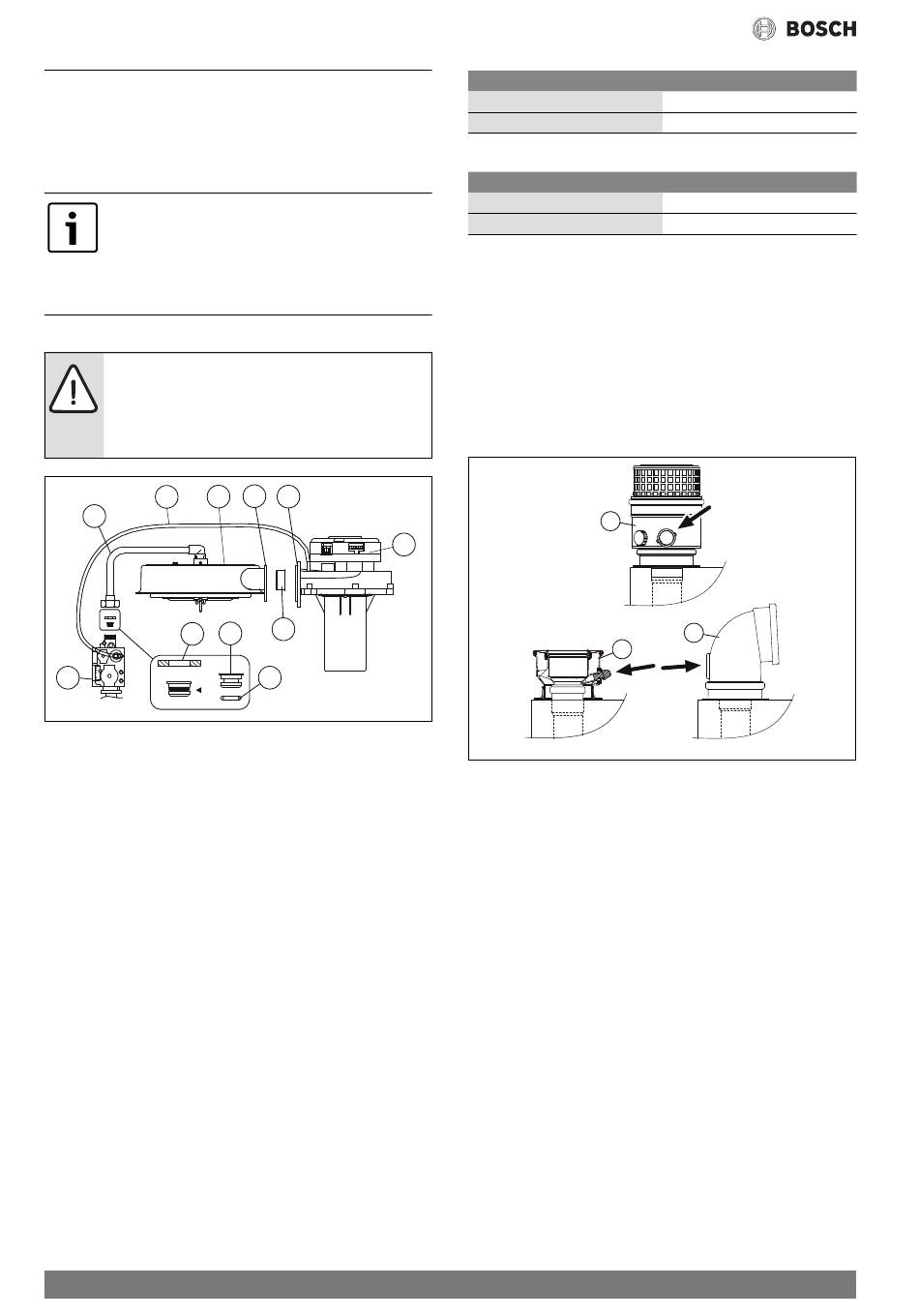

Fig. 84
[1] Bloc gaz
[2] Tube gaz
[3] Bride du ventilateur
[4] Brûleur
[5] Asservissement air/gaz
[6] Bague d'air
[7] Ventilateur
[8] Joint plat
[9] Opercule gaz
[10] Joint torique
[11] Manchette d'air
Pour passer du gaz naturel H au gaz naturel L:
▶ Dévisser l'écrou reliant le tube gaz [2] au bloc gaz [1],
▶ Enlever le joint plat [8],
▶ Remplacer l'opercule Gaz Naturel H par l'opercule Gaz Naturel L [9]
équipé de son joint torique [10] (fourni avec la chaudière),
▶ Remonter l'ensemble tube gaz / bloc gaz en s'assurant que le joint
plat [8] (fourni avec la chaudière) est bien en place,
▶ Vérifier l'étanchéité gaz entre le tube gaz [2] et le bloc gaz [1] à l'aide
d'un produit moussant.
▶ Réaliser le contrôle des paramètres de combustion (se référer au
tableau 42), et si nécessaire :
– Régler la vanne gaz [1] suivant la procédure de contrôle
( chapitre 11.2).
50
11 3
7
6
9
10
6 720 808 446-31.1O
Type de gaz
Gaz naturel G20
Gaz naturel G25
Tab. 40 Diamètre de l'opercule gaz en fonction du type de gaz
Type de gaz
Gaz naturel G20
Gaz naturel G25
Tab. 41 Diamètre bague d'air en fonction du type de gaz
▶ Après chaque modification, régler le rapport air/gaz (CO
( chapitre 11.2).
11.2 Régler le rapport air-gaz (CO
▶ Mettre l'appareil hors tension à l'aide de l'interrupteur principal.
▶ Enlever l'habillage ( page 29).
▶ Mettre l'appareil sous tension à l'aide de l'interrupteur principal.
▶ Retirer le bouchon de l'adaptateur fumées.
▶ Insérer la sonde des fumées dans la prise de test des fumées et étan-
chéifier le point de mesure.
1
3
Fig. 85 Prise de test des fumées
[1] Type d'installation B /B
23 23P
[2] Type d'installation C
13
[3] Type d'installation C /C
33 93
▶ S'assurer que les radiateurs sont ouverts.
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
4,20 mm
4,65 mm
18,2 mm
18,2 mm
/CO),
2
/CO)
2
2
6 720 810 313-25.1O
