7.4.4 Mesure de la température de protection hors gel
Pour mesurer le niveau d'antigel, nous recommandons de contrôler
l'antigel du fluide solaire au moment de la première mise en service au
moyen d'un appareil de mesure approprié (réfractomètre).
AVIS : Dégâts dus au gel
▶ Vérifier une fois tous les ans si la protection hors gel
est assurée à au moins –25 °C.
Les glycomates habituellement utilisés pour les fluides des voitures ne
sont pas appropriés dans ce cas. Un appareil approprié peut être com-
mandé séparément.
Installation fonctionnant avec du fluide solaire LS
Si l'installation solaire fonctionne avec du fluide solaire LS, la valeur doit
être convertie suivant le tabl. 20.
Valeur relevée pour le fluide so-
laire L (concentration)
– 23 °C (39 %)
– 20 °C (36 %)
– 18 °C (34 %)
– 16 °C (31 %)
– 14 °C (29 %)
– 11 °C (24 %)
– 10 °C (23 %)
– 8 °C (19 %)
– 6 °C (15 %)
– 5 °C (13 %)
– 3 °C (8 %)
Tab. 20
Correction de la protection hors gel
Si la protection hors gel minimale n'est pas respectée, il est nécessaire
de rajouter du concentré de fluide solaire.
▶ Déterminer le volume de l'installation à l'aide du tabl. 21 pour définir
les quantités précises à rajouter. La quantité à rajouter correspond
au volume à vidanger au préalable.
Elément de l'installation
Capteurs
1 groupe de transfert solaire
1 échangeur thermique dans le ballon
solaire
1 m tuyau Cu Ø 15 mm
1 m tuyau Cu Ø 18 mm
1 m tuyau Cu Ø 22 mm
1 m tuyau Cu Ø 28 mm
1 m tuyau Cu Ø 35 mm
1 m tuyau Cu Ø 42 mm
Flexible ondulé en inox DN16 1 m
Flexible ondulé en inox DN20 1 m
Flexible ondulé en inox DN25 1 m
Tab. 21 Volume de remplissage des différents composants de
l'installation
▶ Déterminer la quantité de concentrat à rajouter (V
moyen de la formule ci-dessous.
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
Correspond au hors gel avec
fluide solaire LS
– 28 °C
– 25 °C
– 23 °C
– 21 °C
– 19 °C
– 16 °C
– 15 °C
– 13 °C
– 11 °C
– 10 °C
– 8 °C
Volume de remplissage
voir le document technique
de conception ou la docu-
mentation des produits
0,50 l
Ballon de 200 l : 4,6 l
0,13 l
0,20 l
0,31 l
0,53 l
0,86 l
1,26 l
0,26 l
0,41 l
0,61 l
) au
Remplacement
Solaire : Installation, mise en service et maintenance
V = V x
Remplacement tot
100 - C
Tab. 22 Formule pour le calcul de la quantité de remplissage à
remplacer
Exemple pour fluide solaire L :
• Volume de l'installation (V
tot
• Antigel (valeur relevée) : – 14 °C
• Correspond concentration ( tabl. 20, page 35): 29 % (C = 29)
• Résultat : V = 4,9 litres.
Remplacement
▶ Vider la quantité à rajouter calculée (V
concentrat.
7.4.5 Réglage du débit
Le débit est réglé à froid (30 - 40 °C maximum).
Pour régler le débit :
1. Effectuer les opérations préliminaires ( page 35)
2. Contrôler le débit. ( page 36)
3. Régler le débit ( page 36)
Effectuer les opérations préliminaires
▶ Placer le robinet [1] sur 0 ° (frein par gravité opérationnel).
▶ Ouvrir complètement le limiteur de débit [3].
▶ A l'aide de l'appareil d'ambiance (REG75/78), mettre la pompe
solaire (2) en route ( chap. 7.6).
6 720 810 313-18.1GX

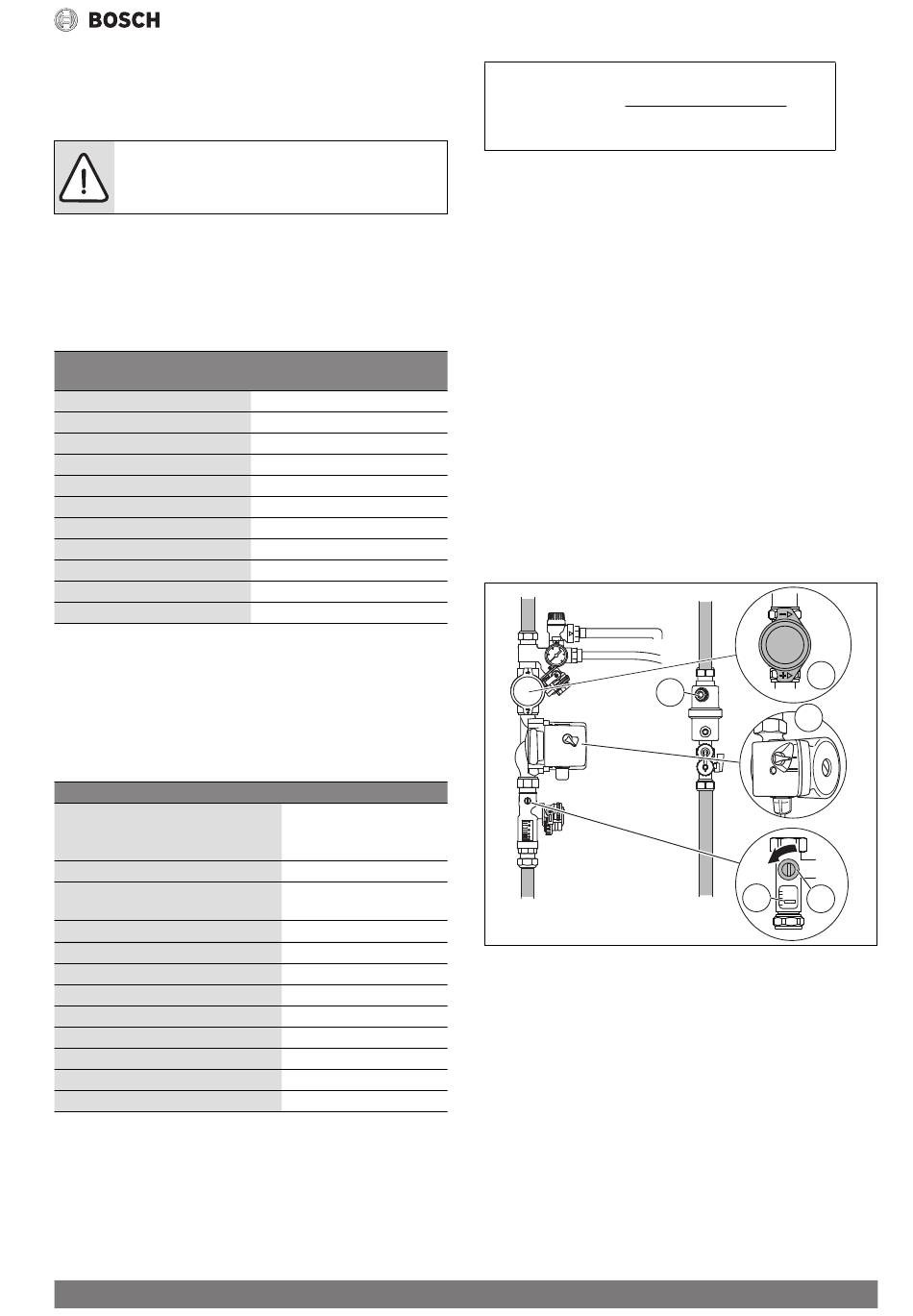

Fig. 54
[1] Frein par gravité opérationnel
[2] Interrupteur sur la pompe solaire
[3] Vis de réglage sur le limiteur de débit
[4] Lecture du débit
45 - C
concentration
concentration
) : 22 l
) et rajouter le
Remplacement
1
5
2
4
3
35
