Evacuation des produits de combustion
4.2.7 Configuration étanche (C
Définition : Tubage d'un conduit de fumées existant, rendu étanche par
rapport au local d'installation, par un conduit annelé PP de Ø 80 (dans ce
cas la prise d'air est réalisée par le conduit de cheminée autour du tube
d'évacuation des produits de combustion Ø 80 – aucune contrainte de
ventilation pour la chaudière).
AVIS : risque de rétention des condensats.
▶ Ne pas utiliser de conduit flexible en montage hori-
zontal.
▶ Placer un siphon [5] de garde mini 50 mm entre le té de purge et la
canalisation des eaux usées,
▶ La terminaison de toiture spécifique à cette configuration peut
déboucher en dessous du faîtage.
▶ Se référer à l'avis technique CSTB pour la pose des conduits.
▶ Le té de purge en pied de conduit est facultatif lorsque le conduit ver-
tical est de faible longueur (L1 < 5 m).
▶ L'aspiration d'air par le brûleur s'effectue à l'extérieur du local par le
terminal concentrique.
Porter une attention particulière à la hauteur sous pla-
fond ( chap. 2.7.1)
20
)
93

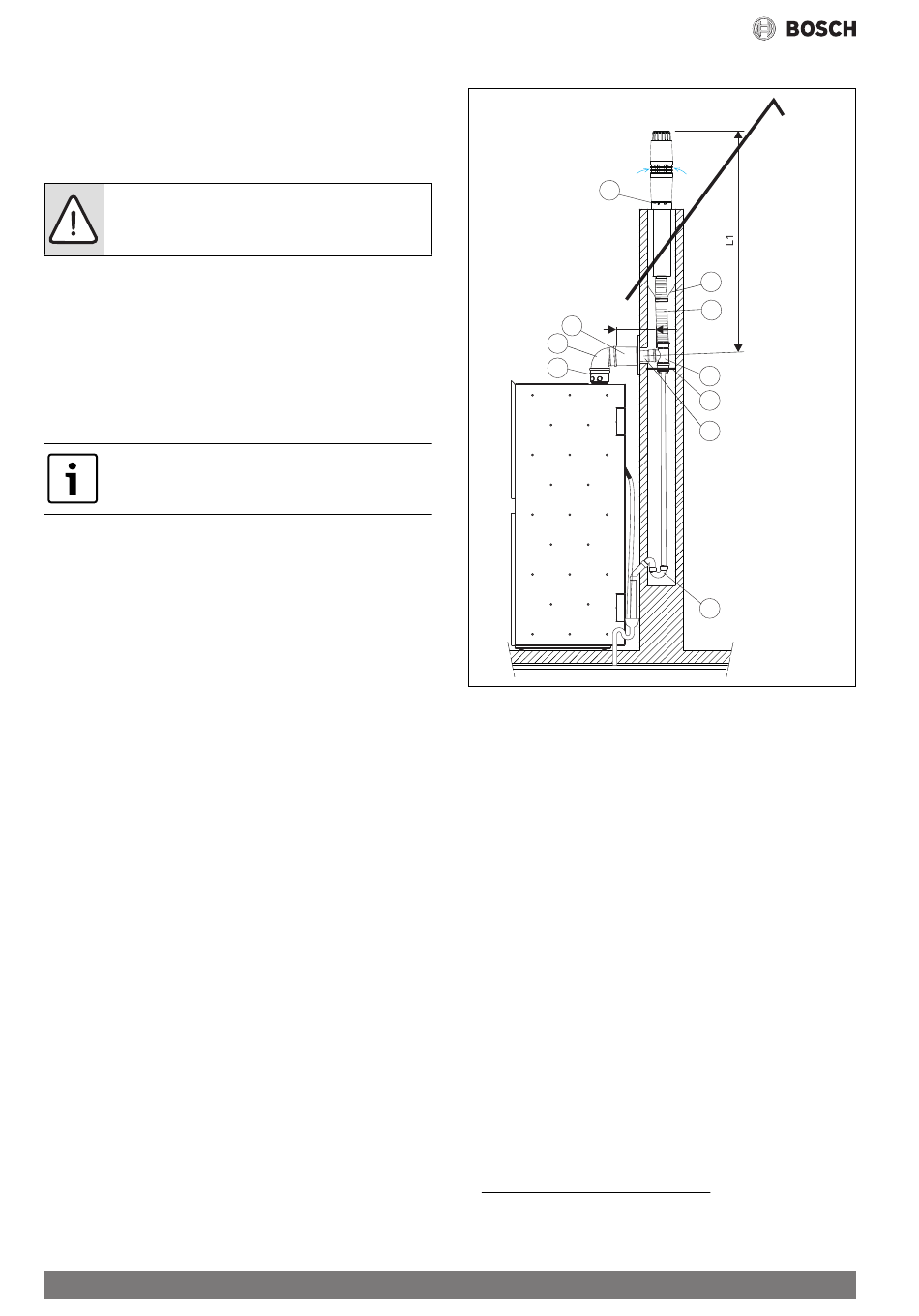

Exemple d'installation (C ) en cheminée
93
7
L2
10
2
1
Fig. 18
Accessoires :
[1] Pièce d'adaptation ventouse verticale PP Ø 80/125
[2] Coude concentrique 90 ° Ø 80/125
[3] Tube PPtl Ø 80 (à couper suivant la longueur souhaitée)
[4] Té de purge PPtl Ø 80 (à utiliser de préférence) ou coude Ø 80 à
2)
90 °
2)
[5] Siphon
2)
[6] Conduit annelé PP Ø 80
[7] Terminaison (débouché possible en dessous du faîtage)
2)
[8] Support de té de purge
2)
[9] Bride de centrage
[10] Rallonge concentrique PPtl/PVC Ø 80/125 L=0.5 m (à couper
suivant la longueur souhaitée)
Longueur maxi autorisée : L
max
Un coude à 90 ° ou un té de purge ajouté réduit de 1 m la longueur totale
autorisée.
1) Accessoires à commander séparément
2) Accessoires non fournis
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
9
6
4
8
3
5
6 720 810 313-35.1GX
1)
2)
1)
2)
1)
 1 m + L 20 m
+ 1 m + L
2 1
