Indications concernant l'appareil
36
32
41

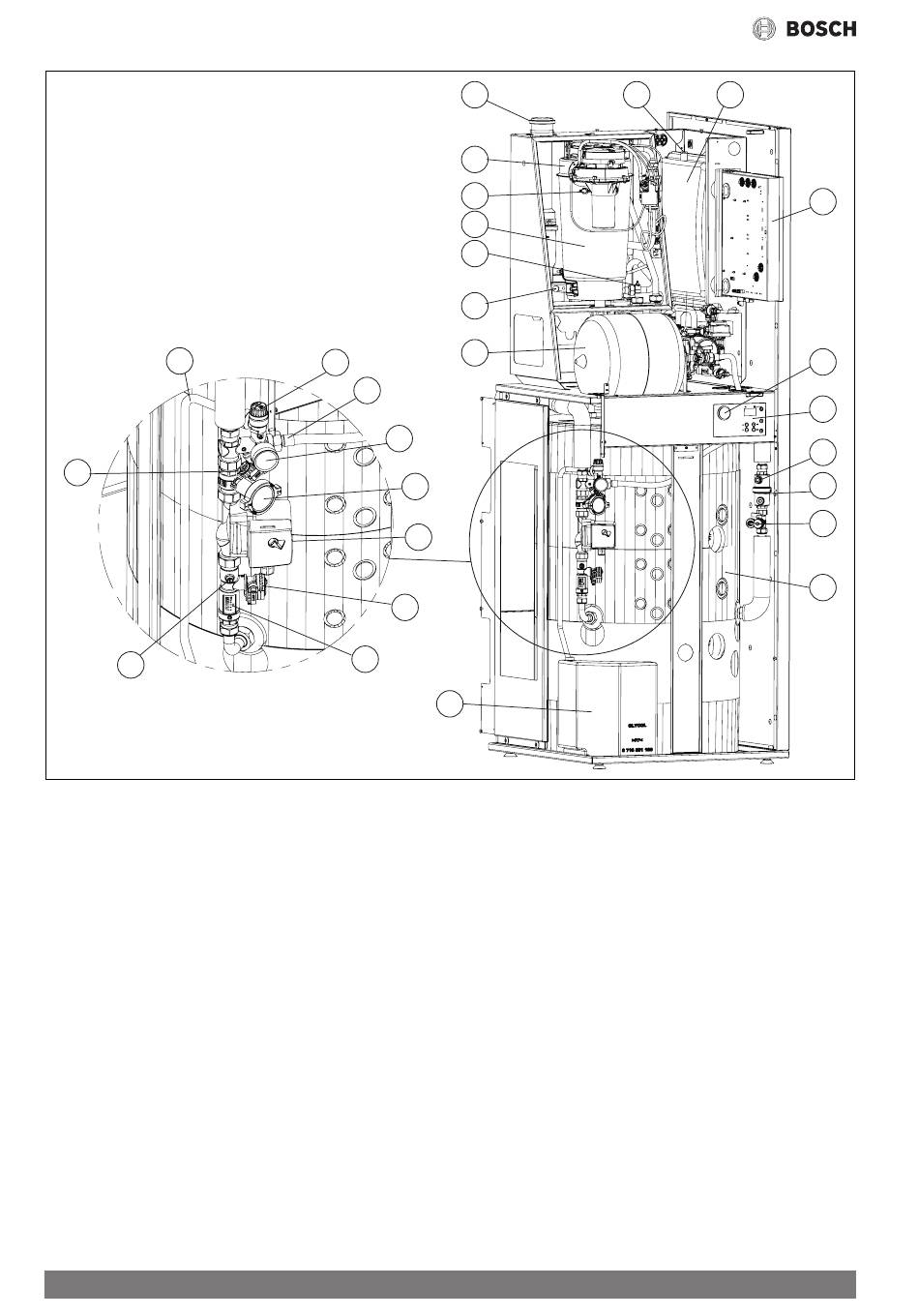

Fig. 7
Légende fig. 6 et 7:
[1] Raccordement de gaz
[2] Bloc gaz
[3] Brûleur
[4] Tube d'évacuation des fumées
[5] Sonde fumées
[6] Départ chauffage
[7] Sonde de température départ chauffage
[8] Retour chauffage
[9] Sonde de température retour chauffage
[10] Sécurité de surchauffe eau
[11] Transformateur d'allumage
[12] Ventilateur
[13] Silencieux
[14] Corps de chauffe
[15] Vise flamme
[16] Tableau de commande
[17] Pompe modulante basse consommation (chauffage)
[18] Purgeur
[19] Robinet de vidange
[20] Soupape de sécurité (3 bar)
[21] Evacuation soupape de sécurité
[22] Vase d'expansion
[23] Disconnecteur avec dispositif de remplissage
[24] Dispositif de remplissage
12
4
3
10
14
9
5
43
35
37
38
39
40
32
42
48
6720808446-01.2GX
[25] Manomètre
[26] Prise de pression manomètre
[27] Siphon
[28] Evacuation des condensats
[29] Moteur de vanne sélective
[30] Interface utilisateur AVS37
[31] Ballon d'eau chaude
[32] Robinet de remplissage et de vidange (solaire)
[33] Séparateur d'air (solaire)
[34] Purge
[35] Soupape de sécurité (solaire)
[36] Evacuation soupape de sécurité (solaire)
[37] Raccordement vase d'expansion solaire
[38] Manomètre (solaire)
[39] Vanne à boule avec clapet anti-thermosiphon
[40] Pompe solaire basse consommation
[41] Limiteur de débit (solaire)
[42] Débitmètre (solaire)
[43] Vase d'expansion solaire
[44] Sonde de température ECS côté chauffage (T3)
[45] Sonde de température ECS côté solaire (T2)
[46] Vanne d'isolement
[47] Robinet de purge vase d'expansion solaire
[48] Bidon de récupération de glycol
26 22
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
16
25
30
34
33
32
31
