Solaire : Installation, mise en service et maintenance
Contrôler le débit
▶ Relever le débit minimum nécessaire (à 30 - 40 °C sur le retour) dans
le tabl. 23.
▶ Contrôler le débit dans la fenêtre du débitmètre [4].
▶ Pour le préréglage du débit : régler l'interrupteur de la pompe solaire
[2] de manière à ce que le débit nécessaire soit atteint avec un niveau
minimum.
Si le débit minimum indiqué n'est pas atteint avec la vi-
tesse de rotation maximale de la pompe :
▶ Vérifier la longueur autorisée des conduites ainsi que
leur dimensionnement.
Capteur plan Bosch
1)
Nombre l/min
1 1
2 1,5 - 2
Tab. 23 Débit à 30 - 40 °C sur le retour en fonction du type et du nombre
de capteurs
1) Débit nominal par capteur : 50 l/h
Réglage du débit
▶ Brider le débit sur le limiteur de débit [3] jusqu'à ce qu'il soit inférieur
au débit maximum.
▶ Fermer la vis de réglage du limiteur de débit [3] jusqu'à ce que le
bord du flotteur [4] dans la fenêtre affiche le débit recommandé
( tabl. 24).
Capteur plan Bosch
Nombre l/min
1 2,5
2 5
Tab. 24 Débit (maximum) à 30 - 40 °C sur le retour en fonction du type
et du nombre de capteurs
▶ Sélectionner le mode « Auto » sur l'appareil d'ambiance (REG75/
78).
7.5 Vérifier à l'aide de l'appareil d'ambiance (REG75/78)
que la sonde de température du capteur solaire est
bien raccordée

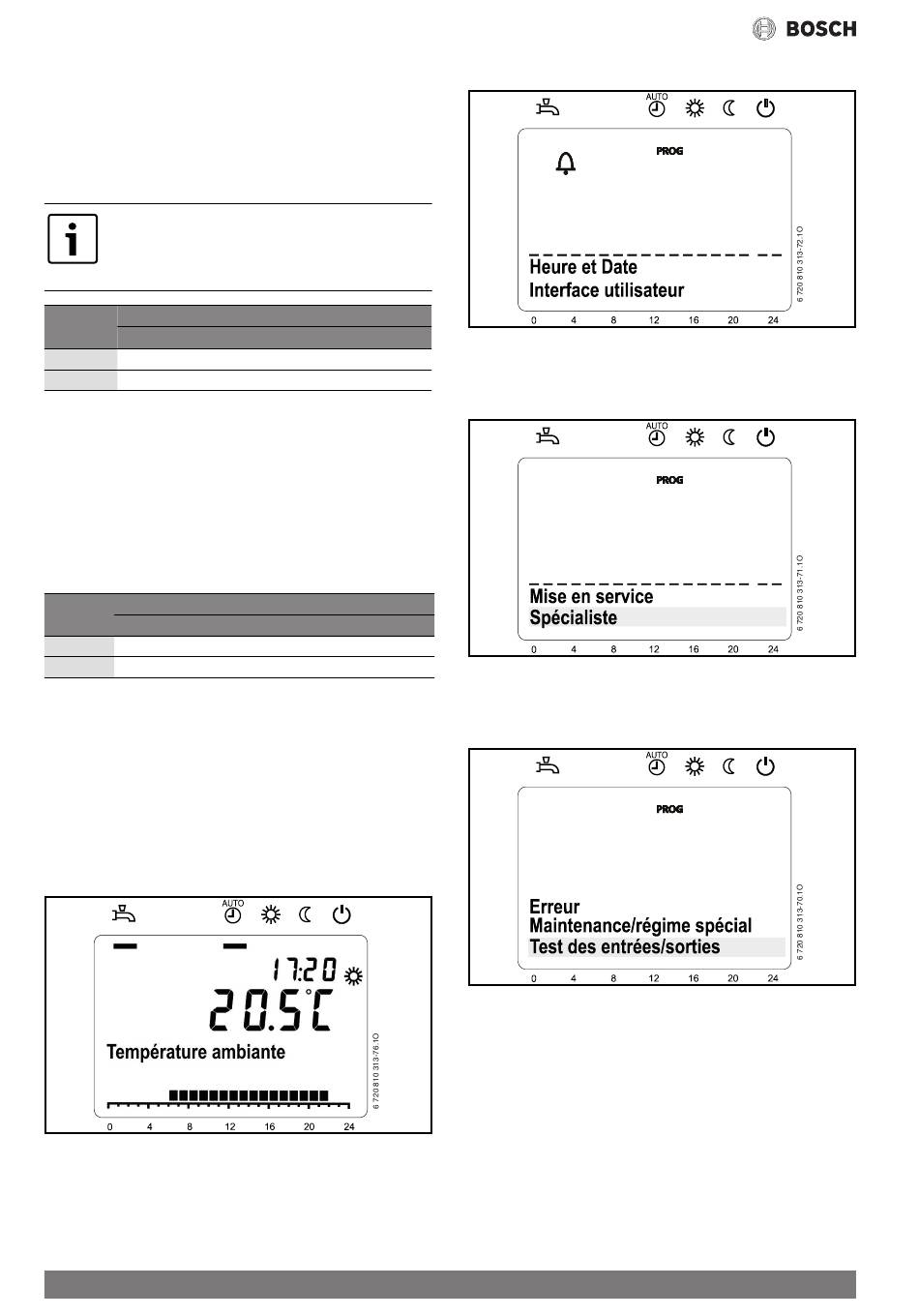

La sonde est raccordée si une valeur de température apparaît à la ligne
7830. Pour y accéder :
▶ Appuyer sur la touche ESC.
Fig. 55
36
▶ Appuyer sur la touche OK - accès au niveau utilisateur final.
Fig. 56
▶ Appuyer sur la touche Info pendant 5 s minimum.
▶ Sélectionner le niveau d'accès "Spécialiste" à l'aide du bouton de
réglage -/+.
Fig. 57
▶ Appuyer sur la touche OK pour valider.
▶ Sélectionner le niveau d'accès « Test des entrées/sorties » à l'aide du
bouton de réglage -/+.
Fig. 58
