5.3.2

Bionibagel

Bionibagel est la version antigel de BIONIBAL.
A base de monopropylène glycol, antigel non toxique, Bionibagel pro-
tège en plus l'installation contre la corrosion. Il contient un marqueur
interne qui permet de contrôler facilement le dosage garantissant la tem-
pérature de protection contre le gel que vous avez choisie.
Cumulant les propriétés anticorrosion de Bionibal, Bionibagel assure la
protection antigel de l'installation pour les résidences qui ne sont pas ha-
bitées toute l'année ou qui sont situées dans des régions plus froides.
Dosage du Bionibagel : Le nombre de litres de Bionibagel à introduire
dans le circuit dépend du volume de votre installation et de la tempéra-
ture extrême de votre région.
Température limite de
protection Dosage
– 5 °C 14 %
– 10 °C 24 %
– 15 °C 31 %
– 20 °C 38 %
– 30 °C 42 %
Tab. 17 Dosage du Bionibagel
5.3.3 Produits équivalents au Bionibal ou Bionibagel
Se référer scrupuleusement aux recommandations d'utilisations et de
mises en oeuvre des produits du fabricant.
5.4

Lieu d'installation

Air de combustion
Pour éviter une éventuelle corrosion, l'air de combustion doit être
exempt de substances agressives.
Les hydrocarbures halogénés qui comprennent des liaisons chlorées ou
fluorées sont considérés comme corrosifs. Ils peuvent se trouver dans
des produits tels que les solvants, les peintures, les colles, les gaz pro-
pulseurs et les détergents ménagers ( tabl. 18).
Sources industrielles
Nettoyages Trichloréthylènes, tétrachloréthylènes, hydrocar-
chimiques bures fluorés
Bains de dégrais- Perchloréthylènes, trichloréthylènes, méthylchlo-
sage roformes
Imprimeries Trichloréthylènes
Salons de coif- Agent moussant en bombe aérosol, hydrocarbures
fure fluorés et chlorés (fréon)
Sources ménagères
Détergents et Perchloréthylènes, méthylchloroformes, trichloré-
dégraissants thylènes, chlorures de méthyle, tétrachlorures de
carbone, acide chlorhydrique
Espaces de loisirs
Solvant et diluant Différents hydrocarbures chlorés
Bombes aérosols Hydrocarbures chloro-fluorées (frigènes)
Tab. 18 Matériaux favorisant la corrosion
Température de surface
La température maximale de la surface de l'appareil est inférieure à
85 °C. Conformément à la directive appareils à gaz 2009/142/CE, il
n'est donc pas nécessaire de prendre des mesures de protection parti-
culières pour les matériaux et meubles encastrés combustibles. En cas
de divergence, respecter les prescriptions nationales applicables en la
matière.
Condens 6500 FM Solar – 6 720 810 313 (2017/09)
Capacité de l'installation (litres)
50 100 150 200
7 15 22 30
12 25 37 50
17 35 50 70
20 40 60 80
22 45 67 90
5.5 Contrôler la capacité du vase d'expansion
Les diagrammes ci-dessous permettent d'établir une estimation afin de
constater si la capacité du vase d'expansion intégré est suffisante ou s'il
est nécessaire de prévoir un vase d'expansion supplémentaire (ne
s'applique pas au plancher chauffant).
Les paramètres de base suivants ont été pris en compte dans les
courbes caractéristiques :
• 1 % de la quantité d'eau dans le vase d'expansion ou 20 % du volume
nominal du vase d'expansion
• Hystérésis de 0,5 bar pour la soupape de sécurité chauffage
• La pression de gonflage du vase d'expansion correspond à la hauteur
statique de l'installation au-dessus de l'appareil
• Pression de service maximale : 3 bars

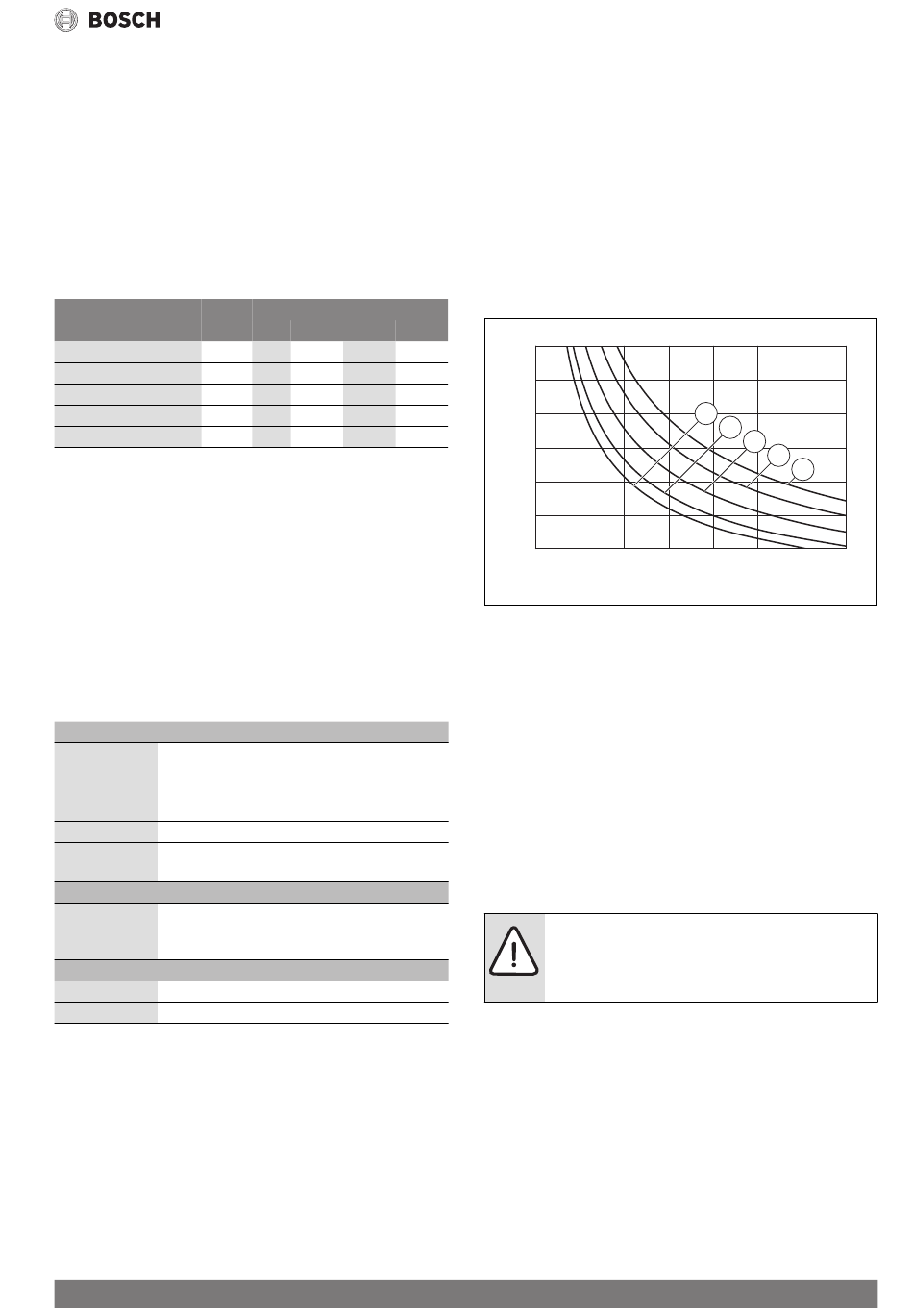

T[°C]
90
80
70
60
50
A
40
30
0 100 200 300
Fig. 38 Vase d'expansion 17 litres
[1] Pression admissible 0,5 bars
[2] Pression admissible 0,75 bars (réglage de base)
[3] Pression admissible 1 bar
[4] Pression admissible 1,2 bars
[5] Pression admissible 1,3 bars
A Plage de travail du vase d'expansion
B vase d'expansion supplémentaire nécessaire
T Température départ
V Volume de l'installation en litres
▶ A proximité de la zone limite : déterminer la dimension exacte du vase
conformément à la norme NF EN 12828.
▶ Si le point d'intersection se situe à droite à côté de la courbe : installer
un vase d'expansion supplémentaire.
5.6

Transport

AVIS : Dégâts sur l'appareil dus au transport inappro-
prié.
▶ Lors d'un transport la chaudière doit être manipulée
debout ou couchée sur le dos.
Installation
B
5
4
3
2
1
400 500 600 700
V[l]
0010016653-001
27
