Veuillez vous rapporter à la page 13 pour obtenir les instruction
d'installation d'un ventilateur double.
Si vous utilisez le mode de recirculation d'air, consultez le manuel
accompagnant la trousse de récupération d'air ZRC-07xxxB
ou notre site Web avant de procéder à l'installation de la hotte.
La trousse de recirculation d'air n'est compatible qu'avec les
ventilateurs internes simples de 650 pi3/min.
Pour une installation sous une armoire de cuisine
1. Choisissez le type d'installation de conduit désiré (vertical ou
horizontal).
2. Commencez l'installation en enlevant les fi ltres défl ecteurs.
3. Renforcez l'armoire avec des lattes de bois de 1" x 2" si du
renforcement supplémentaire est nécessaire ou si les armoires
sont encadrées.
4. Placez temporairement la hotte au lieu d'installation désiré.
Mesurez et marquez au crayon les trous de montage ainsi que
les endroits par où passeront le conduit et l'électricité. NOTE : Si
vous utilisez un ventilateur interne simple, il vous faut pratiquer
une ouverture pour un conduit circulaire de 8". Si vous utilisez
un ventilateur interne double, veuillez consulter la page 14 pour
connaître les dimensions de l'ouverture à pratiquer.
5. Pratiquez les ouvertures requises pour le conduit et l'électricité.
Assurez-vous que l'ouverture pour le conduit est assez grande
pour que vous puissiez appliquer du ruban à conduit.
6. Fixez la hotte à l'armoire avec quatre vis à bois M4 fournies.
7. Procédez à l'installation des composantes électriques.
8. Installez le conduit et le ruban à conduit.
9. Réinstallez les fi ltres défl ecteurs.
10. Allumez la hotte et assurez-vous qu'il n'y a pas de fuites autour du
ruban à conduit.
Pour une installation murale
1. Choisissez le type d'installation de conduit désiré (vertical ou
horizontal).
2. Commencez l'installation en enlevant les fi ltres défl ecteurs.
3. Placez temporairement la hotte au lieu d'installation désiré.
Mesurez et marquez au crayon les trous de montage ainsi que les
endroits par où passeront le conduit et l'électricité.
4. Pratiquez les ouvertures requises.
5. Fixez la hotte au mur avec les vis fournies.
6. Procédez à l'installation des composantes électriques.
7. Installez le conduit et le ruban à conduit.
8. Réinstallez les fi ltres défl ecteurs.
9. Allumez la hotte et assurez-vous qu'il n'y a pas de fuites autour du
ruban à conduit.
All manuals and user guides at all-guides.com
10
www.zephyronline.com

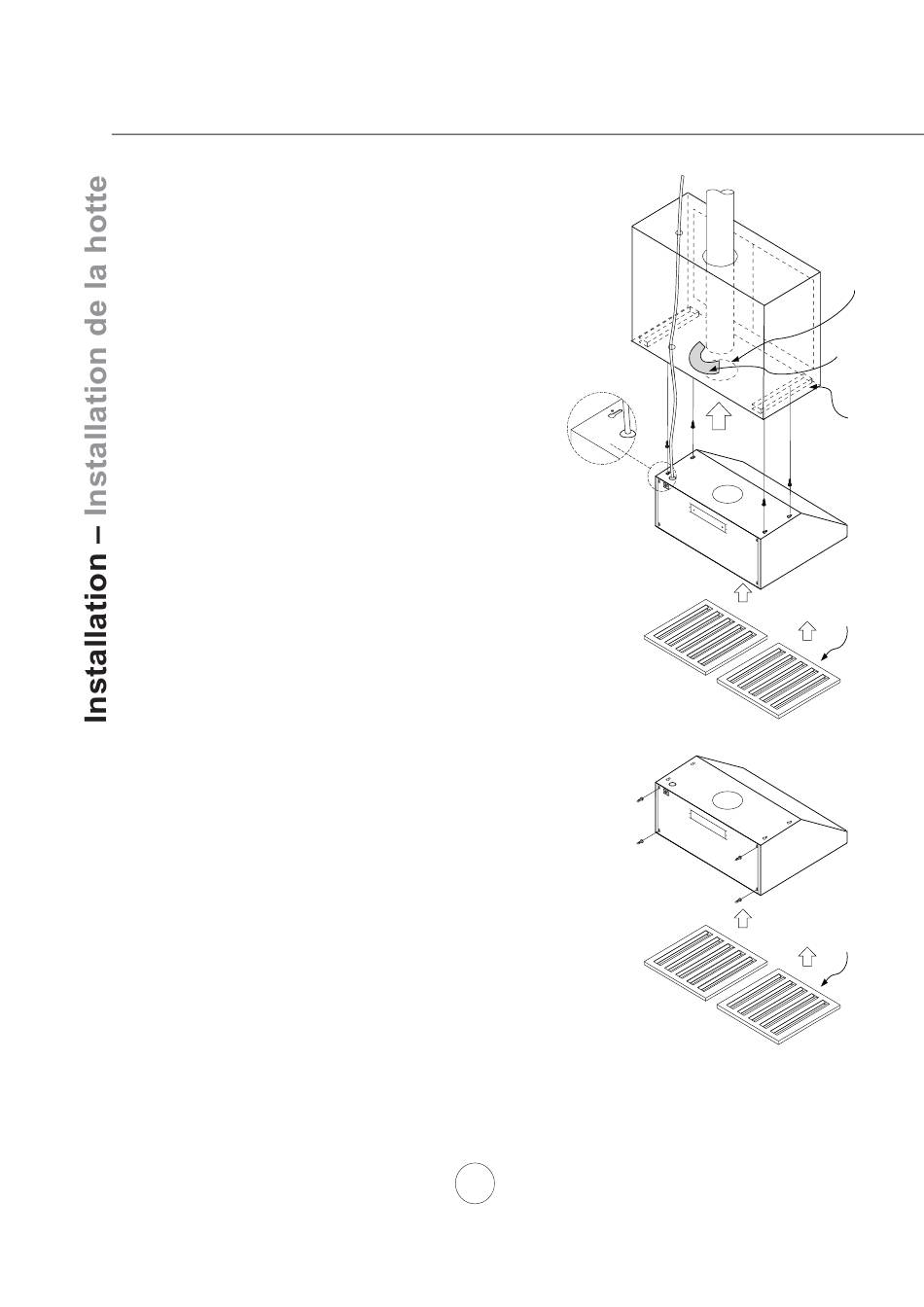

3. Ajoutez deux
