Zephyr Essentials Tempest I AK7000BS Guide D'utilisation, D'entretien Et D'installation

Masquer les pouces Voir aussi pour Tempest I AK7000BS:

Guide d'utilisation, d'entretien et d'installation (56 pages)

page de 56

/ 56
Signets

Liens rapides

Télécharger ce manuel

All manuals and user guides at all-guides.com

www.zephyronline.com

Tempest I

AK7000BS

AK7036BS

AK7042BS

Model number:

Serial Number:

Date of Purchase:

Sales Dealer:

READ AND SAVE THESE INSTRUCTIONS

Sommaire des Matières pour Zephyr Essentials Tempest I AK7000BS

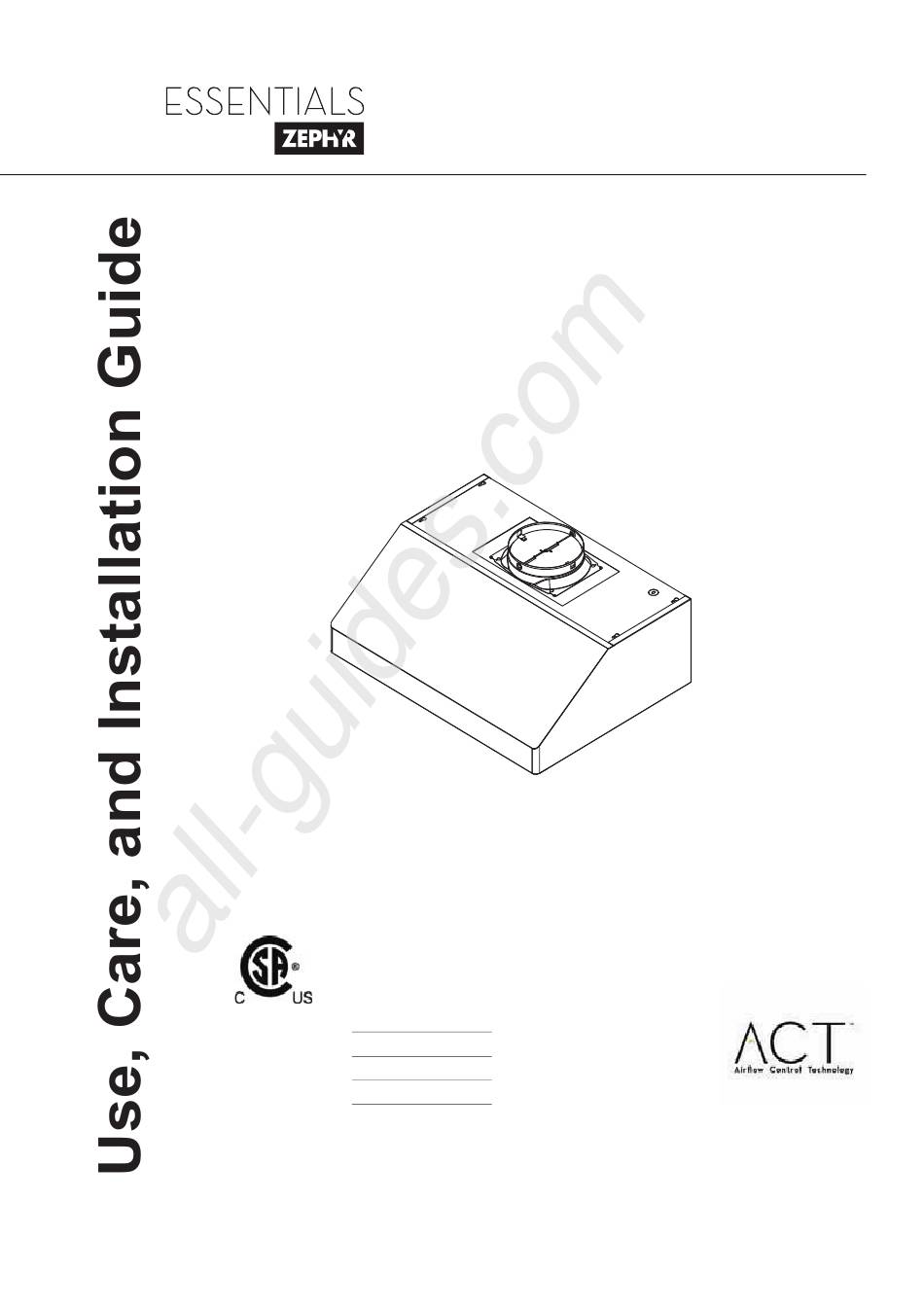

Page 1 All manuals and user guides at all-guides.com www.zephyronline.com Tempest I AK7000BS AK7036BS AK7042BS Model number: Serial Number: Date of Purchase: Sales Dealer: SEP13.0101 © 2013 Zephyr Corporation READ AND SAVE THESE INSTRUCTIONS...
Page 2 All manuals and user guides at all-guides.com www.zephyronline.com...
Page 3 All manuals and user guides at all-guides.com SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ducting Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options ............Speciﬁ cations ............... Mounting the Range Hood 9-10 ........Horizontal Conversion 11-12 ..........PBD-1200A Dual Blower 13-14 ..........
Page 4 All manuals and user guides at all-guides.com www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a.
Page 5 All manuals and user guides at all-guides.com WARNING TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK. CAUTION To reduce risk of ﬁ re and to properly exhaust air outside - Do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces or garages.
Page 6 All manuals and user guides at all-guides.com www.zephyronline.com MODELS: AK7000BS, AK7036BS, AK7042BS PARTS SUPPLIED 1 - Hood 2 - Bafﬂ e ﬁ lters (3 - AK7036BS and AK7042BS) 2 - Halogen light bulbs (pre-installed) 1 - Single internal blower and blower plate (pre-installed) 1 - Rectangular starting collar (for single blower horizontal ducting) 1 - 8”...
Page 7 All manuals and user guides at all-guides.com Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3-1/ 4” x 10” 1 Ft. 6” Round 30 Ft. Rect., wall cap straight with damper 6”...
Page 8 All manuals and user guides at all-guides.com www.zephyronline.com Minimum mount height between range top to hood bottom should be no less than 26”. Maximum mount height should be no higher than 36”. It is important to install the hood at the proper mounting height.
Page 9 All manuals and user guides at all-guides.com WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside. Use metal ductwork only. Fasten all connections with sheet metal screws and tape all joints with certiﬁ ed Silver Tape or Duct Tape. Some Ducting Options Ductless Recirculating...
Page 10 All manuals and user guides at all-guides.com www.zephyronline.com *9 1/2” **14 3/16” 3 1/2” 12” 1 5/8” 6” *8 1/8” 2” 8 9/16” 34˚ **14 5/16” **10 3/8” 11” 3” 1” *7 7/8” 22 1/2” **9 15/16” R 9/16” side 29 7/8”...
Page 11 All manuals and user guides at all-guides.com ELECTRICAL WARNING All Electrical work must by performed by qualiﬁ ed electrician or person with similar technical know how and background. For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not use extension cord or adapter plug with this appliance.
Page 12 All manuals and user guides at all-guides.com www.zephyronline.com For dual blower installation instructions please refer to page 13. If recirculating range hood refer to the manual included with ZRC-07xxxB recirculating kit or on our 5. Duct opening website prior to installing hood. Recirculating kit cutout compatible with 650cfm single internal blower only.
Page 13 All manuals and user guides at all-guides.com This range hood is equipped standard with a 8” round vertical duct option. To convert from 8” round vertical to 8” round horizontal ducting or 3-1/4” x 10” rectangular horizontal ducting please following the instructions below. NOTE: Horizontal ducting is only available for the single internal blower.
Page 14 All manuals and user guides at all-guides.com www.zephyronline.com 5. Place blower inside hood as shown. 6. Attach blower to hood body from the back of hood using (4) previously removed blower screws and reconnect blower plug. 8. Attach top cover plate to top of hood body using 7.
Page 15 All manuals and user guides at all-guides.com This range hood is equipped standard with a single blower vertical duct option. To convert from single blower vertical ducting to dual blower vertical ducting please following the instructions below. PBD-1200A dual blower kit compatible only with AK7036BS and AK7042BS models. 2.
Page 16 All manuals and user guides at all-guides.com www.zephyronline.com 7. Dual Blower screw mount locations. 8. Connect blower wire extrension cable from PBD-1200A kit to new blower. Connect both blower plugs. 9. Place 10” round adapter (included with PBD- 1200A) on top of hood and secure with (4) M3.5 x 8 screws.
Page 17 All manuals and user guides at all-guides.com Blower On/Off Display (speed level, delay off, filter clean) Lights On/Dim/Off Adjust 6 Speed Levels 5 Min Delay Off 1. Blower On/Off By pressing the blower is switched on and off. When switched on, the blower starts up on speed level 1. ACT Verification - Airflow Control Technology (ACT) allows the installer to set the maximum blower CFM to align with local codes and regulations.
Page 18 All manuals and user guides at all-guides.com www.zephyronline.com Charcoal Filter Change Reminder (charcoal filter, if installed) When your hood is installed as a recirculating unit, it is fitted with a set of charcoal filters to purify exhaust and fumes from cooking, then re-circulates the air within the home. These charcoal filters are required to be replaced after every 120 hours of use.
Page 19 All manuals and user guides at all-guides.com Baffle Filter Clean Reminder Aa set of baffle filters are fitted by the factory, these baffle filters are intended to filter out residue from cooking. The filters need not be replaced on a regular basis but are required to be kept clean. The Baffle- Filter Clean reminder function in the microprocessor will automatically indicate by a flashing when the baffle filters need to be cleaned after every 30 hours of use.
Page 20 All manuals and user guides at all-guides.com www.zephyronline.com FCC Caution: To assure continued compliance, any changes or modifications not expressly approved by the party responsible for compli- ance could void the user’s authority to operate this equipment. (Example - use only shielded interface cables when connecting to computer or peripheral device.
Page 21 All manuals and user guides at all-guides.com SURFACE MAINTENANCE: Clean periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent, or steel wool/scouring pads which will scratch and damage surface. Do not use products containing chlorine bleach or orange cleaners.
Page 22 All manuals and user guides at all-guides.com www.zephyronline.com REPLACING LIGHT BULBS CAUTION: Light bulb becomes extremely hot when turned on. DO NOT touch bulb until switched off and cooled. Touching hot bulbs could cause serious burns. Make sure all power is turned off and bulbs are not hot. Remove by turning bulb counter clockwise.
Page 23 All manuals and user guides at all-guides.com TROUBLESHOOTING PROCEDURES FOR TEMPEST I Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work.
Page 24 All manuals and user guides at all-guides.com www.zephyronline.com MAX. USE ONLY TYPE MR16, GU10, 35 W. HALOGEN LIGHT BULBS. VOLTS MAX AMPS AK7000BS, AK7036BS Single Motor AK7042BS Dual Motor CIRCUIT DIAGRAM ACT 390 CFM - Fan Max. 355W @ 2.8A ACT 290 CFM - Fan Max.
Page 25 All manuals and user guides at all-guides.com Single Blower Fan Curve Diagram Dual Blower Fan Curve Diagram...
Page 26 All manuals and user guides at all-guides.com www.zephyronline.com Airﬂ ow Control Technology (ACT) Some local codes limit the maximum amount of CFM a range hood can move. ACT allows you to control the maximum blower CFM of hoods with of select Zephyr Ventilation range hoods without the need for expensive make up air kits.
Page 27 All manuals and user guides at all-guides.com DESCRIPTION PART # Replacement Parts Light Bulb MR16 (GU10) 35W (each) Z0B-0023 Bafﬂ e Filter (each) 50210020 Optional Accessories Dual Internal Blower Kit (w/ 1 blower) * PBD-1200A Recirculating Kit (30”) ** ZRC-7000B Recirculating Kit (36”) ** ZRC-7036B Recirculating Kit (42”) **...
Page 28 All manuals and user guides at all-guides.com STAPLE YOUR RECEIPT HERE Proof of the original purchase date is needed to obtain Limited Warranty service under warranty TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS, please call: 1-888-880-8368 Zephyr Corporation (referred to herein as “we”...
Page 29 All manuals and user guides at all-guides.com www.zephyronline.com Tempest I AK7000BS AK7036BS AK7042BS Numéro de modèle : Numéro de série : Date d’achat : Détaillant: SEP13.0101 © 2013 Zephyr Corporation LISEZ ET CONSERVEZ CES INSTRUCTIONS...
Page 30 All manuals and user guides at all-guides.com www.zephyronline.com...
Page 31 All manuals and user guides at all-guides.com MISE EN GARDE DE SÉCURITÉ .....2-3 ..............LISTE DU MATÉRIEL ....................... INSTALLATION Feuille de calcul pour le conduit ................... Espace libre et hauteur de montage................Options d’installation pour le conduit ................Spéciﬁ cations ........................
Page 32 All manuals and user guides at all-guides.com www.zephyronline.com LISEZ ET CONSERVEZ CES INSTRUCTIONS AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.
Page 33 All manuals and user guides at all-guides.com ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de la maison. N’installez pas l’échappement du conduit dans les espaces entre les murs, le plafond, le grenier, les vides sanitaires ou le garage.
Page 34 All manuals and user guides at all-guides.com www.zephyronline.com MODÈLES : AK7000BS, AK7036BS, AK7042BS PIÈCES FOURNIES 1 - Hotte 2 - Filtres déﬂ ecteurs (3 - AK7036BS et AK7042BS) 2 - Ampoules halogènes (préinstallées) 1 - Ventilateur interne simple et plaque du ventilateur (préinstallés) 1 - Collier de départ rectangulaire (pour conduit horizontal avec ventilateur simple) 1 - Collier de départ circulaire de 8”...
Page 35 All manuals and user guides at all-guides.com Longueur x Longueur x Pièces de conduit Pièces de conduit Total Total Nombre utilisé Nombre utilisé 3-1/ 4” x 10” 1 pi 6” 30 pi rect., droit embout mural circ./registre 6” circ., droit 1 pi 6”...
Page 36 All manuals and user guides at all-guides.com www.zephyronline.com adaptateurs sont nécessaires, installez-les le plus loin possible de l’ouverture et le plus éloigné possible l’un de l’autre. La hauteur de montage de la surface de la cuisinière au bas de la hotte ne devrait pas être inférieure à...
Page 37 All manuals and user guides at all-guides.com AVERTISSEMENT DE RISQUE D’INCENDIE N’évacuez ou ne terminez JAMAIS l’échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l’extérieur de la maison.
Page 38 All manuals and user guides at all-guides.com www.zephyronline.com *9 1/2” 3 1/2” **14 3/16” 12” 1 5/8” 6” *8 1/8” 2” 8 9/16” 34˚ **14 5/16” **10 3/8” 11” 3” 1” *7 7/8” 22 1/2” **9 15/16” R 9/16” Côté 29 7/8”...
Page 39 All manuals and user guides at all-guides.com ÉLECTRICITÉ AVERTISSEMENT Tous les travaux électriques doivent être réalisés par un électricien qualiﬁ é ou une personne avec l’expérience technique et le savoir-faire nécessaires. Pour votre sécurité, enlevez le fusible ou éteignez le disjoncteur de circuit avant de commencer l’installation. N’utilisez pas de rallonge électrique ou d’adaptateur avec cet électroménager.
Page 40 All manuals and user guides at all-guides.com www.zephyronline.com Veuillez vous rapporter à la page 13 pour obtenir les instruction d’installation d’un ventilateur double. Si vous utilisez le mode de recirculation d’air, consultez le manuel 5. Ouverture accompagnant la trousse de récupération d’air ZRC-07xxxB pour le conduit ou notre site Web avant de procéder à...
Page 41 All manuals and user guides at all-guides.com Cette hotte standard est munie d’une entrée pour conduit vertical circulaire de 8”. Pour la convertir à un conduit horizontal circulaire de 8” ou rectangulaire 3-1/4” x 10”, veuillez suivre les instructions ci-dessous. NOTE : L’option du conduit horizontal n’est disponible que lors de l’utilisation d’un ventilateur interne simple.
Page 42 All manuals and user guides at all-guides.com www.zephyronline.com 5. Placez le ventilateur à l’intérieur de la hotte, 6. Fixez le ventilateur au bâti de la hotte à partir comme illustré. de l’arrière de la hotte à l’aide des quatre (4) vis de ventilateur préalablement enlevées et rebranchez la ﬁ...
Page 43 All manuals and user guides at all-guides.com Cette hotte standard est munie d’une entrée pour conduit vertical avec un ventilateur simple. Pour la convertir d’un conduit vertical à ventilateur simple à un conduit vertical à ventilateur double, veuillez suivre les instructions ci-dessous.
Page 44 All manuals and user guides at all-guides.com www.zephyronline.com 7. Emplacements des vis du ventilateur 8. Branchez le câble d’extension de la trousse double. PBD-1200A kit au nouveau ventilateur. Branchez les deux ﬁ ches des ventilateurs. 9. Placez l’adaptateur circulaire de 10” (compris dans la trousse PBD-1200A) sur la partie supérieure de la hotte et ﬁ...
Page 45 All manuals and user guides at all-guides.com Ventilateur Marche/Arrêt Afficheur (Vitesse, arrêt à retardement, nettoyage des filtres) Lumières Allumer/Veilleuse/Éteindre Choix de 6 vitesses Arrêt à retardement (5 min.) 1. Ventilateur : Marche/Arrêt Appuyez sur pour allumer ou éteindre le ventilateur. Lorsque vous l’allumez, le ventilateur se met en marche à la vitesse 1. Vérification de la TCDA - La technologie de contrôle du débit d’air permet à...
Page 46 All manuals and user guides at all-guides.com www.zephyronline.com Indicateur de changement des filtres à charbon (si installés) Lorsque la hotte est installée en mode de récupération d’air, elle est munie d’un jeu de filtres à charbon conçus pour purifier la fumée de cuisson et remettre l’air en circulation dans la maison. Ces filtres à charbon doivent être remplacés toutes les 120 heures d’utilisation.
Page 47 All manuals and user guides at all-guides.com Indicateur de nettoyage des filtres déflecteurs Un ensemble de filtres déflecteurs est installé par le fabricant. Ces filtres déflecteurs ont pour fonction de filtrer les résidus de cuisson. Ils ne nécessitent aucun remplacement sur une base régulière, mais ils doivent être gardés propres.
Page 48 All manuals and user guides at all-guides.com www.zephyronline.com Mise en garde de la FCC : Dans le but d’assurer une conformité continue, toute modification apportée sans l’approbation expresse du parti responsable de la conformité pourrait annuler l’autorisation de l’utilisateur de faire fonctionner cet appareil. (Exemple – N’utilisez que des câbles d’interface armés lors du branchement à...
Page 49 All manuals and user guides at all-guides.com ENTRETIEN DES SURFACES : Nettoyez régulièrement les surfaces de la hotte avec de l’eau savonneuse chaude et un chiffon de coton propre. N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces.
Page 50 All manuals and user guides at all-guides.com www.zephyronline.com REMPLACEMENT DES AMPOULES ATTENTION : Les ampoules deviennent extrêmement chaudes lorsqu’allumées. Veuillez NE PAS les toucher avant de les avoir éteintes et laissées refroidir. Le contact avec les ampoules chaudes pourrait causer de sérieuses brûlures. Assurez-vous que l’alimentation électrique est coupée et que les ampoules ne sont pas chaudes.
Page 51 All manuals and user guides at all-guides.com TROUBLESHOOTING PROCEDURES FOR TEMPEST I Problème Cause Solution Après 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur l’installation, et de l’appareil est allumée l’appareil ne 2. La ligne électrique et le raccord de câble ne sont 2.
Page 52 All manuals and user guides at all-guides.com www.zephyronline.com TCDA 390 pi /min — Max. du ventilateur : 355W à 2,8 A TCDA 290 pi /min — Max. du ventilateur : 255W à 2,2 A...
Page 53 All manuals and user guides at all-guides.com Diagrammes des courbes caractéristiques des ventilateurs simples Diagrammes des courbes caractéristiques des ventilateurs doubles...
Page 54 All manuals and user guides at all-guides.com www.zephyronline.com Technologie de contrôle du débit d’air (TCDA) Certains codes et règlements limitent la quantité maximale de pi /min qu’une hotte peut extraire. La TCDA permet de contrôler la quantité maximale de pi /min qu’évacuent un éventail de hottes Zephyr, éliminant la nécessité...
Page 55 All manuals and user guides at all-guides.com DESCRIPTION PART # Pièces de remplacement Ampoule MR16 (GU10) 35W (unité) Z0B-0023 Filtre déﬂ ecteur (unité) 50210020 Accessoires optionnels Trousse de ventilateur double (avec 1 ventilateur) * PBD-1200A Trousse de recirculation d’air (30”) ** ZRC-7000B Trousse de recirculation d’air (36”) ** ZRC-7036B...
Page 56 All manuals and user guides at all-guides.com AGRAFEZ VOTRE REÇU ICI Une preuve de la date d’achat originale est nécessaire pour obtenir du service Garantie limitée lorsque le produit est sous garantie POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368 Zephyr Corporation (désigné...
