Installation

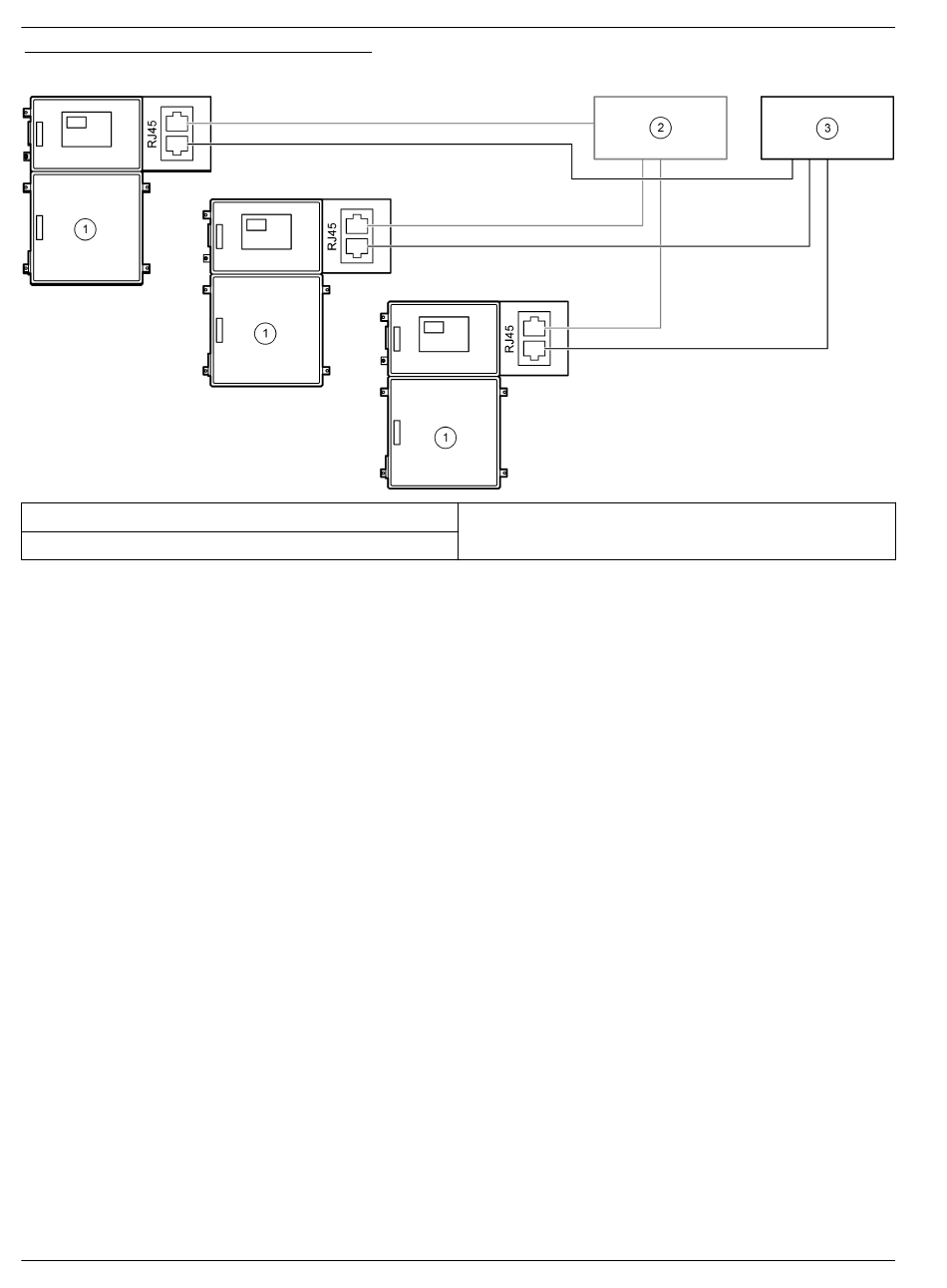

Figure 9 Câblage Modbus TCP redondant
1 Analyseur
2 Modbus maître 1
4.4 Plomberie
4.4.1 Raccorder les tubes
30
L'orientation des férules utilisées pour raccorder la tuyauterie est importante. Une
mauvaise orientation des férules peut provoquer des fuites et/ou des bulles d'air dans la
tuyauterie de l'analyseur. Reportez-vous à la
des férules.
1. Coupez le tuyau à l'aide d'un outil de coupe de tuyau. N'utilisez pas de lame ou de
ciseaux sous peine de provoquer des fuites.
2. Insérez le tube entièrement dans le raccord.
3. Serrez l'écrou à la main. Si les raccords sont trop serrés, ils risquent d'être
endommagés et de fuir.
• Raccords acier inoxydable : serrez encore un tour un quart avec une clé à
molette. Raccords en acier inoxydable utilisés sur les tuyaux de 1/8 po. Le tuyau
ID PFA ne doit être serré que de ¾ de tour supplémentaire.
• Raccords PFA : serrez encore d'un demi de tour avec une clé à molette.
Pour serrer un raccord qui a déjà été serré, serrez le nombre de tours déjà serrés, et
encore un peu plus avec une clé à molette.
3 Modbus maître 2
Figure 10 pour repérer la bonne orientation
