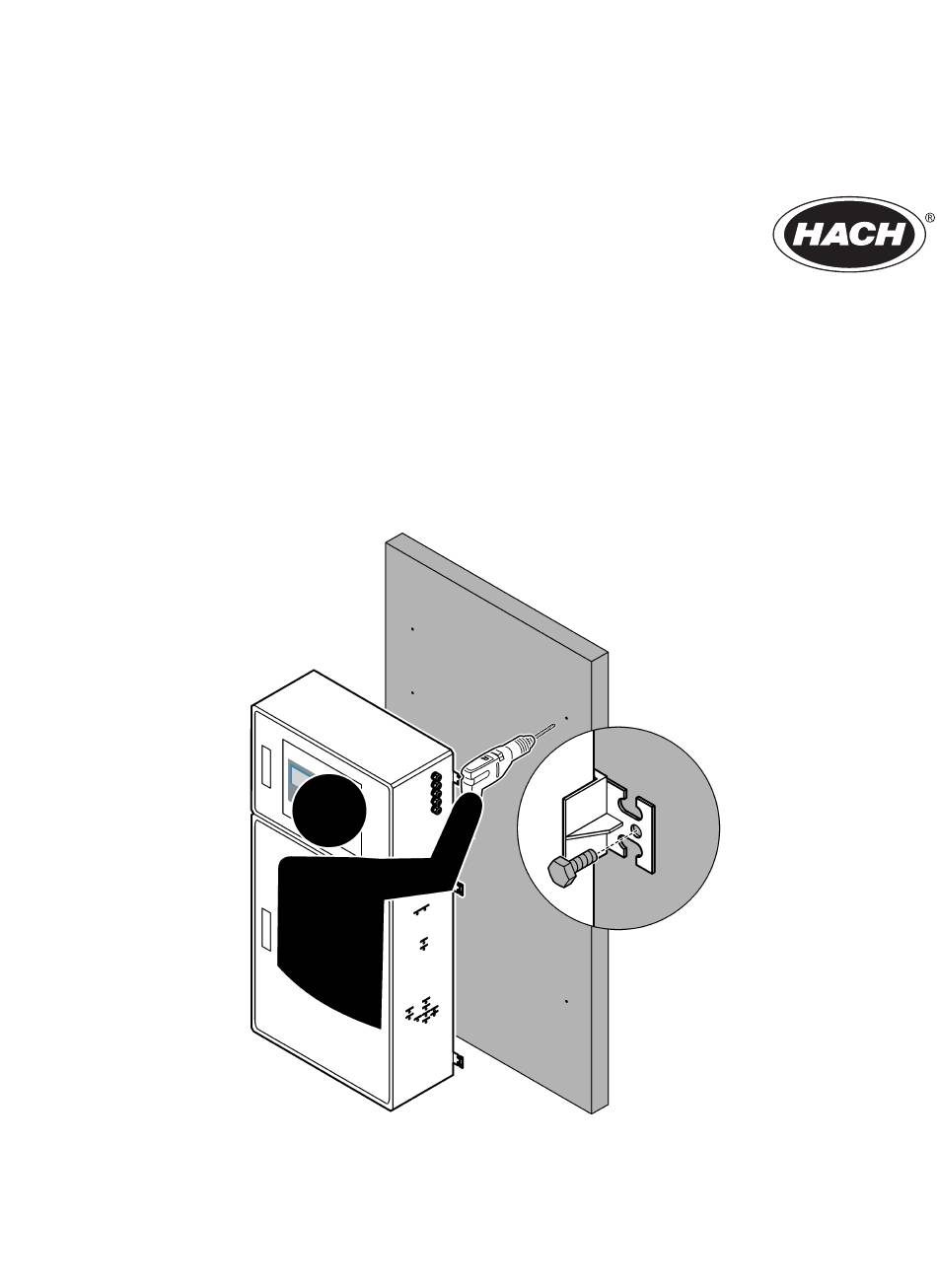

- Page 1 DOC023.77.90653 DOC023.77.90653 Analyseur de COT TN en ligne BioTector B7000 Installation et fonctionnement 02/2025, Edition 4...
- Page 3 Table des matières Section 1 Spécifications ........................3 Section 2 Généralités ......................... 7 2.1 Consignes de sécurité........................7 2.1.1 Symboles et marquages de sécurité.................. 7 2.1.2 Informations sur les risques d'utilisation................8 2.1.3 Précautions relatives à l'ozone.................... 8 2.2 Compatibilité électromagnétique (CEM)..................9 2.3 Marques de conformité...
- Page 4 Table des matières Section 6 Configuration ........................51 6.1 Définir l'intervalle de mesure...................... 51 6.2 Régler le temps de fonctionnement des pompes échantillon............. 51 6.2.1 Réaliser un test de pompe échantillon................52 6.3 Réglage de la séquence flux et de l'échelle de fonctionnement..........52 6.4 Configurer les paramètres DCO et DBO..................
- Page 5 Section 1 Spécifications Les spécifications peuvent être modifiées sans préavis. Le produit n'est pas conforme et n'est pas prévu pour une utilisation dans des étendues d'eau ou de liquide réglementées. Cela inclut l'eau potable, ainsi que tout matériau en contact avec des aliments et des boissons. Tableau 1 Caractéristiques générales Spécification Détails...
- Page 6 Spécifications Tableau 1 Caractéristiques générales (suite) Spécification Détails Stockage des données 5 800 mesures et 99 entrées d'erreur dans la mémoire de l'analyseur Données envoyées Carte MMC/SD pour sauvegarder les données, les mises à jour logicielles et les mises à jour de configuration.
- Page 7 Spécifications Tableau 3 Caractéristiques relatives aux performances Spécification Détails Echelle 0 à 10 mg/L, 0 à 20 000 mg/L Durée du cycle 7 minutes pour mesurer CIT et COT et TN (minimum) Remarque : La durée du cycle dépend de l'échelle de fonctionnement et de l'application. Suivi de dépassement Suivi de dépassement total jusqu'à...
- Page 8 Spécifications...
- Page 9 Section 2 Généralités En aucun cas le fabricant ne pourra être tenu responsable des dommages résultant d'une utilisation incorrecte du produit ou du non-respect des instructions du manuel. Le constructeur se réserve le droit d'apporter des modifications à ce manuel et aux produits décrits, à...
- Page 10 Généralités Mise à la terre. Ce symbole signale une borne destinée à être connectée à un conducteur externe pour éviter les chocs électriques en cas de défaillance (ou la borne d'une électrode mise à la terre). Terre sans bruit (propre). Ce symbole indique une borne de mise à la terre fonctionnelle (par exemple, un système de mise à...
- Page 11 Généralités Le type et la gravité des symptômes dépendent de la concentration et de la durée de l'exposition (n). L'intoxication à l'ozone peut provoquer l'un ou plusieurs des symptômes suivants. • Irritation ou brûlure des yeux, du nez ou de la gorge •...
- Page 12 Généralités interférences nuisibles, dans ce cas l'utilisateur doit corriger les interférences à ses frais Les techniques ci-dessous peuvent permettre de réduire les problèmes d'interférences : 1. Débrancher l'équipement de la prise de courant pour vérifier s'il est ou non la source des perturbations 2.
- Page 13 à la page 5. Pour la théorie sur les informations de fonctionnement, consultez les vidéos sur le modèle BioTector B7000 sur youtube.com et l'assistance en ligne de Hach (https://support.hach.com). L'analyseur est configuré en usine selon un des systèmes suivants : •...
- Page 14 Généralités Figure 1 Vue d'ensemble avec une vue de côté 1 Clé de la porte 5 Enceinte de commande 2 Verrou de la porte 6 Raccords détendeurs pour connexions électriques 3 Ventilateur 7 Enceinte d'analyse (voir la section Enceinte d'analyseur à...
- Page 15 Section 3 Liste de vérification pour l'installation et le dé- marrage Utilisez la liste de vérification qui suit pour procéder à l'installation et au démarrage. Effectuez les tâches dans l'ordre indiqué. Tâche Initiales Montage mural : Repérez le bon endroit pour l'installation. Reportez-vous à la section Consignes d'installation à...
- Page 16 Liste de vérification pour l'installation et le démarrage Tâche Initiales Vérifiez l'absence de raccords de plomberie défectueux dans l'analyseur. Si l'analyseur est fourni en tant que système « prêt à purger l'air » (pas de ventilateur) ou en présence de gaz corrosifs dans la zone de travail, raccordez la purge d'air à...
- Page 17 Liste de vérification pour l'installation et le démarrage Tâche Initiales Configuration : Réglez le paramètre INTERVALLE pour définir le temps entre les réactions. Reportez-vous à la section Définir l'intervalle de mesure à la page 51. Réglez les temps de fonctionnement de la pompe échantillon en sens direct et en sens inverse pour chaque flux d'échantillon.
- Page 18 Liste de vérification pour l'installation et le démarrage...
- Page 19 Section 4 Installation D A N G E R Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du document. 4.1 Consignes d'installation • Installez l'analyseur près d'un égout à ciel ouvert. Les déchets de l'analyseur ont généralement un pH faible (acide) et peuvent être dangereux.
- Page 20 Installation Reportez-vous à la section Spécifications à la page 3 pour connaître le poids de l'analyseur. Le matériel de montage est fourni par l'utilisateur. 3. Soulevez l'analyseur avec un chariot élévateur pour fixer l'analyseur au mur à l'aide des supports de montage mural. 4.
- Page 21 électrique. A T T E N T I O N Dangers multiples. Cet instrument doit être installé par un installateur formé par Hach, conformément aux codes électriques locaux et régionaux. L'analyseur est un dispositif câblé en permanence et configuré pour une alimentation électrique de 120 V ou de 240 V comme indiqué...
- Page 22 Installation...
- Page 23 Installation 4.3.3 Brancher l'alimentation électrique D A N G E R Risque d'électrocution. Un raccordement à la terre est nécessaire. D A N G E R Risques d'incendie et de choc électrique. Assurez-vous d'identifier clairement l'emplacement du dispositif de déconnexion local pour l'installation. A V E R T I S S E M E N T Risque d'électrocution.
- Page 24 Installation A V E R T I S S E M E N T Risque potentiel d'électrocution Les bornes d'alimentation et de relais sont conçues pour le raccordement d'un seul fil. N'utilisez pas plus d'un fil à chaque borne. A V E R T I S S E M E N T Risque d'incendie potentiel Ne raccordez pas en guirlande les connexions relais standard ou le câble volant à...
- Page 25 Installation Remarques : • Les sorties analogiques sont isolées des autres composants électroniques, mais elles ne sont pas isolées les unes des autres. • Les sorties analogiques sont auto-alimentées. Ne les connectez pas à une charge alimentée par une tension indépendante. •...
- Page 26 Installation Tableau 8 Bornes relais, sorties analogiques et alimentation (suite) Borne Description Borne Description Mise à la terre pour l'alimentation secteur et le câble de mise à la terre blindé Signal sortie + 4–20 mA, 2 Relais 18, NC Signal sortie - 4–20 mA, 2 Relais 18, COM Signal sortie + 4–20 mA, 3 Relais 18, NO...
- Page 27 Installation Tableau 9 Entrées numériques, modules et relais optionnels (suite) Etiquette Description Flux 6 Une entrée numérique qui définit que la mesure suivante est une mesure FLUX 6 (Echantillon 6). Utilisez un signal actif de 24 Vcc provenant d'un système API pour l'entrée numérique.
- Page 28 Installation Figure 4 Coupez l'alimentation de l'analyseur Figure 5 Schéma de câblage 1 Modbus maître 3 Vers les autres appareils RS485 2 Analyseur Tableau 10 Informations de câblage Borne Signal D– Terre Modbus Mise à la terre blindée...
- Page 29 Installation Figure 6 Emplacement des bornes Modbus RTU et du cavalier de terminaison de bus 1 Carte mère 3 Cavalier de terminaison de bus (J15) 2 Bornes Modbus RTU...
- Page 30 Installation 4.3.9 Connecter Modbus TCP/IP (Ethernet) Si le module Modbus TCP/IP en option est installé dans l'analyseur, configurez le module Modbus et connectez-le à un appareil maître Modbus. Reportez-vous aux sections suivantes. Le module Modbus TCP/IP est marqué « MODBUS » et se trouve sous les bornes de l'alimentation secteur, la sortie analogique et les relais.
- Page 31 Installation Si l'analyseur dispose de deux connecteurs Modbus TCP/IP, une transmission de données entièrement redondante est possible. Pour raccorder un analyseur à deux appareils Modbus maître, reportez-vous à la Figure Figure 7 Connecteur Modbus TCP/IP 1 Connecteur Modbus TCP/IP Figure 8 Câblage Modbus TCP normal 1 Analyseur 2 Modbus maître...
- Page 32 Installation Figure 9 Câblage Modbus TCP redondant 1 Analyseur 3 Modbus maître 2 2 Modbus maître 1 4.4 Plomberie 4.4.1 Raccorder les tubes L'orientation des férules utilisées pour raccorder la tuyauterie est importante. Une mauvaise orientation des férules peut provoquer des fuites et/ou des bulles d'air dans la tuyauterie de l'analyseur.
- Page 33 Installation Figure 10 Orientation des férules 1 Raccords PFA et PVDF 3 Férule avant 5 Férule arrière 2 Raccords acier inoxydable (SS-316) 4 Bague de coupe arrière 6 Ecrou 4.4.2 Raccordez le(s) flux d'échantillon et le(s) flux manuel(s) Reportez-vous à Spécifications à...
- Page 34 Installation Remarque : Lorsque la fonction auto-nettoyante de la ligne échantillon est sur ON (par défaut), les déchets de l'analyseur sortent de l'analyseur par le tuyau d'entrée échantillon dans le flux échantillon. Lorsque la fonction auto-nettoyante est sur OFF, les déchets sont éliminés par la conduite d'évacuation.
- Page 35 Installation Figure 12 Ligne d'échantillon dans un tuyau 1 Fond de l'analyseur 4 Tube en acier inoxydable DE 7 Les impuretés se déplacent en 0,63 cm (1/4 pouce) x DI 0,32 cm dessous du tuyau d'échantillon (1/8 pouce) 2 Tube d'échantillon DE 0,63 cm 5 Distance entre l'analyseur et le 8 Tuyau plus large (diamètre 1,5 à...
- Page 36 Installation 4.4.4 Installer une chambre de débordement d'échantillon (optionnel) Pour les flux d'échantillon sous pression, installez la chambre de débordement d'échantillon (19-BAS-031) sur la ligne d'échantillon pour amener l'échantillon à pression ambiante. Figure 13 Installation de la chambre de débordement d'échantillon 1 Tube d'entrée de l'échantillon (débit : 4 Tuyau d'aération 7 Tube d'évacuation...
- Page 37 Installation Assurez-vous que l'évacuation ouverte utilisée pour l'analyseur se situe dans une zone bien ventilée. De l'oxygène et de très petites quantités de dioxyde de carbone, d'ozone et de gaz volatils peuvent se trouver dans les déchets liquides évacués. • Faites les conduites d'évacuation aussi courtes que possible.
- Page 38 Installation Figure 14 Raccordez les conduites d'évacuation 1 Raccord VIDANGE TN 4 Raccord SORTIE ECHANTILLON 7 Evacuation ouverte 2 Raccord BYPASS TN 5 Tuyau d'évacuation PVC-U 3 Raccord BYPASS 6 Flexible 2,54 cm (1 pouce) et collier de serrage 4.4.6 Raccordez l'oxygène Utilisez un tuyau de DE 0,63 cm (¼...
- Page 39 Installation Précautions de sécurité pour l'oxygène : • Prenez les mêmes précautions que pour tout appareil à haute pression ou gaz comprimé. • Conformez-vous aux réglementations locales et nationales et/ou aux recommandations et consignes du fabricant. • Si des bouteilles d'oxygène sont utilisées, déplacez-les en toute sécurité à l'aide du matériel approprié...
- Page 40 Installation 1. Placez des bacs de collecte des conteneurs de réactif (cuvettes de rétention) sous les conteneurs de réactif. 2. Assemblez les bouchons fournis pour les conteneurs de réactif. Reportez-vous à la documentation fournie avec les bouchons. Seul un des deux ensembles de bouchon de réactif acide (19-PCS-021) est utilisé.
- Page 41 Installation Figure 15 Installation des réactifs 1 Solution de nettoyage TN 5 Eau zéro 2 Eau DI TN 6 Filtre CO 3 Réactif base 7 Poids 4 Réactif acide Tableau 11 Utilisation de réactif Réactif Taille du conteneur Echelles inférieures Echelles moyennes Echelles hautes (<...
- Page 42 Installation Tableau 11 Utilisation de réactif (suite) Réactif Taille du conteneur Echelles inférieures Echelles moyennes Echelles hautes (< 500 mgC/L) (500 à 2 000 mgC/L) (> 2 000 mgC/L) Solution de nettoyage TN 10 L 657 jours 657 jours 657 jours Eau DI TN 10 L 193 jours...
- Page 43 Installation 4.4.9 Installer le tuyau de la pompe Installez la tuyauterie sur les pompes qui disposent d'un couvercle transparent.Reportez- vous aux étapes illustrées suivantes. 4.4.10 Installer les rails de tube de pompe Installez les rails de tube de pompe sur les pompes qui ne disposent pas de couvercle transparent.
- Page 44 Installation 4.4.11 Raccorder la tuyauterie interne Raccordez les quatre tubes qui ont été déconnectés pour le transport. Ces quatre tubes ont une étiquette en papier et sont fixés aux raccords auxquels ils doivent être raccordés. • Raccordez le tube qui connecte le générateur d'ozone (élément 3 dans Figure 17) au raccord T acide (élément 7), au niveau du T.
- Page 45 Installation L'air propre, sec, de qualité instrument est un air à point de condensation à -20 °C qui ne contient ni huile, ni vapeur d'eau, ni contaminants, ni poussière, ni vapeur inflammable et ni gaz. 3. Installez un filtre à air de 40 µm (ou inférieur) sur la ligne de purge d'air. Spécifications supplémentaires : •...
- Page 46 Installation...
- Page 47 Section 5 Mise en marche 5.1 Définir la langue Définissez la langue d'affichage. 1. Appuyez sur pour accéder au menu principal, puis sélectionnez MAINTENANCE > CONFIGURAT. SYSTEME > LANGUE. 2. Sélectionnez la langue, puis appuyez sur . Un astérisque (*) identifie la langue sélectionnée.
- Page 48 Mise en marche 3. Sélectionnez MAINTENANCE > DIAGNOSTICS > SIMULER > SIM PHASE OXYDATION. 4. Sélectionnez MFC. Réglez le flux sur 10 L/h. 5. Appuyez sur pour démarrer le contrôleur débit massique (MFC). 6. Laissez le MFC fonctionner pendant 10 minutes. Le CO mesuré...
- Page 49 Mise en marche 18. Effectuez de nouveau les étapes à à pour les pompes restantes dans le Tableau 19. Brancher les tubes qui ont été débranchés. Tableau 12 Volumes des pompes Pompe Impulsions Volume POMPE ACIDE 3,9 à 4,9 mL POMPE BASE 3,9 à...
- Page 50 Mise en marche l'étalon avant de commencer l'étalonnage de la pente. Reportez-vous à Raccorder la solution étalon à la page 69. 4. Faites défiler jusque DEMARR. NOUVEAU CYCLE REACTIF, puis appuyez sur . L'analyseur remplit toutes les lignes de réactif avec les nouveaux réactifs et effectue un étalonnage du zéro.
- Page 51 Mise en marche Figure 20 Enceinte d'analyseur – Vannes 1 Sample out valve, MV5 (Vanne de sortie échantillon, 8 NP sample valve, LV3 (Vanne échantillon NP, LV3) MV5) 2 Acid valve, MV6 (Vanne acide, MV6) 9 DI water valve, LV2 (Vanne d'eau DI, LV2) 3 Base valve (optional) (Vanne base (optionnelle)) 10 TN cleaning valve, LV1 (Vanne de nettoyage TN, LV1) 4 Sample (ARS) valve, MV4 (Vanne échantillon (ARS),...
- Page 52 Mise en marche...
- Page 53 Section 6 Configuration 6.1 Définir l'intervalle de mesure Définissez le temps entre les réactions pour déterminer l'intervalle de mesure. 1. Sélectionnez MAINTENANCE > MISE EN SERVICE > TEMPS REACTION. 2. Sélection d'une option. Option Description TEMPS Affiche le temps de réaction total (minutes et secondes) pour l'échelle de REACTION fonctionnement 1 (valeur par défaut : 9 min 45 s).
- Page 54 Configuration Si le paramètre temps PRELEV. est modifié, modifiez le temps configuré dans le contrôleur programmable (PLC) de l'analyseur. Consultez le manuel d'utilisation des échantillons pour plus de détails. Remarque : Les temps PRELEV. ne s'affichent que quand PRELEV. est défini sur OUI dans le menu PROGRAMME FLUX.
- Page 55 Configuration Option Description Remarque : Le paramètre DEMARRAGE ECHELLE est disponible DEMARRAGE lorsque CONTROLE est réglé sur BIOTECTOR et le premier paramètre ECHELLE échelle de fonctionnement est sur AUTO. Permet de définir l'échelle de fonctionnement utilisée pour la première réaction lorsque l'analyseur démarre (valeur par défaut : 3). Remarque : Le paramètre ECHELLE VEROUILLEE est disponible si un ECHELLE ou plusieurs des paramètres ECHELLE pour la séquence de flux est...
- Page 56 Configuration Option Description FACTEUR COT Permet de définir le FACTEUR COT (par défaut : 1.000). Remarque : Dans le mode d'analyse CT, FACTEUR CT s'affiche et est utilisé dans l'équation comme alternative au FACTEUR COT. FACTEUR TN Permet de définir le FACTEUR TN (par défaut : 1.000). ESTIMATION Permet de définir l'ESTIMATION NO3 Si le paramètre ESTIMATION NO3 est supérieur au résultat TN, le résultat TN n'est pas inclus dans le calcul...
- Page 57 Configuration Option Description PAS REACTIFS Permet de régler l'alarme « Pas réactifs » en tant que notification, alarme ou défaut. NOTE : un relais de notification est mis sur ON en cas d'alarme pas réactifs, si configuré. ALARME (valeur par défaut) : un relais d'alarme est sur ON, et une alarme 20_PAS REACTIFS se déclenche, si elle est configurée.
- Page 58 Configuration Tableau 13 Réglages du mode Direct Option Description CANAL 1–6 Permet de définir ce qui est affiché sur les sorties 4–20 mA 1–6 (canaux 1–6), la pleine échelle de chaque sortie 4–20 mA et quand chaque sortie 4–20 mA change. Premier paramètre : détermine ce qu'affiche chaque sortie 4-20mA.
- Page 59 Configuration Tableau 14 Paramètres du Mode multiplex flux Option Description CANAL 1–6 Permet de définir le type de résultat qui s'affiche sur les sorties 4–20 mA (canaux 1–6). Options : CT, VOC, DCO, DBO, CIT, COT ou TN. Le paramètre Canal 1 ne peut pas être modifié. Remarque : Les paramètres CANAL # et SORTIE # permettent d'identifier ce que les canaux 2 à...
- Page 60 Configuration Tableau 15 Paramètres du Mode multiplex complet (suite) Option Description SORTIE < 4mA Reportez-vous à SORTIE < 4mA dans le Tableau SORTIE 1–35 Permet de définir ce qui est affiché sur les sorties 4–20 mA (canaux 3 à 4), la pleine échelle de chaque sortie 4–20 mA et quand chaque sortie 4–20 mA change.
- Page 61 Configuration Tableau 16 Paramètres des RELAIS (suite) Paramètre Description Paramètre Description MANUEL 1–6 Le relais est réglé sur ON DECL MODE Le relais est réglé sur ON lorsque des réactions lorsqu'une vanne manuelle est manuelles (mesures d'échantillons ponctuels) ouverte. sont démarrées sur le clavier ou avec l'option Manual-AT Line.
- Page 62 Configuration 4. Sélectionnez et configurez chaque option, selon le cas. Option Description FAUTE Permet de définir l'état veille du relais défaut (Relais 20) et les conditions qui COMMUNE règlent le relais défaut sur ON. Premier paramètre : permet de définir l'état veille du relais défaut. N/E (par défaut) : normalement excité, fermé...
- Page 63 Configuration Option Description Remarque : Le paramètre ALARME CO2 ne s'affiche que lorsque ALARME ALARME FLUX est sélectionné dans le paramètre RELAIS sur l'écran SORTIE DISPOSITIF. Remarque : N'utilisez le paramètre ALARME CO2 qu'avec les systèmes multi- flux qui fonctionnent sur des échelles de fonctionnement fixes, ou des systèmes qui fonctionnent sur une seule échelle de fonctionnement.
- Page 64 Configuration 3. Sélection d'une option. Option Description MODE Permet de définir le type de données envoyées vers la carte MMC/SD. IMPRESSION Options : STANDARD ou INGENIERIE (valeur par défaut). Reportez-vous au Tableau 21 à la page 81 et au Tableau 22 à...
- Page 65 Si ADRESS BUS APPAREIL est défini sur 0, l'analyseur ne communique pas avec le maître Modbus. IDENTIF Définit l'ID du fabricant de l'instrument (par défaut : 1 pour Hach). FABRICANT IDENTIF (En option) Permet de définir la classe ou la famille de l'instrument APPAREIL (valeur par défaut : 1234).
- Page 66 Configuration • DIAGNOSTICS • MISE EN SERVICE • CONFIGURAT. SYSTEME 1. Sélectionnez MAINTENANCE > CONFIGURAT. SYSTEME > MOT DE PASSE. 2. Sélectionnez un niveau de menu, puis saisissez un mot de passe à quatre chiffres. Remarque : Lorsqu'un mot de passe est 0000 (par défaut), le mot de passe est désactivé. 6.13 Afficher les informations sur le logiciel et le numéro de série Affichez les informations sur les contacts de support technique, la version du logiciel et le numéro de série de l'analyseur.
- Page 67 Section 7 Etalonnage 7.1 Démarrer un étalonnage zéro ou une vérification zéro Démarrez un étalonnage zéro après une tâche de maintenance ou après le remplacement ou l'ajout de réactifs. Après une maintenance, mesurez l'eau dix fois avant d'effectuer un étalonnage zéro pour éliminer toute contamination de l'analyseur. Une étalonnage zéro définit les valeurs décalage zéro.
- Page 68 Etalonnage Option Description Démarre un étalonnage zéro, qui détermine automatiquement les valeurs CALIBRATION calage zéro pour chaque échelle (1, 2 ou 3) pour chaque paramètre. Les ZERO réactions étalonnage zéro ont un préfixe en « ZC ». Stoppez les mesures avant le démarrage d'un étalonnage zéro.
- Page 69 Etalonnage Option Description Remarque : Ne modifiez le paramètre par défaut qu'en cas de nécessité. PROGRAMME Les modifications peuvent avoir un effet néfaste sur les valeurs calage ZERO zéro. Permet de définir le nombre de réactions de zéro durant un étalonnage du zéro ou une vérification du zéro pour chaque échelle de fonctionnement (R1, R2 et R3).
- Page 70 Etalonnage 7.2 Démarrer un étalonnage pente ou une vérification pente Réglez l'échelle de fonctionnement et la solution étalon pour les étalonnages pente. Démarrez un étalonnage pente pour régler les valeurs d'ajustement pente. Démarrez une vérification pente pour déterminer si les valeurs d'ajustement pente enregistrées sur l'analyseur sont correctes.
- Page 71 Etalonnage Option Description Remarque : Ne modifiez le paramètre par défaut qu'en cas de nécessité. MOYENNE Les modifications peuvent avoir un effet néfaste sur les valeurs PENTE d'ajustement pente. Permet de définir le nombre de réactions qu'utilise l'analyseur pour calculer la valeur moyenne utilisée pour les valeurs d'ajustement pente (par défaut : 3).
- Page 72 Etalonnage Eléments à réunir : • Eau déionisée, 5 L • Fiole jaugée, 1 L (5x) • Equipement de protection individuelle (reportez-vous aux fiches de données de sécurité [MSDS/SDS]) Avant de commencer : • Mettez les produits chimiques hygroscopiques sous forme cristalline dans un four à 105 °C pendant 3 heures pour éliminer toute l'eau.
- Page 73 Etalonnage • Acide nitrique (HNO ) : 6,43 g (pureté 70 %) • Nitrate césium (CsNO ) : 14,05 g (pureté 99 %) • Nitrate sodium, (NaNO ) : 6,07 g (pureté 99 %) b. Versez de l'eau déionisée dans la fiole jusqu'au repère de 1 L. 5.
- Page 74 Etalonnage...
- Page 75 Section 8 Interface utilisateur et navigation 8.1 Description du clavier 1 Touche retour : appuyez pour revenir à l'écran précédent 3 Affichage ou annuler une modification. Appuyez pendant 1 seconde pour accéder au menu principal. 2 Touches fléchées : appuyez pour sélectionner les 4 Touche Entrée : appuyez pour confirmer et passer à...
- Page 76 Interface utilisateur et navigation Figure 21 Ecran des données de réaction 1 Message d'état système (reportez-vous à la section 5 Echelle de fonctionnement (1, 2 ou 3) Messages d'état à la page 74) 2 Date/heure départ réaction 6 Temps de réaction depuis le démarrage (secondes) 3 Type réaction 7 Temps de réaction total (secondes) 4 Phase réaction...
- Page 77 Interface utilisateur et navigation Tableau 20 Messages d'état Message Description MAINTENANCE L'instrument est en mode maintenance. Le commutateur de maintenance (entrée 22) est SYSTEME sur ON. FAUTE SYSTEME L'instrument a besoin d'une attention immédiate. Les mesures ont cessé. Les sorties 4–20 mA sont réglées sur le paramètre NIVEAU DEFAUT (par défaut : 1 mA).
- Page 78 Interface utilisateur et navigation Figure 22 Ecran Graphique réaction 1 Pression atmosphérique 6 Valeur mesurée instantanée (i) CO 2 CIT mgC/L non étalonné (mgu), sans compensation de 7 Valeur zéro CO au démarrage de la réaction pression atmosphérique 3 Valeur pic CO 8 Temps de réaction depuis le démarrage (secondes) 4 Débit oxygène (L/heure) 9 Temps de réaction total (secondes)
- Page 79 Section 9 Fonctionnement 9.1 Démarrer ou arrêter les mesures 1. Appuyez sur pour accéder au menu principal, puis sélectionnez FONCTIONNEMENT > DEPART, ARRET. 2. Sélection d'une option. Option Description ATTEN. Une entrée numérique en option est utilisée pour mettre l'analyseur en DISTANCE mode veille à...
- Page 80 Fonctionnement 9.2 Mesurer un échantillon ponctuel Les paramètres échantillon ponctuel peuvent être modifiés alors que l'analyseur est en fonctionnement, sauf si : • Une séquence en mode manuel (échantillon ponctuel) doit démarrer lorsque la dernière réaction est terminée. • Une séquence en mode manuel a démarré. Raccordez et configurez l'analyseur pour effectuer une mesure d'échantillon ponctuel comme suit : 1.
- Page 81 Fonctionnement Option Description RESET Permet de réinitialiser les paramètres PROGRAMME MANUEL vers les PROGRAMME paramétrages d'usine par défaut. MANUEL MANUEL x, x Permet de régler le nombre de réactions et l'échelle de fonctionnement pour chaque flux manuel (échantillon ponctuel). ECHELLE x MANUEL : le premier paramètre est le nombre de vannes manuelles (par ex., VANNE MANUELLE 1 est connectée au raccord MANUEL 1 sur le côté...
- Page 82 Fonctionnement Option Description ENVOI ARCH Permet d'envoyer le contenu de l'archive réaction au dispositif de REACTION sortie. Réglez la date de début et le nombre d'entrées à envoyer, puis sélectionnez ENVOI DEMARR. OUTPUT ITEMS affiche le nombre d'entrées envoyées. L'analyseur envoie les données dans la langue d'affichage.
- Page 83 Fonctionnement Tableau 21 Données archive réaction : Mode standard Elément Description TEMPS Heure du début de la réaction DATE Date du début de la réaction S1:2 Type de réaction (par ex., Flux 1) et échelle de fonctionnement (par ex., 2) CTmgC/L Valeur CT calibrée en mgC/L (CT = CIT +COPN + COP) CITmgC/L...
- Page 84 Fonctionnement Tableau 22 Données archive réaction : Mode technique (analyse CIT et COT) (suite) Elément Description TNSS0 Intensité mesurée sur l'échantillon TN à la longueur d'onde du signal azote (par défaut : 217 nm) lorsque la source lumineuse est sur OFF. TNSS1 Intensité...
